7.4 Beispiel: SPS-Programmierung

In diesem Beispiel wird PPO-Typ 6 in folgende Ein-/Ausgangsadresse gesetzt:
Eingangs-
adresse
Parame-
tersatz
7 7

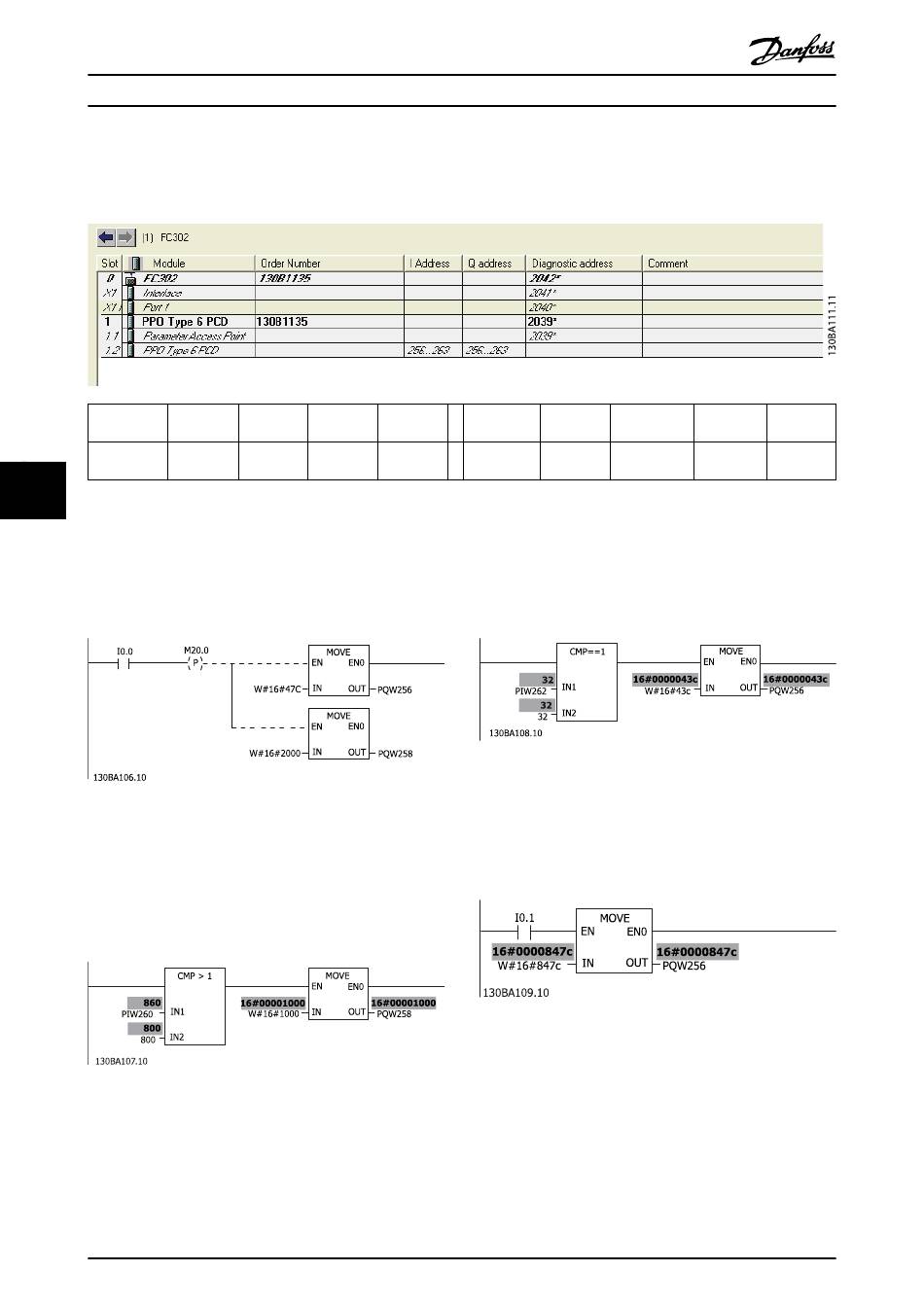

Abbildung 7.2 PPO-Typ 6 in die Eingangs-/Ausgangsadresse gesetzt
Dieses Netzwerk sendet einen Startbefehl (047C Hex) und
einen Sollwert (2000 Hex) von 50 % zum Frequenzum-
richter.
Abbildung 7.3 Netzwerk sendet einen Startbefehl und einen
Sollwert
Dieses Netzwerk liest das Motordrehmoment vom Frequen-
zumrichter. Es wird ein neuer Sollwert zum
Frequenzumrichter gesendet, weil das Motordrehmoment
(86,0 %) höher als der verglichene Wert ist.
Abbildung 7.4 Netzwerk liest das Motordrehmoment
50
256–257 258–259 260–261
Zustandsw HIW Motordreh-
ort moment
Danfoss A/S © 10/2014 Alle Rechte vorbehalten.
®
VLT PROFINET MCA 120
262–263 Ausgangs-
adresse
Digital- Parame-
eingang tersatz
Dieses Netzwerk liest den Zustand an den Digitalein-
gängen des Frequenzumrichters ab. Wenn Digitaleingang
18 EIN ist, wird der Frequenzumrichter gestoppt.
Abbildung 7.5 Das Netzwerk liest den Zustand an den Digita-
leingängen
Dieses Netzwerk reversiert den Motor, wenn Digitaleingang
19 Ein ist, weil Parameter 8-54 Reversierung auf Logisch
UND programmiert ist.
Abbildung 7.6 Netzwerk reversiert den Motor
Dieses Netzwerk aktiviert nur Relais 02.
256–257 258–259 260–261
Steuerwort Sollwert Unbenutzt
262–263
Unbenutzt
