Funktionsprinzip, Technische Daten
3.
Das optoNCDT ILR 1183 ist ein Laser-Distanzmessgerät, welches Entfernungen im Bereich von 0,1 m bis
150 m punktgenau misst. Durch den roten Lasermesspunkt ist das Messziel eindeutig zu identifizieren. Die
Reichweite ist abhängig vom Reflexionsvermögen und der Oberflächenbeschaffenheit des Messziels.
Das Gerät arbeitet auf Basis der Phasenvergleichsmessung. Dabei wird hochfrequent moduliertes Laserlicht
ausgesendet. Das vom Messobjekt diffus reflektierte und phasenverschobene Licht wird mit dem Referenzsi-
gnal verglichen. Aus dem Betrag der Phasenverschiebung lässt sich die Distanz millimetergenau bestimmen.
Das Auslösen einer Distanzmessung erfolgt:
- über Profibus,
- durch externe Triggerung (im Fremdtrigger-Mode).
2

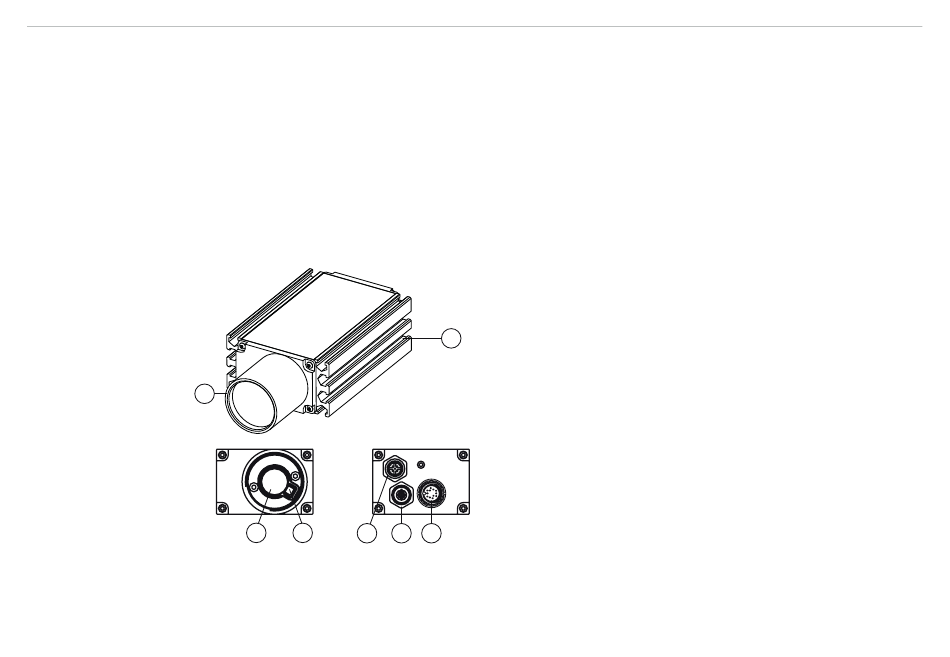

Abb. 2 Bestandteile eines Sensors
optoNCDT ILR 1183
Funktionsprinzip, Technische Daten
3
4
5
6
7
1
Legende
1 Montagenuten für Befestigung
2 Staurohr (eloxiert)
3 Empfangsoptik
4 Sendeoptik
5 Profibus-IN
6 Profibus-OUT
7 Versorgung/SSI
Seite 11
