Installation und Montage
HIGH
LOW

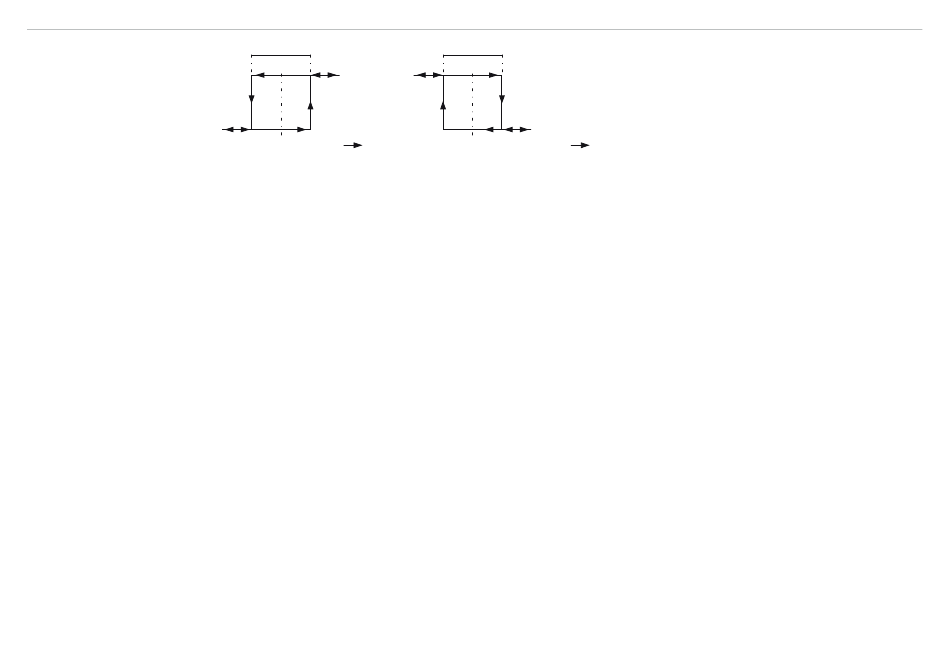

Abb. 10 Verhalten des digitalen Schaltausgangs bei positiver und negativer Hysterese
- LOW entspricht einer Spannung von < 2 V.
- HIGH entspricht einer Spannung von VCC -2 V.
Die Schaltausgänge sind bis 0,5 A belastbar und kurzschlussfest. Die Parametrierung der Schaltausgänge
erfolgt mit dem Profibus-Master, unter Verwendung des Profils Encoder mit Class 2 – Funktionalität.
Folgende Parameter können konfiguriert werden (siehe GSD-Datei):
- ExtUserPrmData = 29 "Switching point output 1 (31-16)" für AC Schalt-Ausgang 1
- ExtUserPrmData = 30 "Switching point output 1 (15-0)" für AC Schalt-Ausgang 1
- ExtUserPrmData = 31 "Switching point output 2 (31-16)" für AC Schalt-Ausgang 2
- ExtUserPrmData = 32 "Switching point output 2 (15-0)" für AC Schalt-Ausgang 2
- ExtUserPrmData = 33 "Hysteresis output 1 (31-16)" für AH Schalt-Hysterese 1
- ExtUserPrmData = 34 "Hysteresis output 1 (15-0)" für AH Schalt-Hysterese 1
- ExtUserPrmData = 35 "Hysteresis output 2 (31-16)" für AH Schalt-Hysterese 2
- ExtUserPrmData = 36 "Hysteresis output 2 (15-0)" für AH Schalt-Hysterese 2
Durch logisches Verknüpfen der beiden Schaltausgänge lassen sich weitere Schaltfunktionen, zum Beispiel
Fensterfunktionen, realisieren.
optoNCDT ILR 1183
AH
HIGH
LOW
AC
Dist.
AH
AC
Dist.
Seite 24
