Steuerbefehle
8.2.9
Mit dem Parameter Display offset kann der Messwert mit einem Offset beaufschlagt werden (Korrektur).
Werkseinstellung: Display offset = 0.
8.2.10
Der Parameter Switching point output 1 / 2 entspricht der Schaltschwelle des Schalt-Ausgangs 1 oder 2. Das
Verhalten der Schaltschwelle ist parametrierbar über die Schalthysterese, siehe Kap. 8.2.11.
Werkseinstellung: Switching point output 1 = 10000.
Werkseinstellung: Switching point output 2 = 20000.
8.2.11
Der Parameter Hysteresis output 1 / 2 entspricht der Schalthysterese des Schalt-Ausgangs 1 oder 2.
Die Schalthysterese parametriert:
- durch ihr Vorzeichen das Verhalten des Schaltausgangs bei Über-/Unterschreiten der Schaltschwelle
- durch ihren Betrag den Bereich des Schaltausgangs
Folgende Tabelle zeigt das Verhalten des Schaltausgangs in Abhängigkeit vom Vorzeichen der Hysterese:
positive Hysterese
negative Hysterese
HIGH
LOW

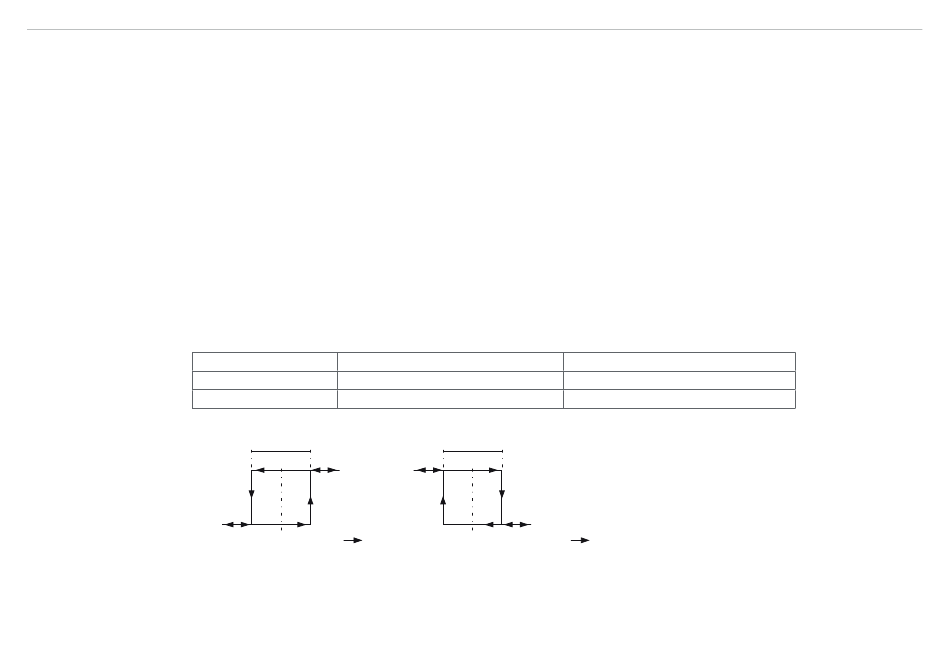

Abb. 16 Verhalten des digitalen Schaltausgangs bei positiver und negativer Hysterese
Werkseinstellung: Hysteresis output 1 = 100.
Werkseinstellung: Hysteresis output 2 = 100.
optoNCDT ILR 1183

Display Offset

Switching Point Output 1 / 2

Hysteresis Output 1 / 2

Überschreiten Schaltschwelle
HIGH
LOW
AH
HIGH
LOW
AC Dist.
Unterschreiten Schaltschwelle
LOW
HIGH
AH
AC Dist.
