Installation und Montage

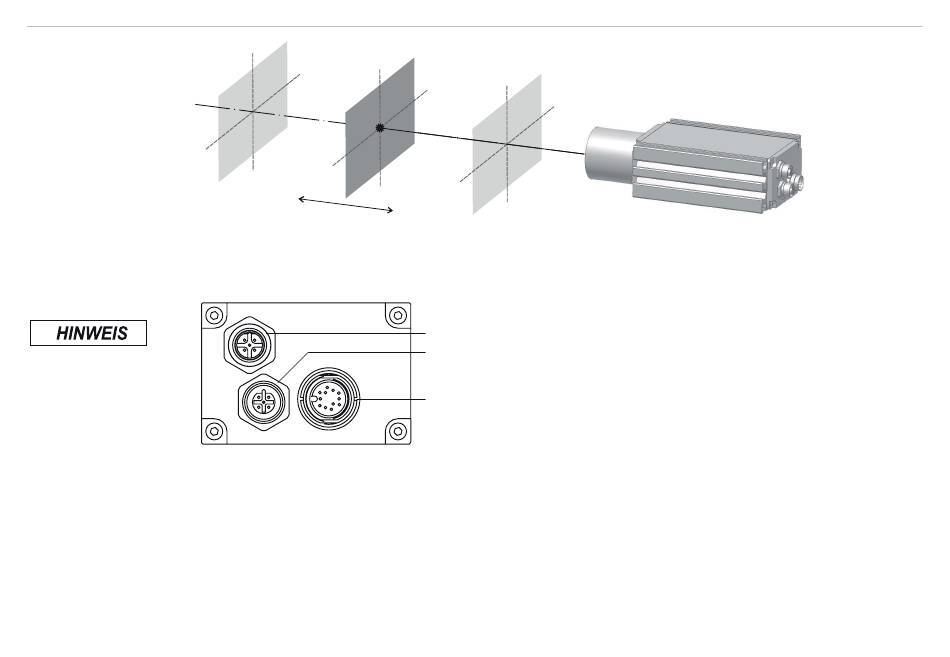

Abb. 5 Ausrichtung des Sensors auf Reflektorfolie
5.3
Vermeiden Sie freilie-
gende Kabelenden.
Sie verhindern damit
Kurzschlüsse.
Beschalten von Aus-
gängen mit Eingangs-
signalen kann den
Abb. 6 Steckverbinder an der Rückseite des Sensors
Sensor beschädigen!
Die Steckverbinder-Anschlüsse befinden sich auf der Rückseite des Sensors.
optoNCDT ILR 1183
r
k t o
f l e
r
k t o
R e
f l e
R e
Elektrische Anschlüsse
r
k t o
f l e
R e
Profibus IN, 5-pol. Stecker, Typ Binder, Serie 766, M12 B-kodiert
Profibus OUT, 5-pol. Buchse, Typ Binder, Serie 766, M12 B-kodiert
Versorgung/SSI, 12-pol., Typ Binder, Serie 723, M16
