Installation und Montage
Zur Erkennung einer Taktflanke sind folgende Spannungen erforderlich:
- 24 V > HIGH > 11 V
- 0 V < LOW < 6,5 V
Für die Verwendung des Triggereingangs ist folgende Verdrahtung nötig:
Profibus IN
Pin 2
Pin 4
Pin 2
Pin 4
Profibus OUT

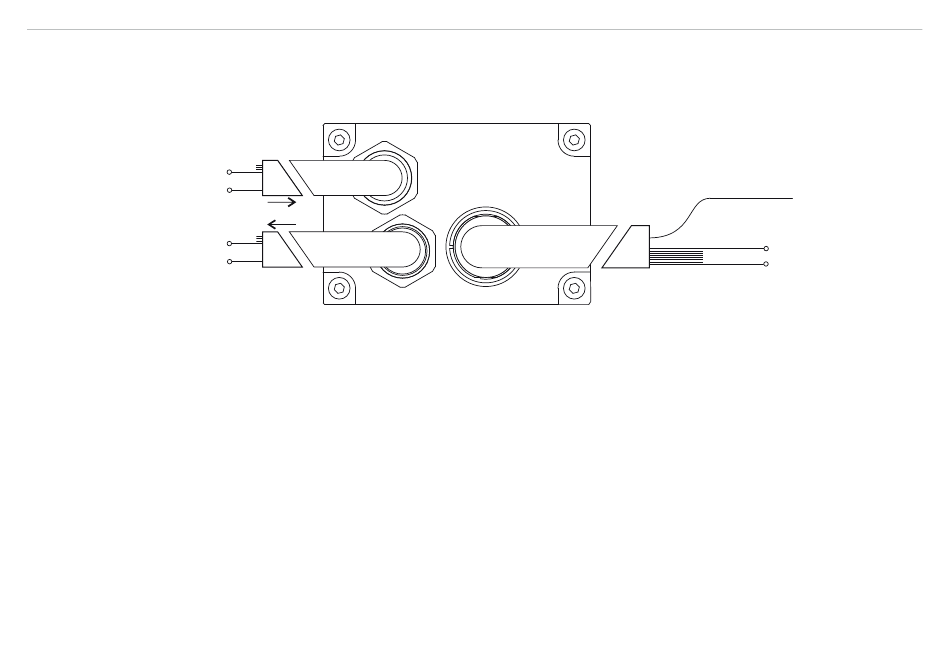

Abb. 12 Verdrahtung Triggereingang
optoNCDT ILR 1183
A
B
A
B
Anwendung
grün
TRIG
rot
U
v
violett
GND
Versorgung
Seite 26
