Installation und Montage
Verwenden sie für die Realisierung der Segmente den Kabeltyp A. Der Kabeltyp A besitzt folgende Eigen-
schaften:
- Wellenwiderstand 135 ... 165 Ohm
- Kapazitätsbelag ≤ 30 pf/m
- Schleifenwiderstand ≤ 110 Ohm/km
- Aderndurchmesser > 0,64 mm
- Adernquerschnitt > 0,34 mm²
5.4.8
Profibus IN
Pin 2
Pin 4
Pin 2
Pin 4
Profibus OUT

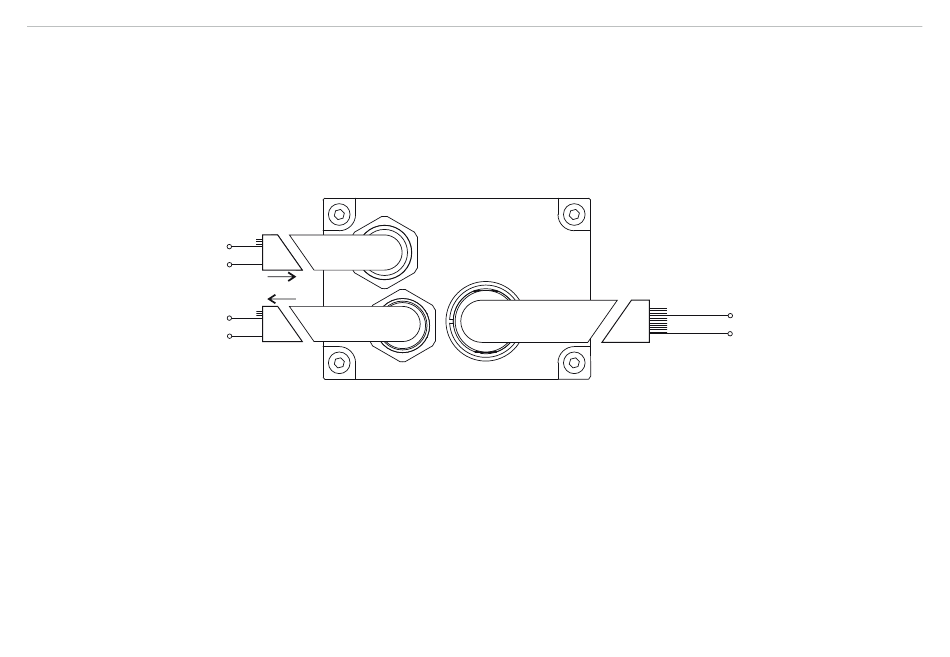

Abb. 8 Minimalverdrahtung Profibus-Schnittstelle
optoNCDT ILR 1183
Verdrahtung
A
B
A
B
rot
U
v
violett
GND
Versorgung
Seite 21
