Installation und Montage

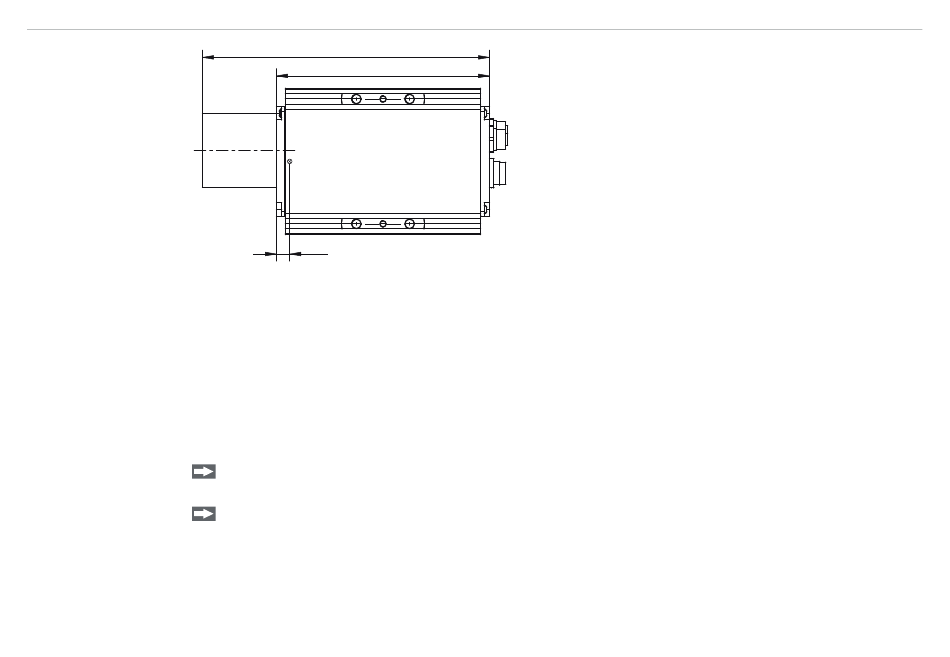

Abb. 4 Lage des Offsetpunktes zur Nullkante
Der Nullpunkt des Sensors befindet sich 7 mm hinter der Außenfläche des Front deckels im Geräteinneren.
5.2
Der Sensor misst die Entfernungen zu bewegten und statischen Objekten:
- im Bereich von 0,1 m ... 50 m auf diffuse Oberflächen,
- zwischen 50 m und 150 m auf Reflektoren (z.B. Reflektorfolie von 3M, Scotchlite Engineer Grade Typ I,
Die Ausrichtung kann über den Messlaser erfolgen. Verfahren Sie bei der Ausrichtung wie folgt:
Der Spot muss mit seinem Zentrum über die gesamte Messstrecke immer in der Mitte des Reflektors liegen.
optoNCDT ILR 1183
194
144
7
Reflektormontage
Serie 3290).
Positionieren Sie den Sensor im Nahbereich zum Reflektor (zum Beispiel < 1 m). Der sichtbare Licht-
fleck ist mittig auf den Reflektor ausgerichtet.
Positionieren Sie den Sensor in der größten Reichweite zum Reflektor. Prüfen Sie die Mittenlage des
Messlasers auf dem Reflektor und stellen Sie diese gegebenenfalls ein.
Seite 16
