Funktionsprinzip, Technische Daten
2.
2.1
Mit dem Seilzugprinzip wird eine Linearbewegung in eine
Rotationsänderung transformiert.
Ein Messseil aus hochflexiblen rostfreien Stahladern wird auf
eine Trommel mit Hilfe eines langlebigen Federmotors aufge-
wickelt.
Die Wickeltrommel wird axial mit einem Encoder gekoppelt.
2.2
Die wireSENSOR-Mechaniken der Baureihen Z60-M, P96-M, P115-M und P200-M sind so konzipiert, dass
eine einfache Montage eines Inkremental- bzw. Absolutencoder gewährleistet ist. Die Auswahl der Schnittstel-
le, der Auflösung und der Anschlussart kann somit individuell gestaltet werden.
wireSENSOR, Z60-M / P96-M / P115-M / P200-M
Funktionsprinzip, Technische Daten
Messprinzip
Aufbau
Mechanik
Adapter
kundenspezifischer
Encoder

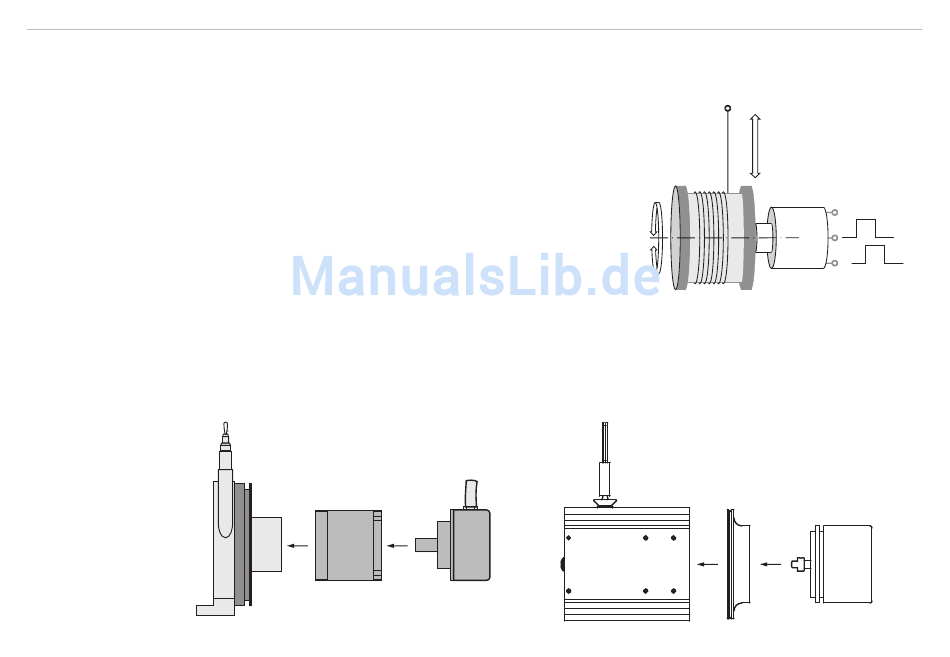

Abb. 1 Seilzug-Wegsensor mit Encoder
Mechanik
Adapter
kundenspezifischer
Encoder
