Installation und Montage
5.
Der Sensor optoNCDT ILR 1183-30 ist ein optisches System, mit dem im mm-Bereich gemessen wird. Achten
Sie deshalb bei der Montage und im Betrieb auf sorgsame Behandlung.
5.1
Der Sensor wird über 4 Schrauben M6 DIN 934 und 2 Nutensteinen in den Montagenuten montiert. Trifft der
Laserstrahl nicht senkrecht auf die Objektoberfläche auf, sind Messunsicherheiten nicht auszuschließen.
Der Sensor wird durch einen sichtbaren Laserstrahl auf das Zielobjekt ausgerichtet. Zur Ausrichtung des
Sensors sind auch die Hinweise für den Betrieb, siehe Kap. 6., zu beachten.

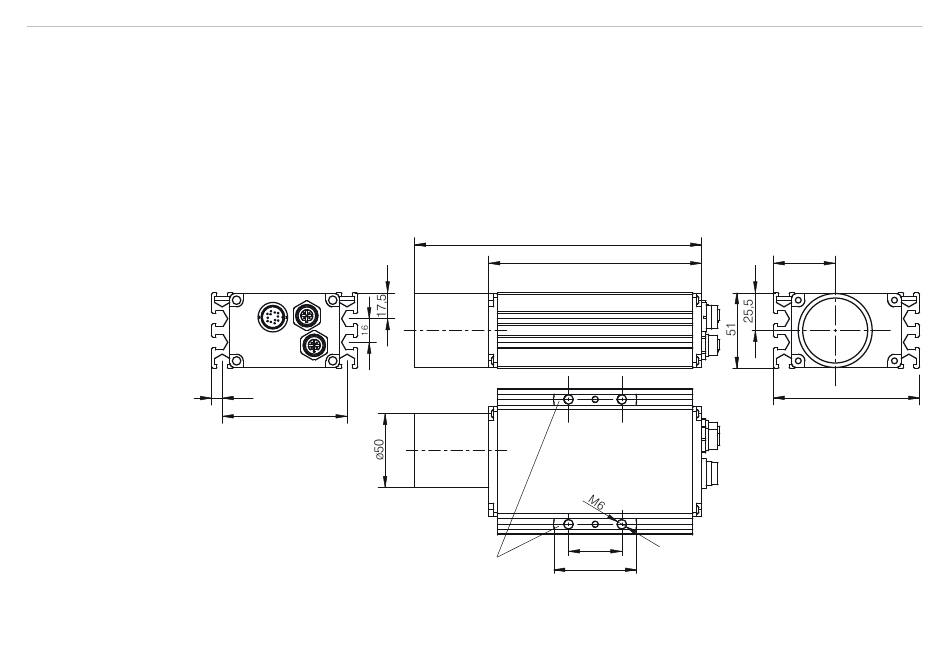

Abb. 3 Maßzeichnung Sensor, Maße in mm, nicht maßstabsgetreu
optoNCDT ILR 1183
Installation und Montage
Sensormontage
7,3
84,4
194
144
36
56
Nutensteine
41,9
99
Seite 15
