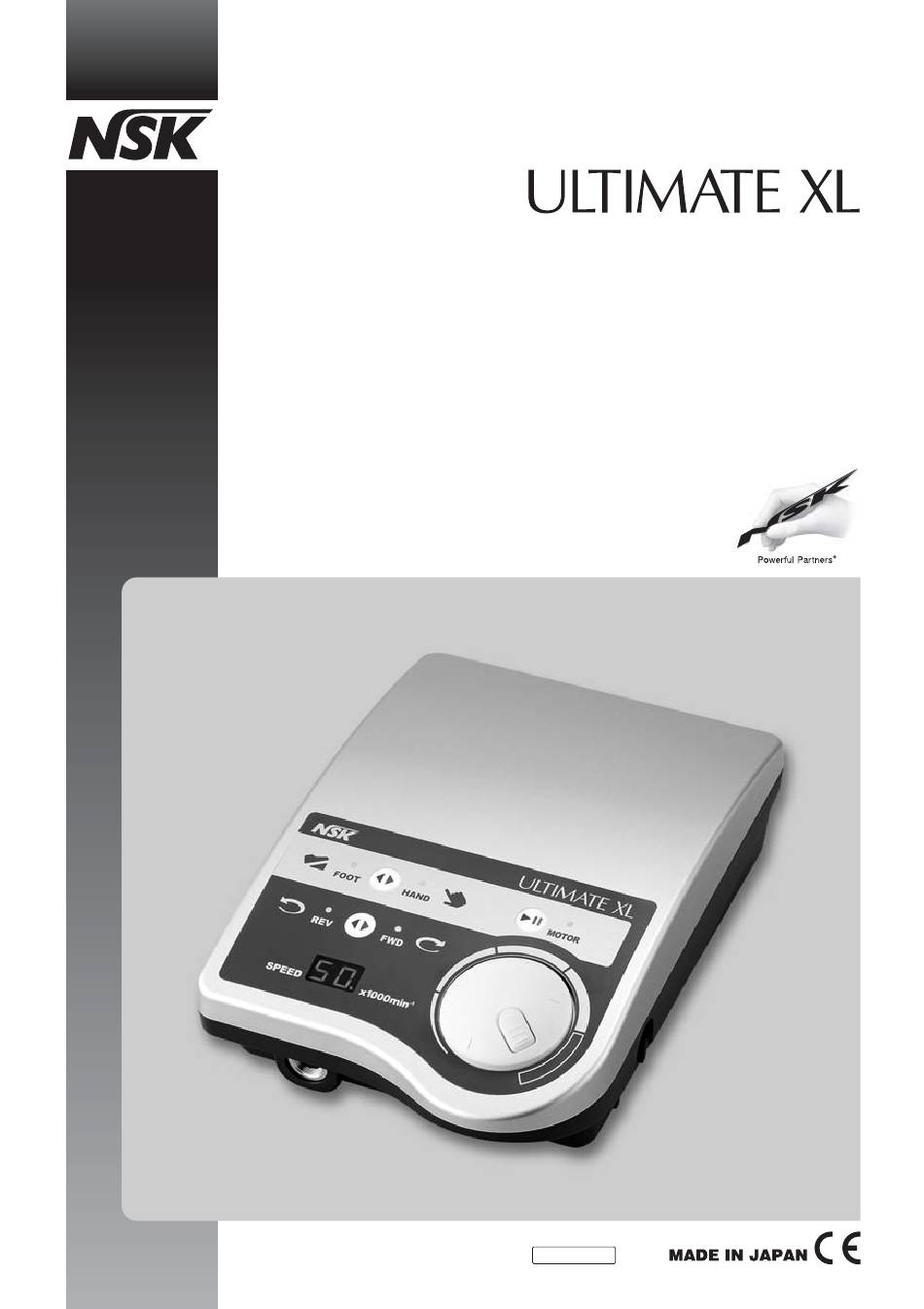

- Seite 20 Deutsch Labor-Mikromotor BEDIENUNGSANLEITUNG...
- Seite 21 Vielen Dank, dass Sie sich fur den Kauf des ULTIMATE XL entschieden haben. Bitte lesen Sie die Anweisungen zur Bedienung, Pflege und Wartung in diesem Handbuch vor der Inbetriebnahme sorgfaltig durch. Bewahren Sie dieses Bedienungshandbuch fur spatere Verwendung auf. Inhalt WICHTIGE ANWEISUNGEN UND WARNUNG ·············································...
- Seite 22 A. ERDUNGSANWEISUNGEN 1. Im Falle einer Fehlfunktion oder eines Ausfalls bietet die Erdung einen Weg des geringsten Widerstands für den elektrischen Strom, um die Gefahr eines Stromschlags zu reduzieren. Dieses Gerät ist mit einem Stromkabel ausgestattet, das einen Erdungsleiter und einen geerdeten Stecker besitzt. Der Stecker muss in eine passende Steckdose gesteckt werden, die korrekt installiert und entsprechend aller geltenden Vorschriften geerdet ist.
-
Seite 23: Weitere Warnhinweise
7. Platzieren Sie die Anlage so, das im Storfall, die Stromversorgung einfach zu Unterbrechen ist. Mindenstens 10cm Platz um das Gerät herum frei lassen. Mindeststärke für Kabel Volts Gesamtlänge des Kabels 120V 7,5m (25ft.) 15m (50ft.) 30m (100ft.) 45m (150ft.) Ampere-Einstufung 240V 15m (50ft.) - Seite 24 1. Weder Motor noch Handstück erfordern eine Schmierung, da die Kugellager beider Komponenten mit Schmierfett imprägniert sind. 2. Verwenden Sie ausschließlich das Original-Netzkabel. Falls dieses beschädigt ist, nehmen Sie Kontakt auf mit dem NSK / Nakanishi Service Center. 3. Senden Sie das Gerät zur Wartung / Reparatur zurück zum Hersteller.
-
Seite 25: Namen Der Komponenten

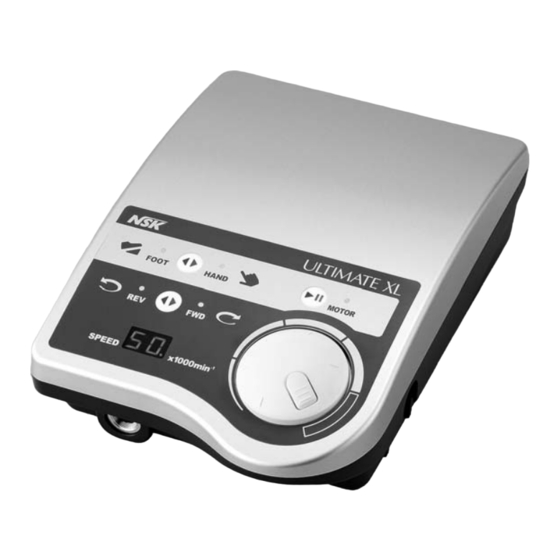

1. Namen der Komponenten Steuereinheit Motorhandstück Fußpedal (FC-40) Netzschalter Motoranschluss Handstückablage Wahlschalter Vorwärts/Rückwärts Hand-/Fuß-Wahlschalter Motorschalter Netzlampe Resetlampe Motorschalter Drehzahlregler Drehzahlgrenzen-Freigabeknopf Fußpedal-Anschluss Eingangsbox Netzkabel... -
Seite 26: Einrichten Der Kontrolleinheit
2. Einrichten der Kontrolleinheit 1. Montage des Motorhandstücks Stecken Sie das Motorkabel in den Motoranschluss, wobei Sie es nach der Rille des Steckers ausrichten, und fixieren Sie den Stecker durch Anziehen der Überwurfmutter. (Abb. 1) Abb.1 2. Montage des Fußpedals Stecken Sie das Fußpedalkabel in den Fußpedal-Anschluss, wobei Sie es nach der Rille des Steckers ausrichten. -
Seite 27: Betriebsverfahren
3. Betriebsverfahren Netzkabel in eine Steckdose einstecken. 2. Sicherstellen, dass der Drehzahlgrenzen-Freigabeknopf auf der niedrigsten Einstellung steht. 3. Ich schalte Netzschalter an.Ich bestätige diese angeschaltete Netzlampe. 4. Wählen Sie die Drehrichtung mit dem Wahlschalter Vorwärts/Rückwärts. Bei jedem Drücken dieses Schalters ändert sich die Drehrichtung zwischen RECHTSLAUF und LINKSLAUF. -
Seite 28: Geschwindigkeitsbegrenzung
4. Geschwindigkeitsbegrenzung Zur Verwendung eines Rosenbohrers mit kleinem Durchmesser oder eines Finierers bei 40.000 Min. (Upm) oder mehr erlaubt das Drücken des Drehzahlgrenzen-Freigabeknopf und Drehen des Drehzahlreglers eine Einstellung von bis zu 50.000 Min. (Upm).(Abb. 4) Drehzahlbegrenzungs -Freigabetaste Drehzahlbegrenzungs -Freigabetaste Drehzahlbegrenzungs -Freigabetaste Abb.4 VORSICHT... -
Seite 29: Auswechseln Der Sicherung
Die Sicherung brennt durch, wenn ein Kurzschluss auftritt oder wenn eine Überspannung in die primäre Stromversorgung fließt. Wenn die Ursache unklar ist, das Produkt zur Inspektion an einen autorisierten NSK Kundendienst schicken. 9. Wartungsmodus Die Einheit ist mit einem Wartungsmodus zur Funktionsprüfung von Schaltern, Anzeige, Fußpedal, Motor usw. -
Seite 30: "Hl": Motorsignal-Prüfung
An einigen Zahntechnik-Arbeitstischen mit Absauganlage kann der Motor gekoppelt an die Absaugung verwendet werden. Wenn eine solche Absauganlage* verwendet wird, kann der Stromverbrauch des ULTIMATE XL reguliert werden, damit die Kopplung an die Absaugung funktioniert. Wenn Sie eine Kopplung an die Absaugung verwenden möchten, wählen Sie den Modus wie folgt: Modus wählen... -
Seite 31: Handhabung Von Motor Und Handstück
11. Handhabung von Motor und Handstück (1) Bohrer einsetzen oder herausnehmen Das Spannfutter wird durch Drehen des SCHLIESSEN Verriegelungsrings in die Stellung OFFEN geöffnet. Die Spannzange wird gelöst und der Bohrer kann herausgenommen werden. Durch Drehen des Rings in Richtung SCHLIESSEN wird das Öffnen Spannfutter geschlossen, und der Bohrer kann Abb.7... -
Seite 32: Motorkabel Und Motor Verbinden Und Trennen
(2) Spannfutter reinigen Spannfutter so oft wie möglich herausnehmen und im Ultraschallreiniger reinigen. Mindestens ein Mal pro Woche reinigen. VORSICHT Eine Vernachlässigung der Reinigung über einen längeren Zeitraum ist sehr gefährlich, da sich Wachs, Gips usw. Im Spannfutter ansammeln und der Bohrer nicht sicher gehalten wird oder gar herausfällt. -
Seite 33: Handstückablage
VORSICHT Beim Verbinden von Handstück und Motor das Typ Torque / Typ Kompakt Handstück im Uhrzeigersinn drehen und fest anziehen. Wenn der Mitnehmer nicht korrekt einrastet, kann das Handstück nicht ganz angezogen Abb.13 werden. In diesem Fall keine Gewalt anwenden. Handstück lösen und den Bohrer kurz drehen, um die Antriebsklaue neu auszurichten. -
Seite 34: Technische Daten
14. Technische Daten Kontrolleinheit Fußpedal NE213-G (Grau) Modell FC-64 Modell NE213-W (Weiß) Gewicht 460g AC120V 50-60 Hz Stromversorgung AC230V 50-60 Hz Handstückablage Nennleistung 46VA Modell Handstückablage Gewicht 2,8kg Gewicht 120g Abmessungen W167 x D247 x H77mm Motorhandstück 1 ) Typ Drehmoment (Torque) 2 ) Typ Kompakt Modell UMXL-T(P) / UMXL-T(P) 2M... - Seite 35 Problem Ursache / Überprüfen Abhilfe Der Stecker desFußpedals ist Fußpedalstecker korrekt einstecken. locker. Hand-/Fuß-Wahlschalter ist auf Hand-/Fuß-Wahlschalter auf FUSS Fußpedal geht HAND gestellt. stellen. nicht. Im Wartungsmodus (4) “Pd”: Wenn das Fußpedal nicht normal Fußpedal-Prüfung überprüfen, ob funktioniert, reparieren lassen oder durch das Fußpedal normal funktioniert.
- Seite 36 Problem Ursache / Überprüfen Abhilfe Absaug-Modus ausschalten. Siehe Absaug-Modus ist an, während Abschnitt Absaug- Modus in dieser Absaugung nicht verwendet wird. Gebrauchsanleitung. Wenn das Gerät normal funktioniert, liegt Fehlercode E4 kein Fehler vor. Betriebsumgebung, erscheint. Nach Anhalten und 10 Minuten Aufbewahrungsort usw.
-
Seite 37: Entsorgung Des Produktes
Problem Ursache / Überprüfen Abhilfe Die maximale Drehzahl für den Die Drehzahl steigt Maximale Drehzahl mit dem Betrieb mit Fußpedal muss mit dem nicht. Drehzahlregler einstellen. Drehzahlregler eingestellt werden. <Handstück> Problem Ursache Abhilfe Das Handstück läuft bei Eindringen von Fremdmaterial in Kugellager An Ihren Händler schicken. - Seite 76 Italiano Micromotore da Laboratorio Manuale d'uso...
