Installation
Zum Aktivieren des Thermoelementausgang werden das USB-Adapterkabel und die Software benötigt. Die-
ser Ausgang liefert eine Spannung entsprechend der Kennlinie Typ K. Bei Verlängern dieses Ausgangs muss
ein geeignetes Thermoelement-Verlängerungskabel (NiCr-Ni) verwendet werden.
i
6.2.3
Für eine digitale Kommunikation wird das optionale USB-Kit benötigt.

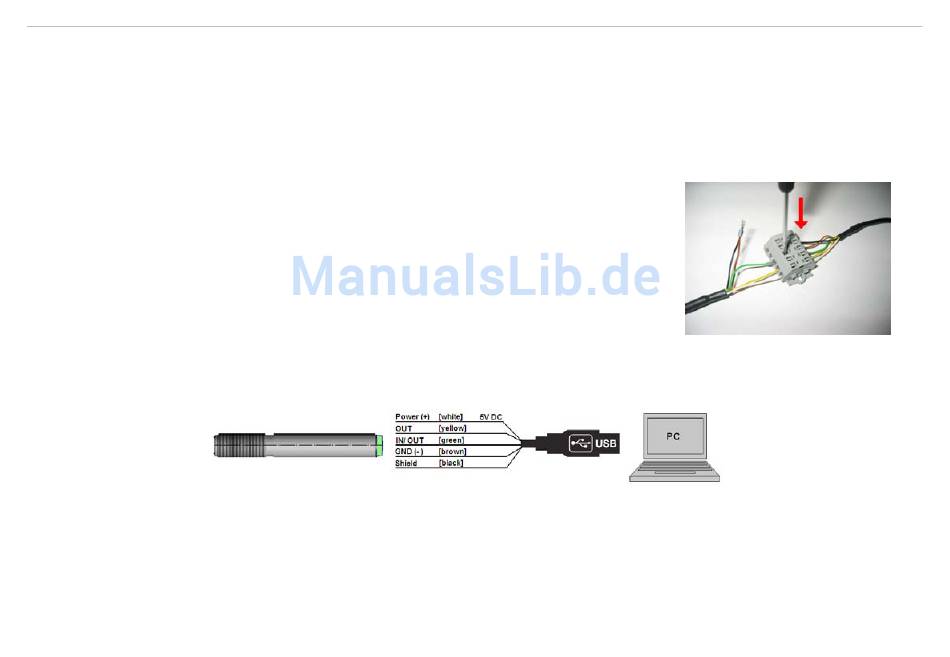

Verbinden Sie bitte jede Ader des USB-Adapterkabels mit der gleich-
farbigen Ader des Sensorkabels mit Hilfe des Klemmblocks. Drücken
Sie mit einem Schraubendreher auf die einzelnen Kontakte wie abge-
bildet, um einen Kontakt zu lösen.
Der Sensor unterstützt zwei Möglichkeiten der digitalen Kommunikation:
- bidirektionale Kommunikation (Senden und Empfangen von Daten)
- unidirektionale Kommunikation (Burst-Mode - der Sensor sendet ausschließlich Daten)
thermoMETER CS
Der Schirm [schwarz] ist beim CS getrennt vom GND-Anschluss [braun].
Es ist in jedem Fall erforderlich, dass der Schirm an Erde oder GND angeschlossen wird!
Digitale Kommunikation
Seite 19
