Optische Diagramme
4.
Die folgenden optischen Diagramme zeigen den Durchmesser des Messflecks in Abhängigkeit von der Mess-
entfernung. Die Messfleckgröße bezieht sich auf 90 % der Strahlungsenergie. Die Entfernung wird jeweils von
der Vorderkante des Sensors/ CF-Linsenhalters/ Freiblasvorsatzes gemessen.

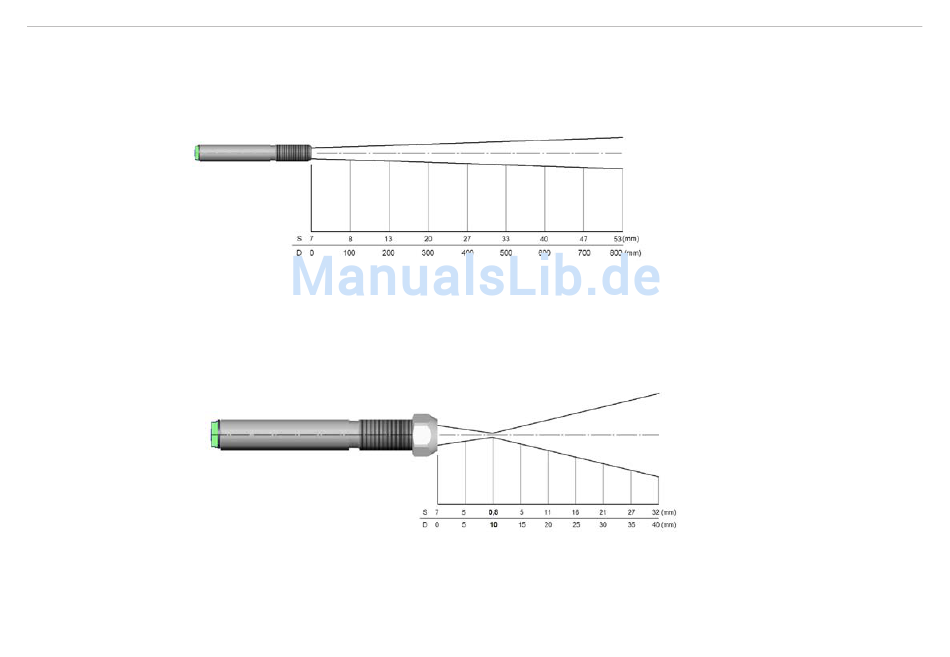

Abb. 1 Optisches Diagramm CS (15:1)
i
Abb. 2 Optisches Diagramm CS (15:1) mit CF-Linse (0,8 mm@ 10 mm)
thermoMETER CS
Optische Diagramme
Die Größe des zu messenden Objektes und die optische Auflösung des IR-Thermometers bestimmen
den Maximalabstand zwischen Sensor und Objekt. Zur Vermeidung von Messfehlern sollte das Mess-
objekt das Gesichtsfeld der Sensoroptik vollständig ausfüllen. Das bedeutet, der Messfleck muss immer
mindestens gleich groß wie oder kleiner als das Messobjekt sein.
Seite 13
