thermoMETER CS
10 einstellbare Emissionsgrade und Alarmwerte durch Variation der Versorgungs-
spannung/ Service-Modus für Aktivierung des Analogausgangs
min. 10 kΩ Lastwiderstand
10 mA
5 ... 30 VDC

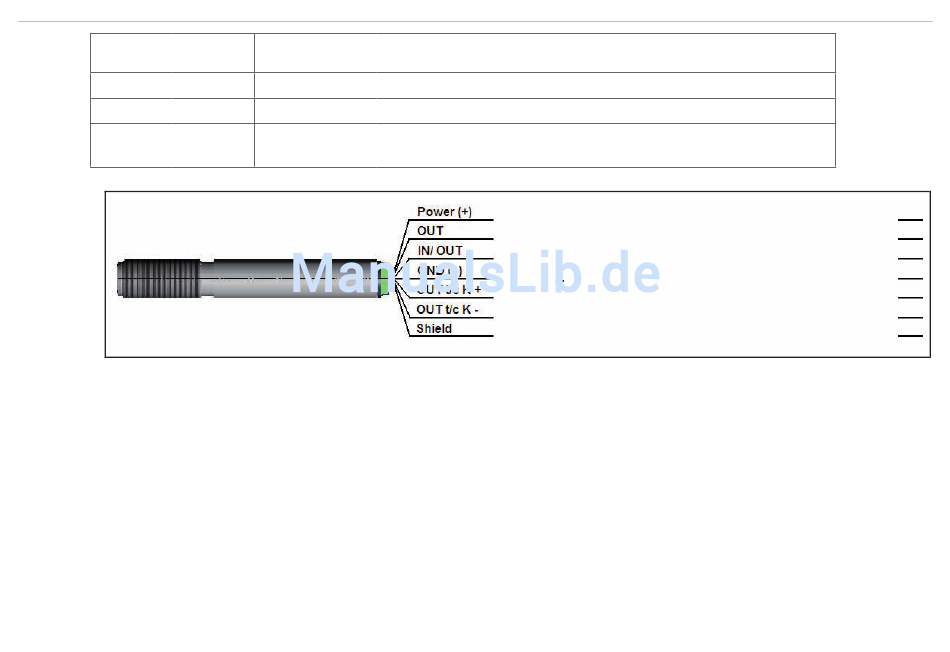

Versorgungsspannung [weiß]
Analogausgang/ TxD (5 V)/ Alarmausgang [gelb]
Analogeingang/ RxD (5 V)/ Open-collector-Ausgang [grün]
Masse ( ) [braun]
Thermoelementausgang Typ K (+) [ grün]
Thermoelementausgang Typ K (-) [weiß]
Schirm [schwarz]
