Daikin SPLIT-SYSTEM Installationsanleitung Seite 26

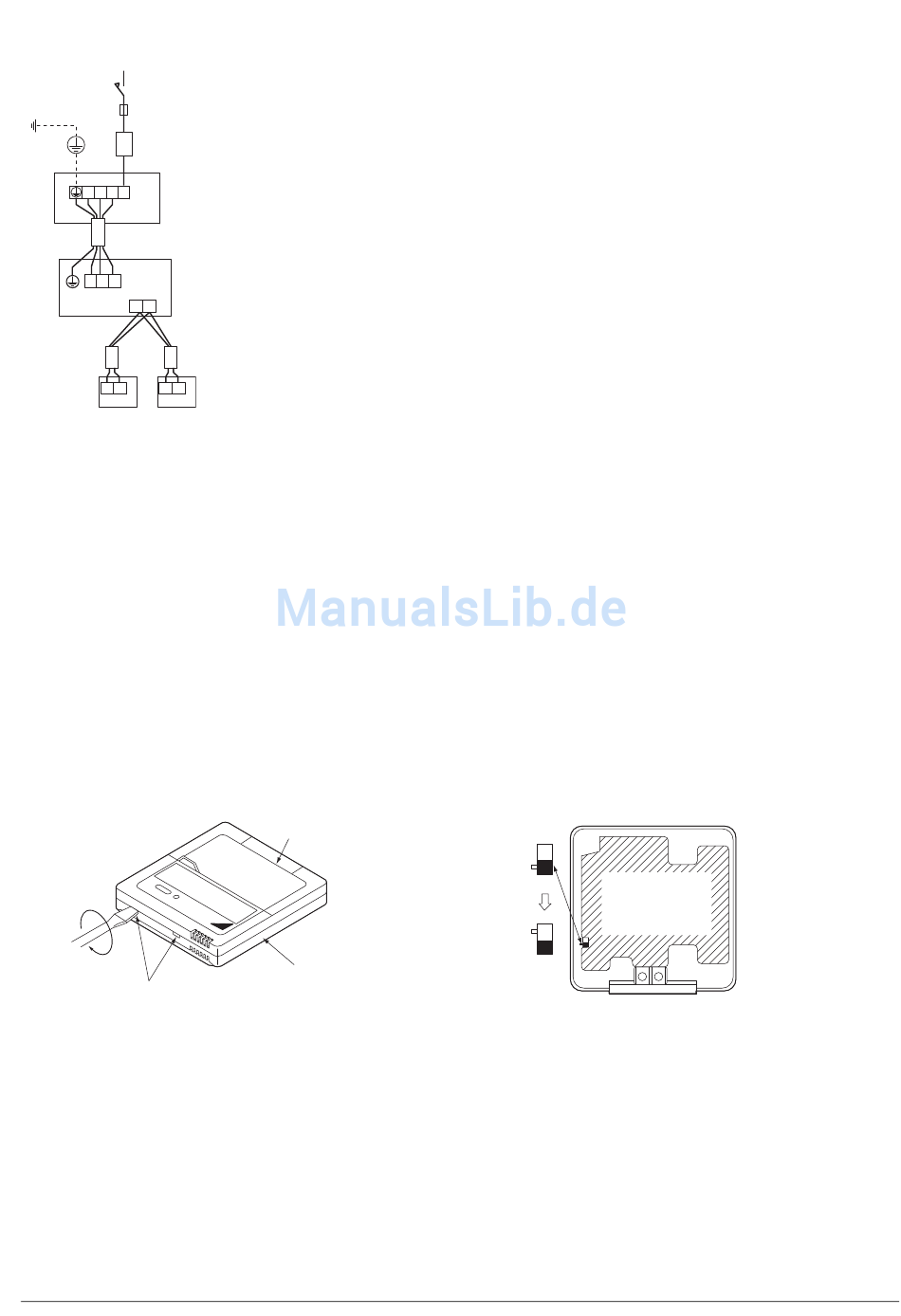

Abbildung 34
2 Fernbedienungen vollziehen die Regelung
1
2
3
1 2 3
4
1 2 3
P P
1 2
5
P P P P
1 2 1 2
6 7
9-2 2 Fernbedienungen vollziehen die Regelung
(1 Inneneinheit wird durch 2 Fernbedienungen geregelt)
• Beim Einsatz von 2 Fernbedienungen muss die eine auf «MAIN» (Haupt) und die andere auf «SUB»
(Neben) gestellt werden.
MAIN/SUB-UMSCHALTUNG
• Die Fernbedienung BRC1E51A7 sollte eingestellt werden gemäß der Beschreibung im Handbuch zur
Fernbedienung.
Die Fernbedienung BRC1D528 sollte eingestellt werden gemäß der folgenden Beschreibung.
(1) Einen Schlitzschraubenzieher in der Vertiefung zwischen oberem und unterem Teil der Fernbedienung
ansetzen, um dann - von den 2 Positionen aus arbeitend - den oberen Teil abzuheben. (Die Leiterplatte
der Fernbedienung ist im oberen Teil untergebracht.) (Siehe Abb. 35)
(2) Bei einer der zwei Fernbedienungen den Umschalter MAIN/SUB auf der Leiterplatte auf «S» stellen.
(Bei der anderen Fernbedienung den Umschalter auf «M» lassen.) (Siehe Abb. 36)
Abbildung 35
3
1 Oberer Teil der Fernbedienung
2 Unterer Teil der Fernbedienung
3 Den Schraubendreher hier ansetzen und vorsichtig
den oberen Teil der Fernbedienung abheben.
Verfahren zur Herstellung der Kabelverbindungen
(3) Den Deckel des Steuerkastens abnehmen. (Siehe Abb. 26)
(4) Im Steuerkasten an den Fernbedienungsanschluss (P
(Keine Polarität.) (Siehe Abb. 34 und Tabelle 3)
25
1 Hauptstromversorgung
2 Hauptschalter
3 Sicherung
4 Außeneinheit
5 Inneneinheit
6 Fernbedienung 1 (optionales Zubehör)
7 Fernbedienung 2 (optionales Zubehör)
1
2
Abbildung 36
S S
1
M
2
S
M
1 Werksseitige Einstellung
2 Es muss nur eine Fernbedienung anders eingestellt
werden, sofern bei beiden die werksseitige
Voreinstellung besteht.
3 Leiterplatte der Fernbedienung
, P ) die Fernbedienung 2 hinzufügen.
1 2
3
Deutsch
