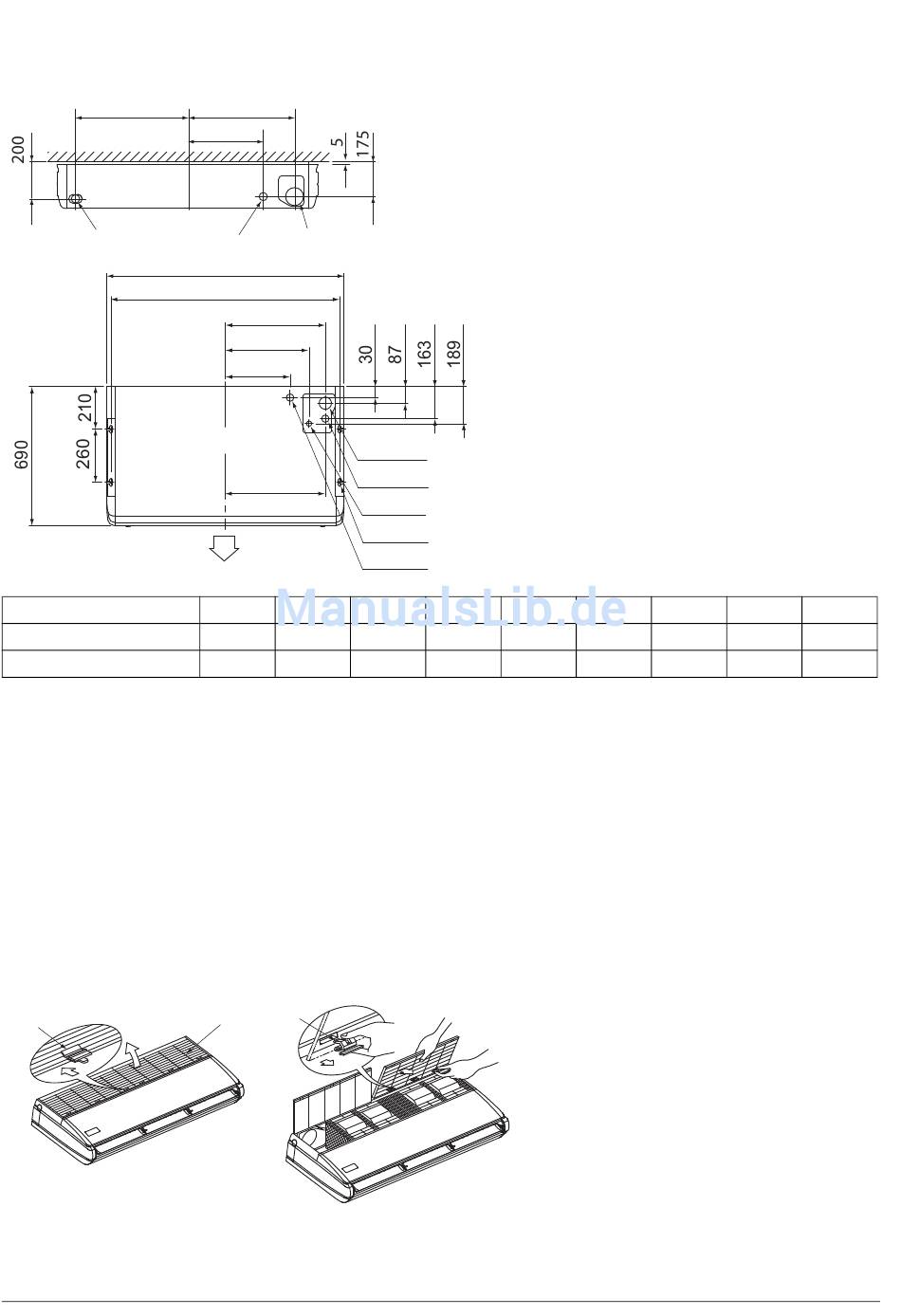

4. VORBEREITUNGEN VOR DER INSTALLATION
(1) Positionen von Löchern und Öffnungen für die Inneneinheit, für Tragbolzen und für Rohre sowie
für Verkabelung.
G
2
2
3
10
Modell
Typ 71
Typ 100, 125, 140
(2) Löcher und Öffnungen für Tragbolzen, für Kältemittelleitungen und Kondenswasser-Abflussrohre
sowie für die Verkabelung herstellen.
• Benutzen Sie die Installations-Papierschablone.
• Die Positionen der verschiedenen Löcher und Öffnungen festlegen und die Löcher in der Decke öffnen.
(3) Die Teile von der Inneneinheit abnehmen.
(3-1) Das Ansauggitter abnehmen.
• Die Verriegelungsknäufe (x3) auf dem Ansauggitter nach innen schieben (in Pfeilrichtung) und das
Gitter nach oben heben.
(Siehe Abb. 1)
• Bei geöffnetem Ansauggitter das Ansauggitter nach vorne abnehmen, dabei die hinteren Laschen
des Ansauggitters festhalten. (Siehe Abb. 2)
Abbildung 1
1
Deutsch
H
J
1
4
3
A
2
B
3
C
D
E
1
F
9
A
B
1270
1230
1590
1550
Abbildung 2
3
2
1
Vorderansicht
2
Öffnung für Rohre auf der linken Seite
3
Öffnung für Rohre auf der Rückseite (Ø100)
4
Öffnung für Kabeldurchführung von hinten
1
Zwischendeckenansicht
2
Inneneinheit
3
Tragbolzen-Abstand
4
Öffnung für Kondenswasser-Abflussrohr oben
5
Öffnung für Gasleitung oben
6
Öffnung für Flüssigkeitsleitung oben
7
Tragbolzen (4x)
8
Öffnung für Kabelzuführung oben
4
9
Luftauslass
10
Einheit: mm
5
6
7
4
C
D
E
533
479
425
693
639
585
F
G
530
553
690
713
1
Verriegelungsknäufe
2
Ansauggitter
3
Hintere Laschen
H
J
532
415
692
575
8
