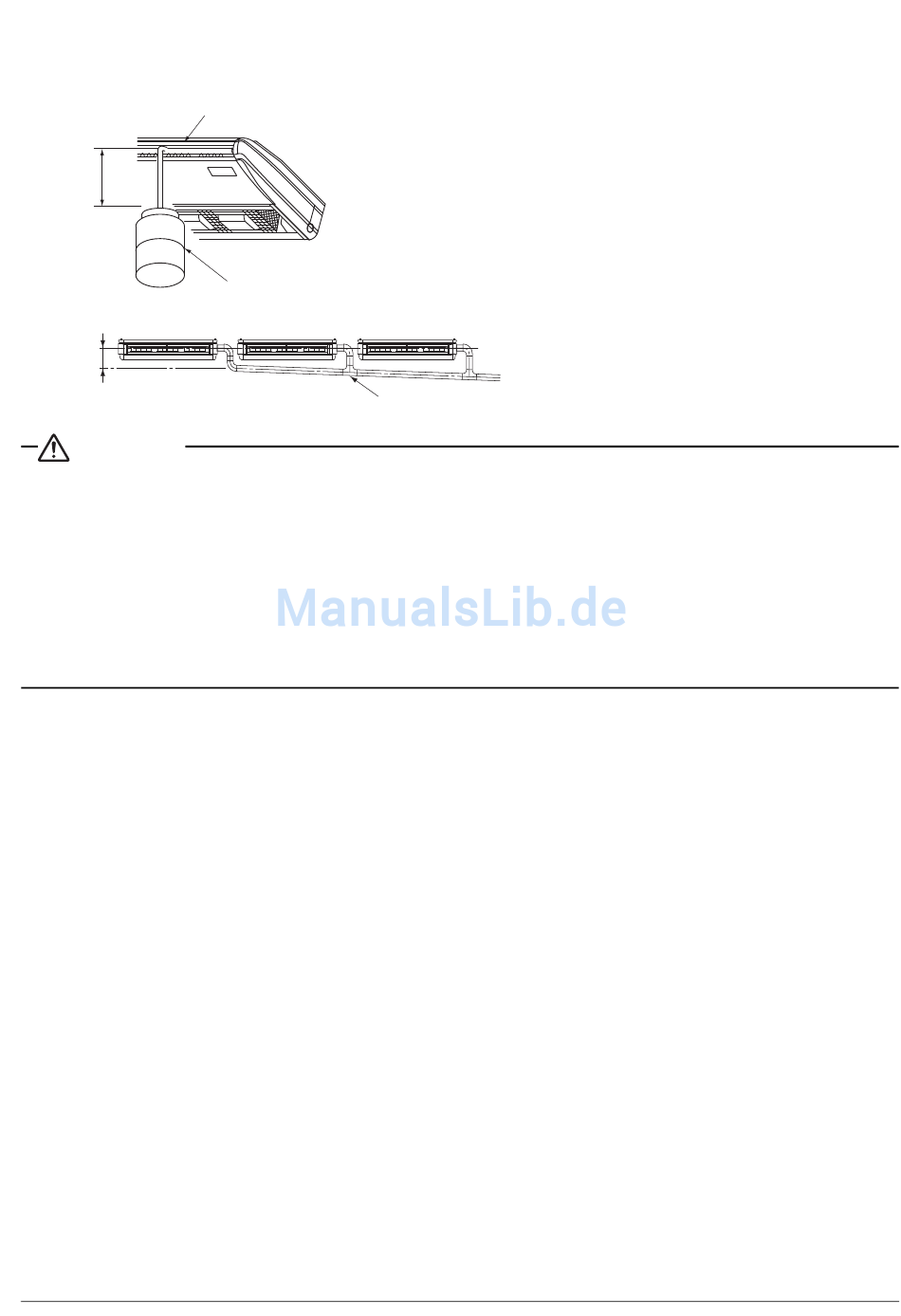

(2) Nach der Installation des Abflusses prüfen, dass Kondenswasser gut abfließen kann.
• Dazu langsam 600 Milliliter Wasser durch den Luftauslass in die Ablaufwanne geben.
Abbildung 24
≥100 mm
Abbildung 25
≥100 mm
VORSICHT
• Den mitgelieferten Abflussschlauch (1) nicht verbiegen oder verdrehen, damit er nicht unter Spannung
steht. (Steht der Abflussschlauch zu sehr unter Spannung, kann Wasser austreten.)
• Zur Installation des Abflussrohres in der Mitte siehe die Instruktionen zu Abb. 25.
Die Stärke des Abflussrohres in der Mitte sollte der angeschlossenen Inneneinheit entsprechen.
(Bitte die technische Anleitung beachten.)
• Anschluss von Kondenswasser-Abflussrohr:
Das Abflussrohr nicht direkt an ein Abwasserrohr anschließen, das nach Ammoniak riecht. Das Ammoniak
könnte über die Abflussrohre in die Inneneinheit eindringen und beim Wärmetauscher zu Korrosion führen.
• Wird das separat erhältliche Abfluss-Kit installiert, dann richten Sie sich nach der Anleitung im
Installationshandbuch, das mit dem Abfluss-Kit geliefert wird.

8. ELEKTROINSTALLATION

• Elektroarbeiten dürfen nur durch entsprechend qualifiziertes Fachpersonal durchgeführt werden. Das
Gerät muss an einem eigenen Stromkreis angeschlossen werden.
• Bei der Inneneinheit muss unbedingt der Fehlerstrom-Schutzschalter installiert werden. (Die Installation
eines Fehlerstrom-Schutzschalters ist gesetzlich vorgeschrieben, um Stromschlag- und Brandgefahr zu
vermeiden.)
• Die Verkabelung zwischen Außeneinheit und Inneneinheit muss für 220~240 V ausgelegt sein.
• Schalten Sie die Stromversorgung (für die Außeneinheit) nicht aus, bis alle Elektroarbeiten abgeschlossen sind.
• Es muss ein Haupt- bzw. Schutzschalter installiert werden, mit dem die Stromzufuhr des gesamten
Systems abgeschaltet werden kann.
• Stellen Sie sicher, dass das Klimagerät geerdet wird.
• Siehe das Installationshandbuch zur Außeneinheit. Dort finden Sie Informationen zur Stärke des
Stromversorgungskabels, über das die Außeneinheit angeschlossenen wird, zur Kapazität des
Schutzschalters und des Schalters sowie zur Verkabelung.
• Das Erdungskabel nicht an ein Gasrohr, eine Wasserleitung, an einen Blitzableiter oder an ein
Telefonerdungskabel anschließen.
• Gasrohr: Bei Gasaustritt besteht Explosions- und Feuergefahr.
• Wasserleitung: Kein Erdungseffekt bei harten Vinylrohren.
• Telefonerdungskabel oder Blitzableiter: Bei Gewitter könnten hier in Bezug zu Erde extrem hohe
elektrische Potentiale auftreten.
• Informationen zur Elektroinstallation entnehmen Sie bitte auch den Elektroschaltplänen auf den
Typenschildern.
19
1
1
2
2
Luftauslass
Kunststoffbehälter zum Gießen
Das Rohr muss ca. 100 mm lang sein.
1
Das Gefälle sollte mindestens 1/100 oder stärker
sein, damit sich keine Luft ansammeln kann.
1
Abflussrohr in der Mitte
