2. VOR DER INSTALLATION

Auf Kunstharzteile keinen Druck ausüben, wenn Sie die Einheit öffnen oder nach dem Öffnen
bewegen.
Vergewissern Sie sich, dass das Kältemittel R410A verwendet wird, bevor irgendwelche Arbeiten
ausgeführt werden. (Bei Verwendung eines falschen Kältemittels kann die Anlage nicht
ordnungsgemäß funktionieren.)
• Zum Herausheben der Einheit aus dem Karton die Einheit nur an den vier Hubösen hochheben, ohne dass
Druck auf andere Teile ausgeübt wird. Insbesondere auf die Schwenkklappe, die Kältemittelrohre, die
Kondenswasser-Abflussrohre und andere Kunstharzteile darf kein äußerer Druck ausgeübt werden.
• Die für die Installation erforderlichen Zubehör- und Ausrüstungsteile müssen Sie aufbewahren, bis alle
Installationsarbeiten abgeschlossen sind. Nicht wegwerfen! Nach Anlieferung der Inneneinheit schützen
Sie diese bis zur Installation, indem Sie sie im Verpackungsmaterial belassen, damit sie keine Schrammen
bekommt.
• Legen Sie fest, wie die Anlage transportiert werden soll.
• Lassen Sie die Einheit beim Transport in ihrer Verpackung, bis sie an den Installationsort gebracht worden
ist. Muss die Einheit ausgepackt werden, verwenden Sie zum Anheben Schlingen aus weichem Material
oder ein Seil zusammen mit Schutzplatten, um Beschädigungen oder ein Zerkratzen der Komponenten zu
vermeiden.
• Verwenden Sie bei der Auswahl des Installationsortes die beiliegende Installations-Papierschablone.
• Richten Sie sich bei der Installation einer Außeneinheit nach den Beschreibungen im
Installationshandbuch, das zur Außeneinheit gehört.
• Installieren Sie die Einheit nicht an einem Standort, wo der Salzgehalt der Luft sehr hoch ist, wie z. B. am
Strand, oder an einem Standort, wo die Netzspannung großen Schwankungen ausgesetzt ist, z. B. in einer
Fabrikanlage, oder in einem Kraftfahrzeug oder einem Schiff.

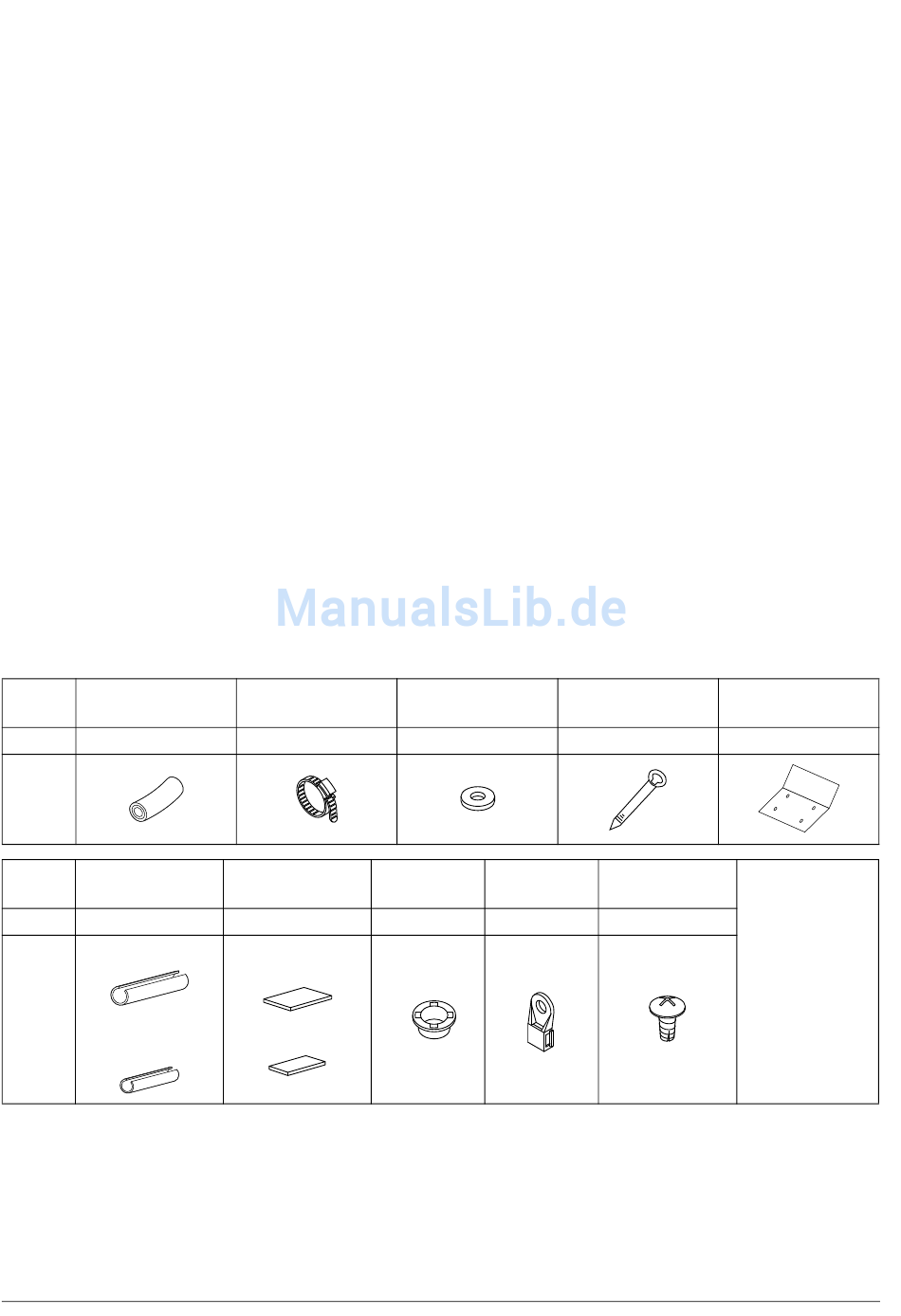

2-1 ZUBEHÖR
Überprüfen Sie, ob die folgenden Zubehörteile zu Ihrem Gerät mitgeliefert worden sind.
Werfen Sie keines der für die Installation erforderlichen Zubehörteile weg, bevor die Anlage nicht
vollständig installiert ist.
Bezeich-
1) Ablaufschlauch 2) Schelle aus Metall
nung
Anzahl 1 Stck.
Äußere
Form
Bezeich- Isolierung für
nung den Anschluss
Anzahl jeweils 1.
6) Für Gasleitung
Äußere
7) Für Flüssigkeits-
Form
leitung
Deutsch
3) Unterlegscheibe
1 Stck.
Dichtungskissen 10) Muffe
jeweils 1. 1 Stck.
8) Groß
9) Klein
für Aufhängung
8 Stck.
11) Befestigung 12) M4-Schraube
2 Stck.
5) Papierschablone
4) Schelle
für Installation
7 Stck. 1 Stck.
(Anderes)
2 Stck.
• Betriebs-
anleitung
• Installations-
anleitung
• Konformitäts-
erklärung
4
