Verkabelungsbeispiel - Daikin SPLIT-SYSTEM Installationsanleitung

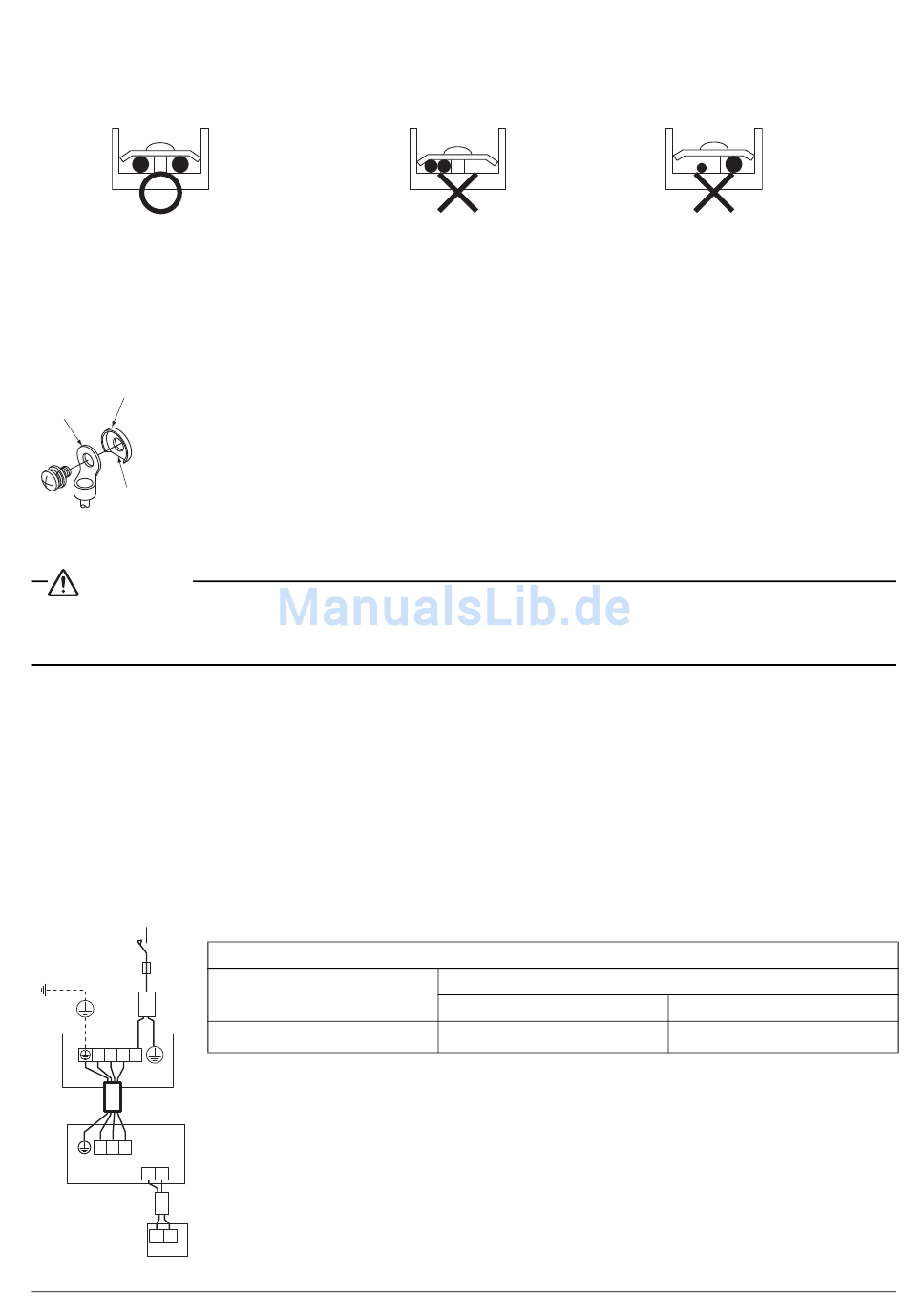

Abbildung 30
Auf beiden Seiten Drähte
desselben Durchmessers
anschließen. (GUT)
Gut
Sicherheitshinweise zum Erdungskabel
• Achten Sie beim Verlegen des Erdungskabels darauf, dass es aus der Aussparung der Tellerscheibe
austritt. (Wenn das Erdungskabel nicht ordnungsgemäß an der Klemmleiste angeschlossen ist, vermindert
sich dadurch der Erdungseffekt.)
• Bei Benutzung eines Standardkabels keine Abschlüsse durch Verlötung durchführen.
2
1
1
2
3
3

9. VERKABELUNGSBEISPIEL

VORSICHT
Bei der Außeneinheit muss unbedingt ein Fehlerstrom-Schutzschalter installiert werden.
Die Installation eines Fehlerstrom-Schutzschalters ist vorgeschrieben, um Stromschlag- und Brandgefahr
zu vermeiden.
Instruktionen zur Verkabelung von Außeneinheiten finden Sie im Installationshandbuch zu Außeneinheiten.
Den Systemtyp bestätigen.
• Paar-Typ: 1 Fernbedienung regelt 1 Inneneinheit. (Standardsystem) (Siehe Abb. 31)
• Gruppenregelung: 1 Fernbedienung regelt bis zu 16 Inneneinheiten. (Alle Inneneinheiten arbeiten gemäß
den Vorgaben der Fernbedienung) (Siehe Abb. 32)
• 2 Fernbedienungen vollziehen die Regelung: 2 Fernbedienungen regeln 1 Inneneinheit.
(Siehe Abb. 34)
Abbildung 31
Paar-Typ
1
2
3
1 2 3
4
1 2 3
P P
1 2
5
6
P P
1 2
23
Drähte mit demselben Durch-
messer nicht auf einer einzigen
Seite anschließen. (FALSCH)
Runde Quetschverbindung
Tellerscheibe
Aussparung
Standardmäßige Verkabelung des Geräts
Erdungskabel (Kupfer)
2
2 mm (Ø16 mm) oder mehr
* Informieren Sie sich bei gekoppelten Inneneinheiten auch in den technischen
Unterlagen über die Spezifikationen der Verkabelung.
1 Hauptstromversorgung
2 Hauptschalter
3 Sicherung
4 Außeneinheit
5 Inneneinheit
6 Fernbedienung (optionales Zubehör)
Falsch
Inneneinheit
Verkabelung zwischen Innen- und Außeneinheiten
Min.-Stärke
2
2 mm (Ø16 mm)
Auf keinen Fall Drähte mit unter-
schiedlichen Durchmessern
anschießen. (FALSCH)
Falsch
Länge
50 mm oder weniger
Deutsch
