Daikin SPLIT-SYSTEM Installationsanleitung Seite 15

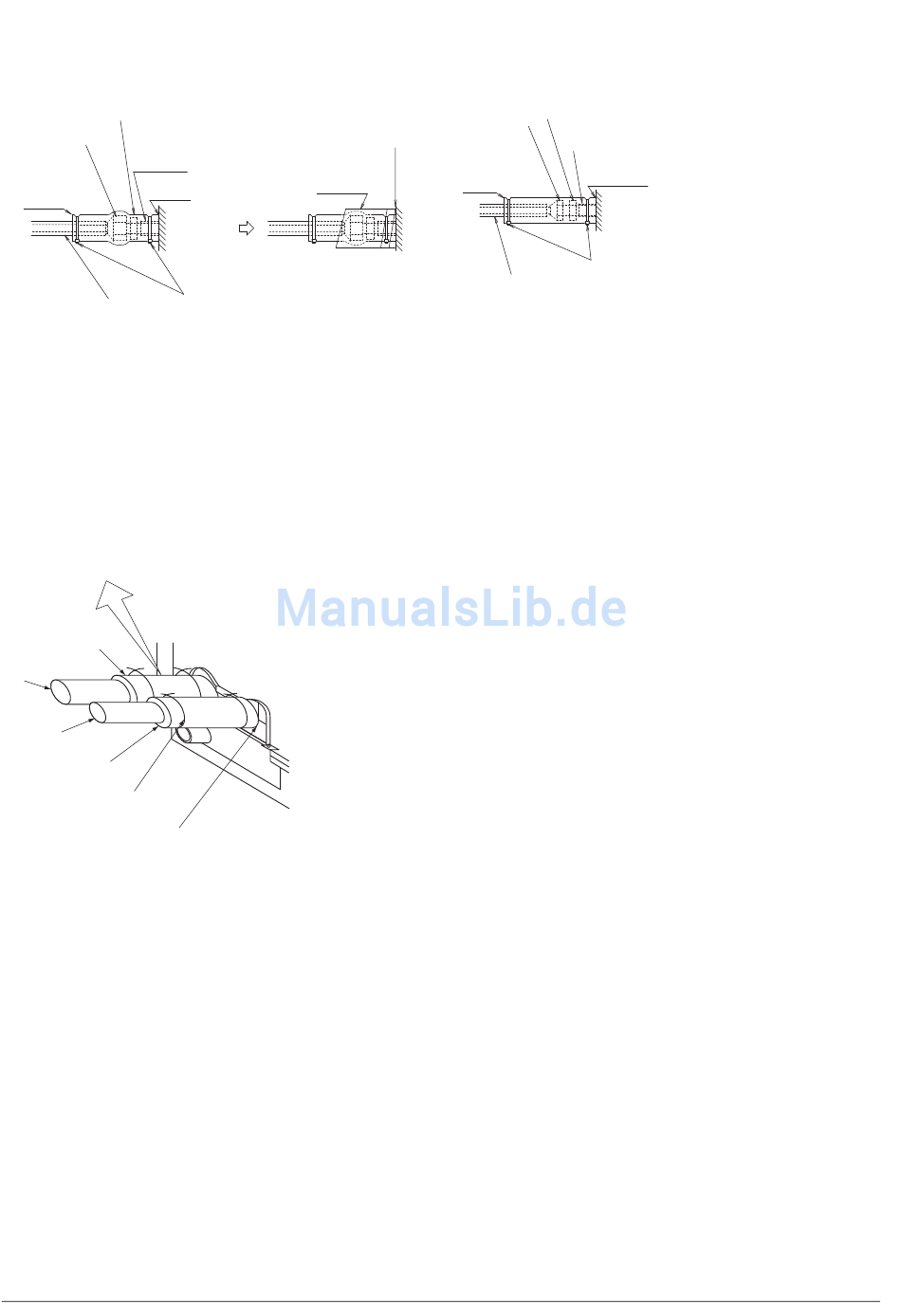

Abbildung 12
Verfahren zur Wärmeisolierung der Rohre
auf Gasseite
1
2
3
4
1 Isoliermaterial für Anschlüsse (6) (Zubehör)
2 Überwurfmutter-Anschluss
3 So ausrichten, dass das Ende des gewickelten
Isoliermaterials oben liegt
4 Isoliermaterial für die Rohrleitung (bauseitig zu liefern)
5 Schelle (4) (Zubehör)
6 Isoliermaterial der Rohrleitung (Haupteinheit)
7 Am Sockel befestigen
8 Haupteinheit
9 Dichtungsmaterial, klein (9) (Zubehör)
10 Um das Rohr wickeln, am Sockel beginnend.
1
2
3
4
5
6
<Verfahren zum Anschließen von Rohren>
(1) Bei Rohren nach hinten.
• Den Deckel der Durchführungsöffnung hinten entfernen und die Rohre richten. (Siehe Abb. 13, 15)
(2) Bei Rohren nach oben.
• Um die Rohre nach oben zu richten, ist der separat zu kaufende Bausatz mit der L-förmigen Verzweigung
erforderlich.
• Den Deckel der Durchführungsöffnung nach oben entfernen und den separat zu kaufenden Bausatz
der L-förmigen Verzweigung verwenden, um den Rohrleitungen die gewünschte Richtung zu geben.
(Siehe Abb. 13, 14)
(3) Bei Rohren nach rechts.
• Auf der rechten Seite die Abstützung entfernen (Verstärkungsplatte), die für Verpackungs- und Transport-
zwecke verwendet wird. In der Haupteinheit die Schrauben wieder in ihre Originalposition bringen. (Siehe
Abb. 15)
Es ist nicht notwendig, die zuvor entfernte Abstützung (Verstärkungsplatte) zu installieren, die für
Verpackungs- und Transportzwecke verwendet wird.
• Aus der Zierblende eine schlitzförmige Öffnung herausschneiden (rechts) und dann die Rohre setzen.
(Siehe Abb. 15)
Deutsch
6
9
7
8
5
1
2
3
4
5
6
Verfahren zur Wärmeisolierung der Rohre
auf Flüssigkeitsseite
1 2
10
4
5
1 Isoliermaterial für Anschlüsse (6) (Zubehör)
2 Überwurfmutter-Anschluss
3 So ausrichten, dass das Ende des gewickelten
Isoliermaterials oben liegt
4 Isoliermaterial für die Rohrleitung (bauseitig zu liefern)
5 Schelle (4) (Zubehör)
6 Isoliermaterial der Rohrleitung (Haupteinheit)
7 Am Sockel befestigen
8 Haupteinheit
Isolierung für Gasleitungsrohr (6) (Zubehör)
Gasleitung
Flüssigkeitsleitung
Isolierung für Flüssigkeitsleitung (7) (Zubehör)
Rohrschelle (4) (Zubehör) (x4)
Unten befestigen (bei Gasleitung und Flüssigkeitsleitung)
3
7
8
6
14
