Daikin SPLIT-SYSTEM Installationsanleitung Seite 10

Fhqg71cveb; fhqg100cveb; fhqg125cveb; fhqg140cveb
Inhaltsverzeichnis

Werbung

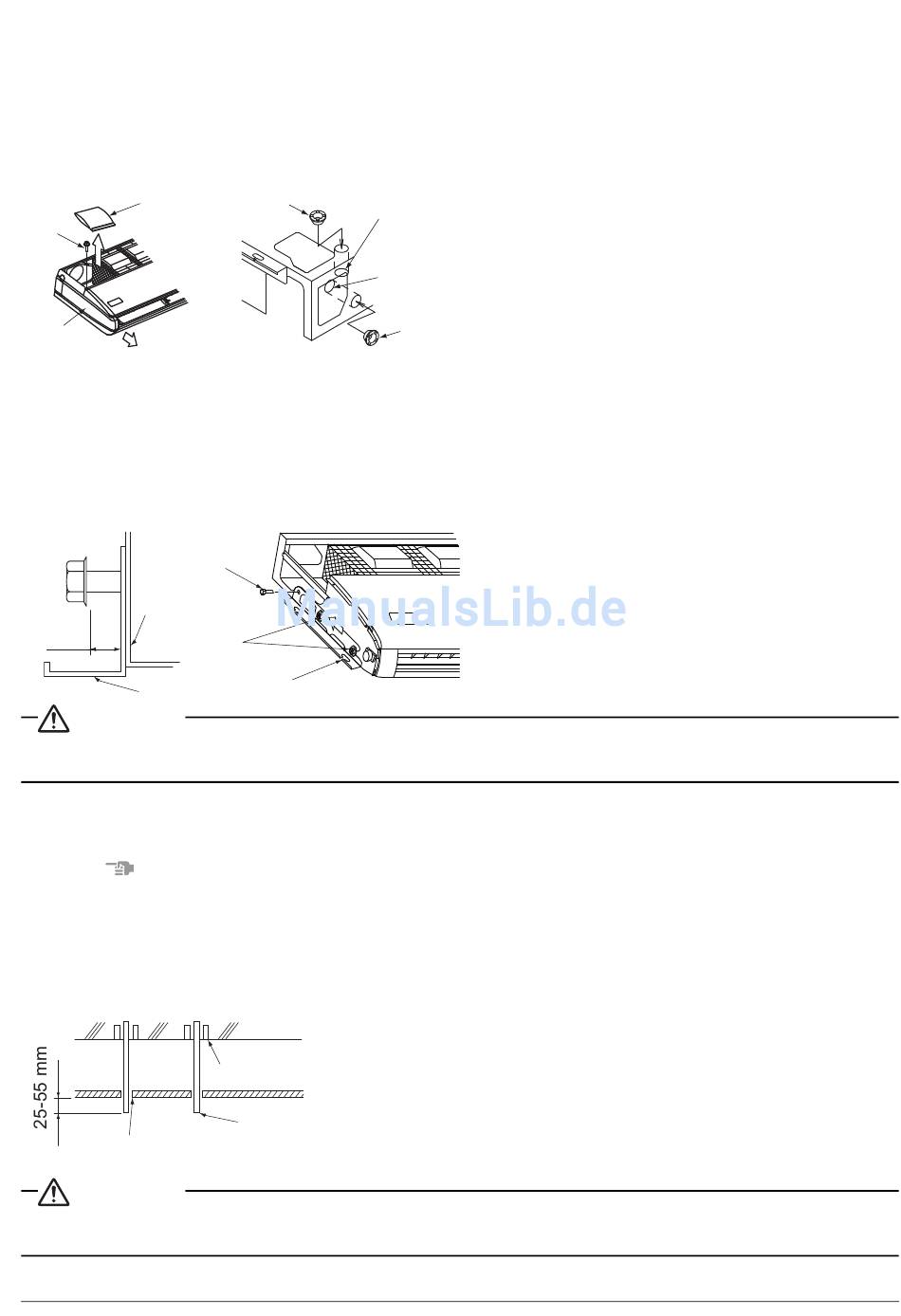

(3-2) Die Zierblenden (links und rechts) entfernen.
• Nach Entfernen der Sicherungsschrauben der Zierblenden (jeweils eine) die jeweilige Zierblende nach
vorne ziehen (in Pfeilrichtung) und abnehmen. (Siehe Abb. 3)
• Die Zubehörteile herausnehmen.
• Auf der nach hinten oder nach oben gerichteten Seite ein Loch für die Kabeldurchführung bohren und
die mitgelieferte Muffe (10) einsetzen.
Abbildung 3
3
2
1
(3-3) Aufhängungen entfernen.
• Die 2 Bolzen (M8), die auf den vier Seiten zum Befestigen der Aufhängungen dienen (4 Stellen links und
rechts), um bis zu 10 mm lösen. (Siehe Abb. 4, 5)
• Nach Entfernen der Sicherungsschrauben (M5) der Aufhängungen, die sich auf der Rückseite befinden,
die Aufhängungen zurückziehen (in Pfeilrichtung) und abnehmen. (Siehe Abb. 5)
Abbildung 4
1
≤10
2
VORSICHT
Nicht das Band (transparentes Weiß) entfernen, das außen an der Inneneinheit angebracht ist.
(Bei Eindringen von Wasser besteht Stromschlag- und Brandgefahr.)
(4) Tragbolzen anbringen. (Tragbolzen der Größe M8 - M10 verwenden)
• Im Voraus den Abstand zwischen Decke und Position der Tragbolzen anpassen. (Siehe Abb. 6)
HINWEIS
• Bei vorhandenen Decken Loch-Anker, bei neuen Decken hingegen eingelassene Gewinde-
einsatzbuchsen, eingelassene Anker oder andere bauseitige Teile verwenden, um die Decke
zu verstärken, sodass diese das Gewicht der Einheit tragen kann. Den Abstand zur Decke anpassen,
bevor Sie fortfahren.
Abbildung 6
1
VORSICHT
Falls die Tragbolzen zu lang sind, können die Inneinheit oder optionale Zubehörteile beschädigt oder
zerstört werden.
9
<Entfernen von Durchführungsöffnung>
4
5
6
Abbildung 5
3
4
2
2
1
Zwischendecke
2
Deckenplatte
3
3
Anker
4
Tragbolzen
4
Bei allen oben aufgeführten Teilen handelt es sich um bauseitige
Komponenten.
1
Zierblende
2
Sicherungsschraube für Zierblende (M4)
3
Zubehör
4
Muffe (10) (Zubehör)
5
Abnehmbares Teil (für Zuführung von der nach oben
gerichteten Seite)
4
6
Abnehmbares Teil (für Zuführung von der nach hinten
gerichteten Seite)
1
Inneneinheit
2
Aufhängung
3
Befestigungsschraube (M5) von Aufhängung
4
Einstellbolzen (M5) von Aufhängung
Deutsch
