Daikin SPLIT-SYSTEM Installationsanleitung Seite 16

Fhqg71cveb; fhqg100cveb; fhqg125cveb; fhqg140cveb
Inhaltsverzeichnis

Werbung

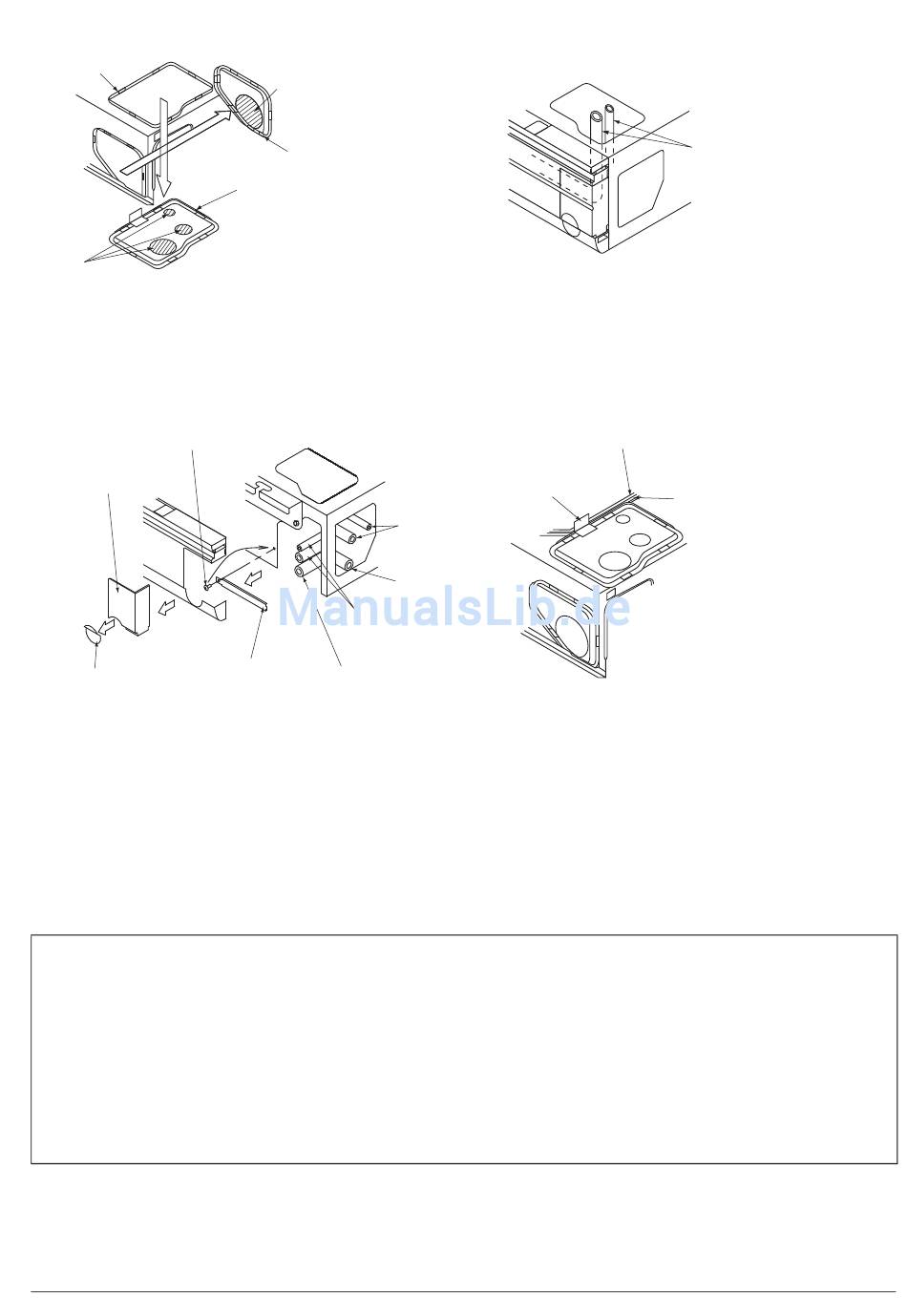

Abbildung 13
1
2
1
Obere Abdeckplatte
2
Herausgeschnitten
3
Deckel für Durchführungsöffnung hinten
4
Deckel für Durchführungsöffnung oben
Abbildung 15
2
1
3
1
Zierblende (rechts), abnehmbares Teil
2
Schraube an Haupteinheit wieder anbringen
3
Sofern das Kondenswasser-Abflussrohr rechts installiert
ist, nur diesen Abschnitt herausschneiden.
4
Abstützung, für Verpackungs- und Transportzwecke
verwendet (Verstärkungsplatte)
5
Kondenswasser-Abflussrohr nach rechts
6
Flüssigkeitsleitung nach rechts
7
Kondenswasser-Abflussrohr nach hinten
8
Flüssigkeitsleitung nach hinten
* Nachdem die Rohre installiert worden sind, aus dem entfernten Deckel der Durchführungsöffnung mit
einer Schere eine Öffnung in Form der durchgeführten Rohre schneiden und dann den Deckel anbringen.
Vor Entfernen des Deckels der Durchführungsöffnung oben die Hauptleitungen für den
Schwenkklappenmotor und den Thermistor sichern, indem Sie diese durch den Bügelbereich auf dem
Deckel der Durchführungsöffnung oben führen. (Siehe Abb. 13 - 17)
* Dabei die Zwischenräume zwischen den Rohren und dem Deckel der Durchführungsöffnung mit Kitt
füllen und abdichten, damit kein Staub ins Innere gelangen kann.
Jedoch sollten Sie erst die in "8. ELEKTROINSTALLATION" beschriebenen Arbeiten fertig stellen und
daraufhin die Arbeiten für den Anschluss der Fernbedienung durchführen, bevor Sie die Zwischenräume
im Deckel der Durchführungsöffnung um die Rohre herum abdichten.
15
2
3
4
8
7
6
4
5
Abbildung 14
1
Kältemittelrohre nach oben gerichtet
Bausatz für L-förmige Verzweigung (optionales Zubehör)
Abbildung 16
2
1
1
Deckel für Durchführungsöffnung oben, Bügelbereich
2
Thermistor-Hauptleitung
3
Schwenkklappenmotor-Hauptleitung
1
3
Deutsch
