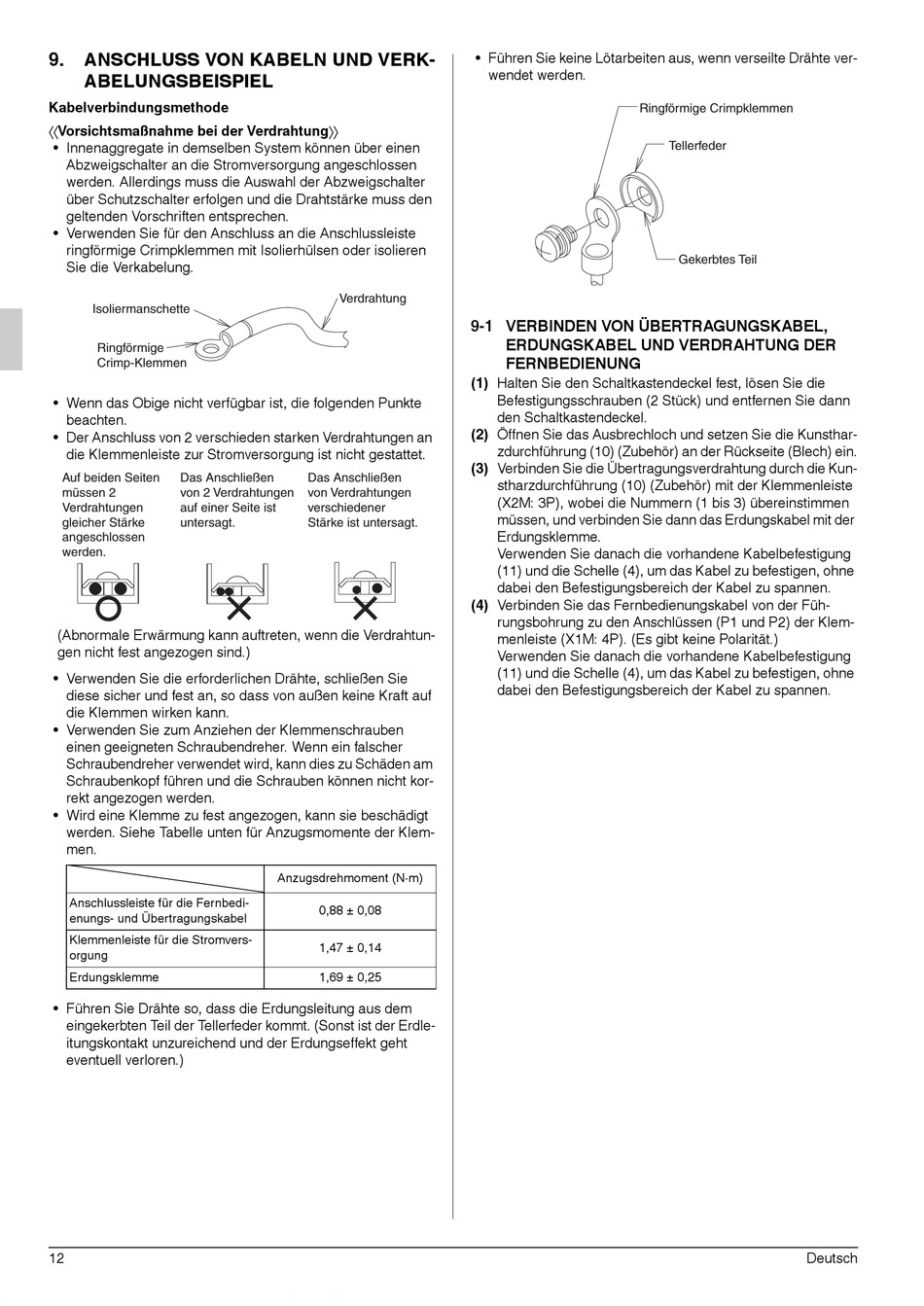

9.
ANSCHLUSS VON KABELN UND VERK-
ABELUNGSBEISPIEL
Kabelverbindungsmethode
Vorsichtsmaßnahme bei der Verdrahtung
• Innenaggregate in demselben System können über einen
Abzweigschalter an die Stromversorgung angeschlossen
werden. Allerdings muss die Auswahl der Abzweigschalter
über Schutzschalter erfolgen und die Drahtstärke muss den
geltenden Vorschriften entsprechen.
• Verwenden Sie für den Anschluss an die Anschlussleiste
ringförmige Crimpklemmen mit Isolierhülsen oder isolieren
Sie die Verkabelung.
Isoliermanschette
Ringförmige
Crimp-Klemmen
• Wenn das Obige nicht verfügbar ist, die folgenden Punkte
beachten.
• Der Anschluss von 2 verschieden starken Verdrahtungen an
die Klemmenleiste zur Stromversorgung ist nicht gestattet.
Auf beiden Seiten
Das Anschließen
müssen 2
von 2 Verdrahtungen
Verdrahtungen
auf einer Seite ist
gleicher Stärke
untersagt.
angeschlossen
werden.
(Abnormale Erwärmung kann auftreten, wenn die Verdrahtun-
gen nicht fest angezogen sind.)
• Verwenden Sie die erforderlichen Drähte, schließen Sie
diese sicher und fest an, so dass von außen keine Kraft auf
die Klemmen wirken kann.
• Verwenden Sie zum Anziehen der Klemmenschrauben
einen geeigneten Schraubendreher. Wenn ein falscher
Schraubendreher verwendet wird, kann dies zu Schäden am
Schraubenkopf führen und die Schrauben können nicht kor-
rekt angezogen werden.
• Wird eine Klemme zu fest angezogen, kann sie beschädigt
werden. Siehe Tabelle unten für Anzugsmomente der Klem-
men.
Anschlussleiste für die Fernbedi-
enungs- und Übertragungskabel
Klemmenleiste für die Stromvers-
orgung
Erdungsklemme
• Führen Sie Drähte so, dass die Erdungsleitung aus dem
eingekerbten Teil der Tellerfeder kommt. (Sonst ist der Erdle-
itungskontakt unzureichend und der Erdungseffekt geht
eventuell verloren.)
12
Verdrahtung
Das Anschließen
von Verdrahtungen
verschiedener
Stärke ist untersagt.
Anzugsdrehmoment (N·m)
0,88 ± 0,08
1,47 ± 0,14
1,69 ± 0,25
• Führen Sie keine Lötarbeiten aus, wenn verseilte Drähte ver-
wendet werden.
Ringförmige Crimpklemmen
9-1 VERBINDEN VON ÜBERTRAGUNGSKABEL,
ERDUNGSKABEL UND VERDRAHTUNG DER
FERNBEDIENUNG
(1) Halten Sie den Schaltkastendeckel fest, lösen Sie die
Befestigungsschrauben (2 Stück) und entfernen Sie dann
den Schaltkastendeckel.
(2) Öffnen Sie das Ausbrechloch und setzen Sie die Kunsthar-
zdurchführung (10) (Zubehör) an der Rückseite (Blech) ein.
(3) Verbinden Sie die Übertragungsverdrahtung durch die Kun-
stharzdurchführung (10) (Zubehör) mit der Klemmenleiste
(X2M: 3P), wobei die Nummern (1 bis 3) übereinstimmen
müssen, und verbinden Sie dann das Erdungskabel mit der
Erdungsklemme.
Verwenden Sie danach die vorhandene Kabelbefestigung
(11) und die Schelle (4), um das Kabel zu befestigen, ohne
dabei den Befestigungsbereich der Kabel zu spannen.
(4) Verbinden Sie das Fernbedienungskabel von der Füh-
rungsbohrung zu den Anschlüssen (P1 und P2) der Klem-
menleiste (X1M: 4P). (Es gibt keine Polarität.)
Verwenden Sie danach die vorhandene Kabelbefestigung
(11) und die Schelle (4), um das Kabel zu befestigen, ohne
dabei den Befestigungsbereich der Kabel zu spannen.
Tellerfeder
Gekerbtes Teil
Deutsch
