Um eine Vorlage zu erstellen, starten Sie das Anzeigefenster „Punktdetails" des AK-SM 350.

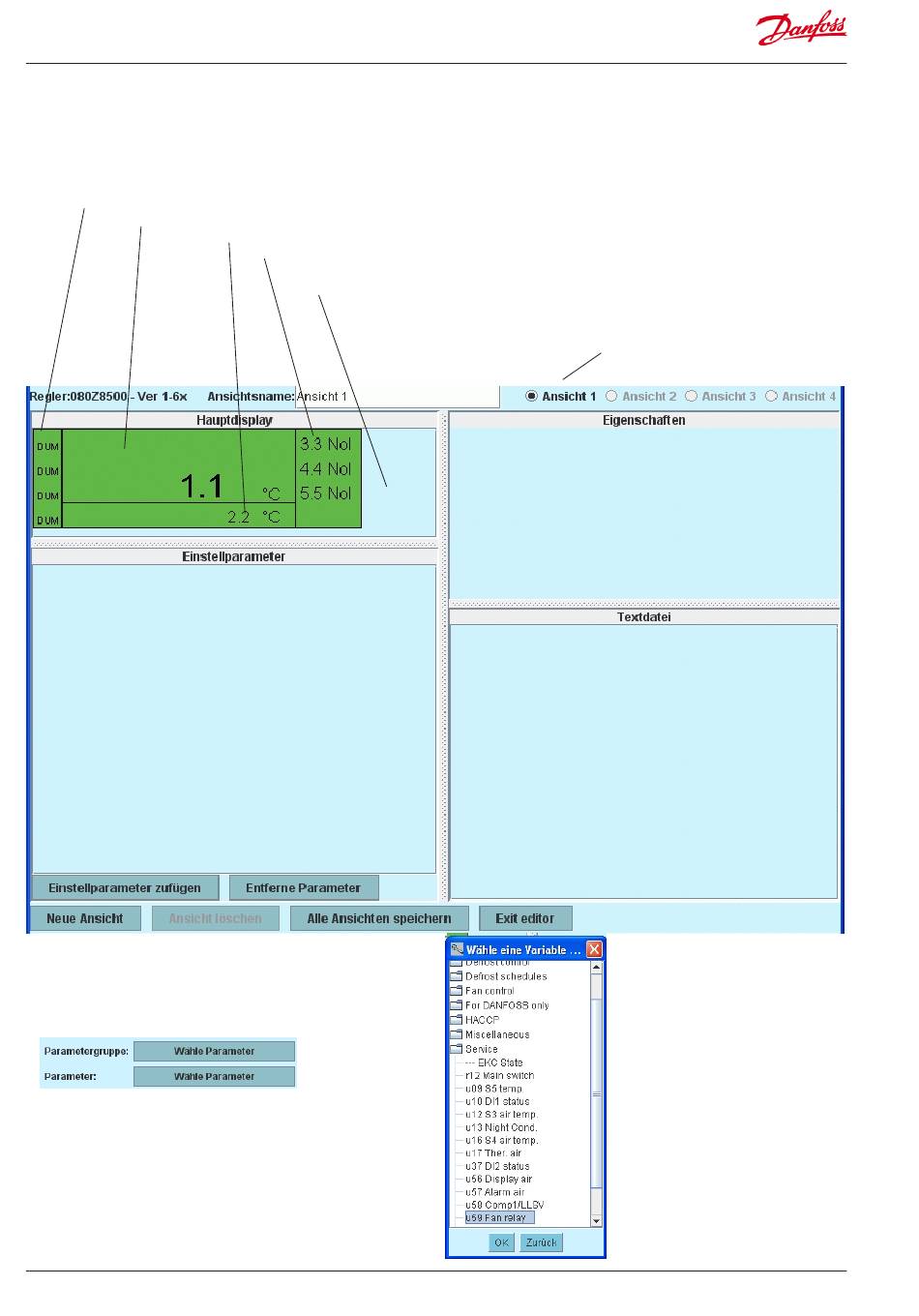

Der Anzeigebildschirm ist in fünf Bereiche unterteilt. Die ersten vier sind nachstehend abgebildet:
Linke Seite: vier Symbole, z. B. Lüfter, Kühlsystem, Abtauung, Alarm
Mitte oben: die wichtigste Anzeige, z. B. Möbeltemperatur (Diese Anzeige wird auch in der Punktübersicht
Allgemein
1. Wählen Sie den Abschnitt aus, in dem Sie Einstellungen vorneh-
men möchten (der Abschnitt wird mit einer roten Umrandung
angezeigt)
2. Wählen Sie dann im Feld „Eigenschaften" einen Parameter aus.
Wählen Sie die oberste Zeile aus, und suchen Sie nach dem im
Feld anzuzeigenden Parameter. Weitere Informationen über
Parametergruppen und über die Funktion finden Sie im Regler-
Handbuch.
Doppelklicken Sie auf eine Gruppe, um einen Parameterbereich
anzuzeigen. Wählen Sie einen Parameter aus (in diesem Beispiel
„u59 Fan relay"), und bestätigen Sie mit „OK".
3. Auf der nächsten Seite werden für die einzelnen Abschnitte
spezifische Einstellungen angezeigt.
50
dargestellt.)
Mitte unten: eine sekundäre Anzeige, z. B. die Temperatur am Abtaufühler
Rechte Seite: sekundäre Anzeige, z. B. Alarmgrenzen und Zeitverzögerungen
Der fünfte Abschnitt ist etwas weiter nach rechts versetzt und enthält weitere Details.
Manual RS8EF603 © Danfoss 01-2016
Auf den folgenden Seiten werden die Einstellungen für die einzelnen
Abschnitte angezeigt.
Sie können für denselben Regler-Typ mehrere
Ansichten einstellen. Sie können festlegen, welche
Ansicht Sie beim Einstellen des Punkts verwenden
möchten.
AK-SM 350 Version 2.5x
