Anlage - Template compiler
Anwendung
Mit dieser Funktion wird bestimmt, wie die Messwerte des Reglers
im AK-SM 350 angezeigt werden, wenn eine kundenspezifische
Anzeige benötigt wird, oder wenn keine werkseitig definierte Vor-
lage zum Anzeigen vorliegt. Dies ist beispielsweise der Fall, wenn
ein völlig neuer Regler -Typ hinzugefügt wird, für den im AK-SM
350 keine Vorlage vorliegt.

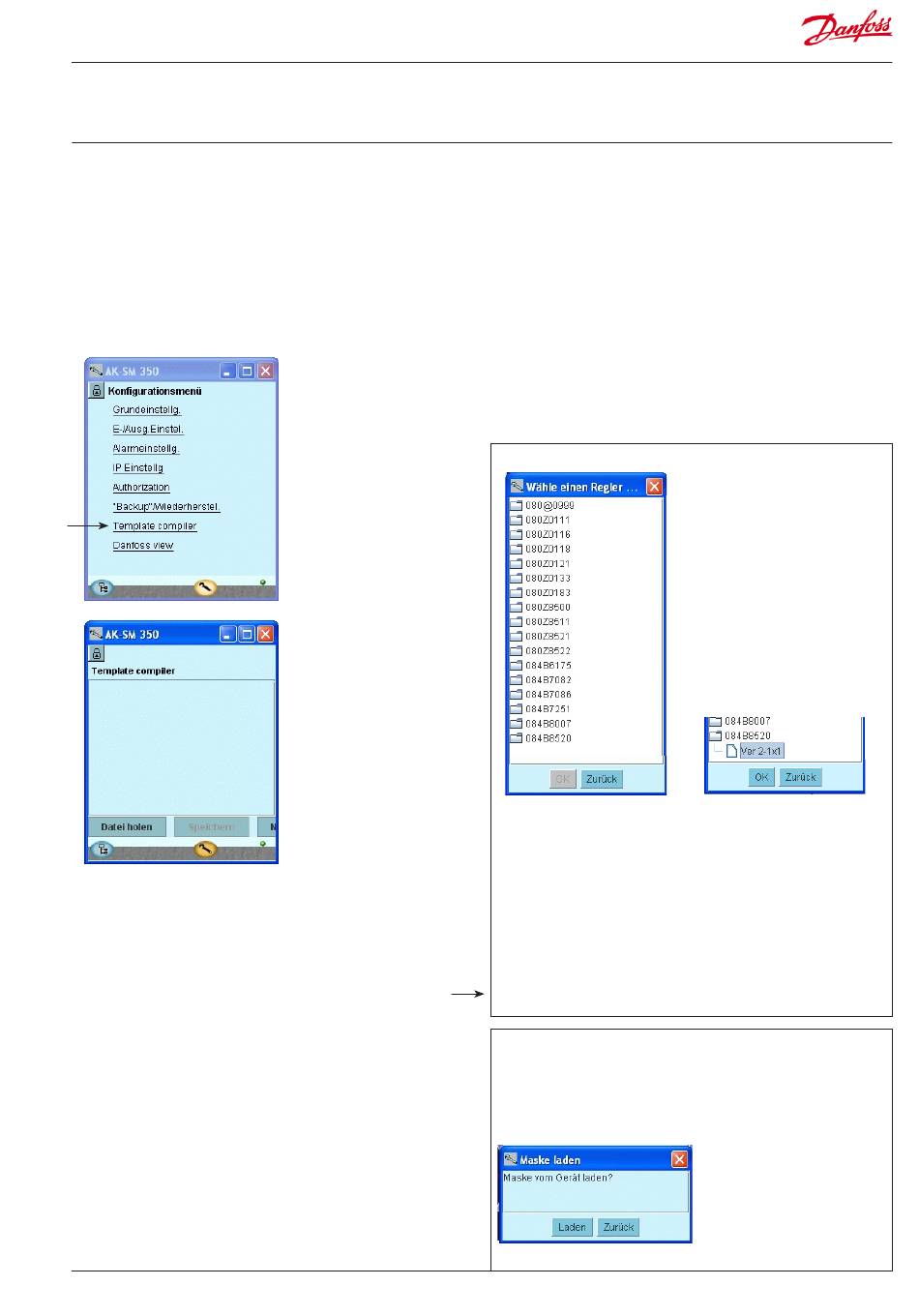

1. Anschliessen
Schließen Sie das Service-Tool AK-ST 500 an das AK-SM 350 an.
Starten Sie die unten markierte Funktion im Programm des
Service-Tools.
2. Neue Vorlage (New template)
Zum Erstellen einer neuen Vorlage muss im Programm erst
angegeben werden, welcher Regler und welche Parameter
verfügbar sind.
Klicken Sie auf „Neu". Es werden alle vom Programm erkannten
Regler angezeigt (an die das Programm des Service-Tools zuvor
angeschlossen war).
Suchen Sie die entsprechende Bestellnummer und Softwarever-
sion und bestätigen Sie diese mit „OK". (Rechts wird ein Beispiel
gegeben.)
3. Einstellung
Geben Sie die Einstellungen wie auf den folgenden Seiten
gezeigt an.
4. Speichern
Wenn Sie die Eingabe der Einstellungen auf den folgenden Sei-
ten abgeschlossen haben, speichern Sie die Vorlage im entspre-
chenden AK-SM 350.
Durch die im AK-SM 350 gespeicherte Vorlage werden vor-
handene Vorlagen überschrieben. Beliebige frühere Vorlagen
(benutzerspezifische oder werkseitig definierte) für den entspre-
chenden Regler werden gelöscht.
AK-SM 350 Version 2.5x
Manual RS8EF603 © Danfoss 01-2016
Example
Falls Sie die Bestellnummer oder die Softwareversion in der Liste
nicht finden, können Sie sie wie folgt abrufen:
1. Verbinden Sie den Regler mit dem AK-SM 350.
2. Geben Sie im Regler eine Adresse ein.
3. Starten Sie die Funktion „Scan".
4. Lesen Sie die Bestellnummer und die Softwareversion in der
Netzwerkübersicht ab.
5. Stellen Sie über die Netzwerkübersicht eine Verbindung mit
dem Regler her.
6. Starten Sie die Vorlagenfunktion neu.
Revision
Verwenden Sie diese Funktion, wenn Sie die Maske in den
Computer hochladen und an einer benutzerspezifischen Vorlage
arbeiten möchten, die sich bereits im AK-SM 350 befindet
Klicken Sie auf „Laden", und rufen Sie die Datei zum Bearbeiten
ab.
49
