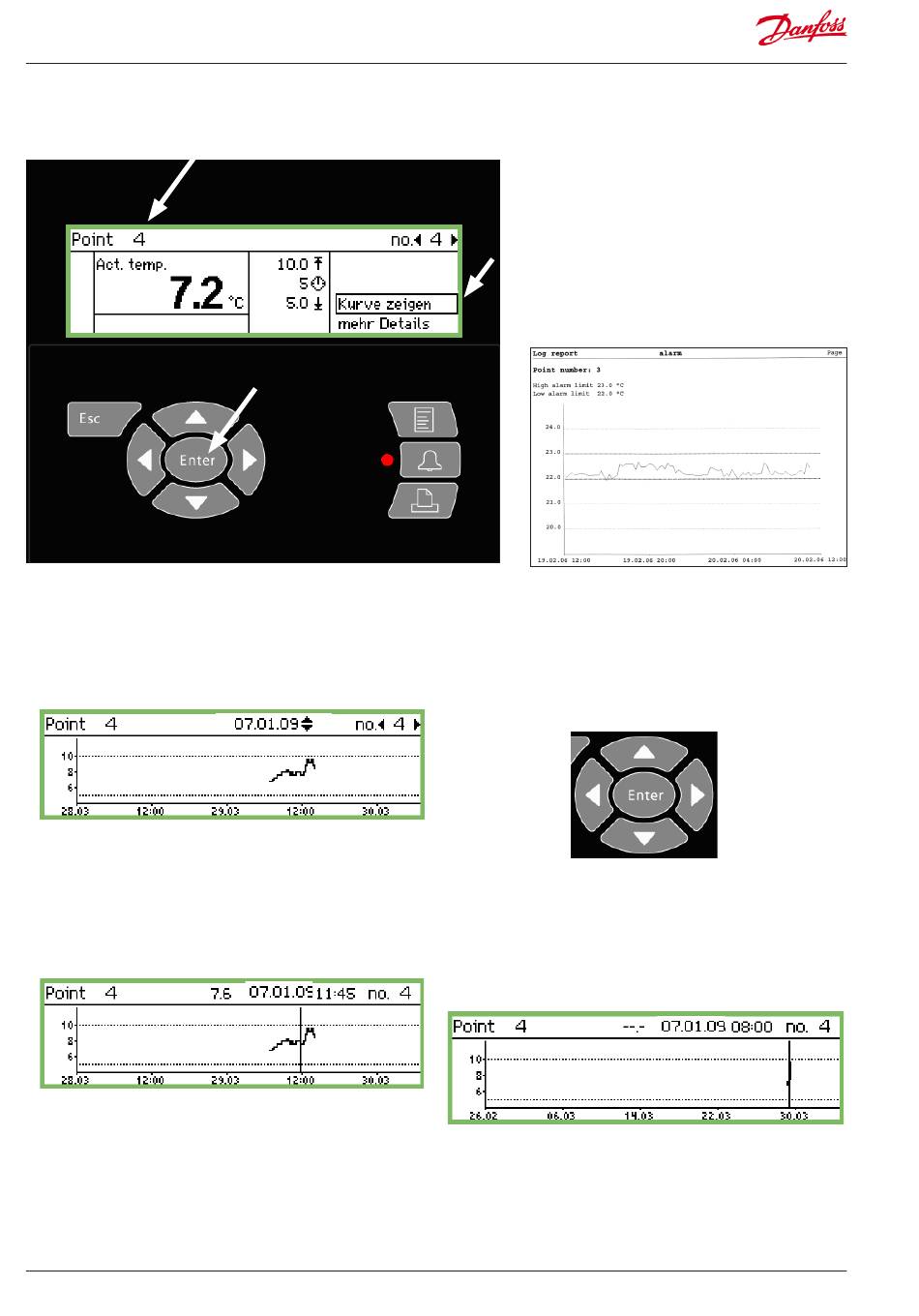

Anzeige einer Kurve mit gespeicherten Temperaturdaten
1. Wählen Sie den gewünschten Messpunkt aus. In diesem Fall
wurde der Punkt 4 ausgewählt.
2. Betätigen Sie „Enter", wenn der Cursor auf „Kurve zeigen" steht.
Die waagerechte Skalierung richtet sich nach den Werten, wozu
auch die beiden Alarmgrenzwerte zählen (in diesem Fall 5 und
10°C.)
(Liegen diese Werte weit außerhalb des Bereichs, erscheint die
Darstellung „gestaucht".)
3. Wenn Sie erneut „Enter" betätigen, erscheint eine waagerechte
Linie im Zeitverlauf.
Die senkrechte Linie lässt sich durch Betätigen von „Pfeil nach
links" oder „Pfeil nach rechts" versetzen.
Wo sie verläuft, lässt sich der Kopfzeile entnehmen. Hier werden
Datum und Uhrzeit angegeben. Links vom Datum erscheint der
zugehörige Temperaturwert.
Die Linie lässt sich zeitlich zurückverlegen, sodass man sich noch
ältere Werte anschauen kann. Geht man jedoch sehr weit zurück
(z. B. ein Jahr), stehen keine Angaben mehr zur Verfügung. Diese
alten Daten wurden zugunsten neuer gelöscht.
46
Manual RS8EF603 © Danfoss 01-2016
Beispeil
Verkleinern
Die Ansicht zeigt anfangs eine Zeitspanne von 2 Tagen an. Wird
eine längere Zeitspanne gewünscht, ist „Pfeil nach oben" zu
betätigen.
Durch mehrmaliges Betätigen lässt sich die Zeitspanne in 4, 8, 16,
oder 32 Tage erweitern.
Durch Betätigen von „Pfeil nach unten" lässt sich die Ansicht
wieder vergrößern.
AK-SM 350 Version 2.5x
