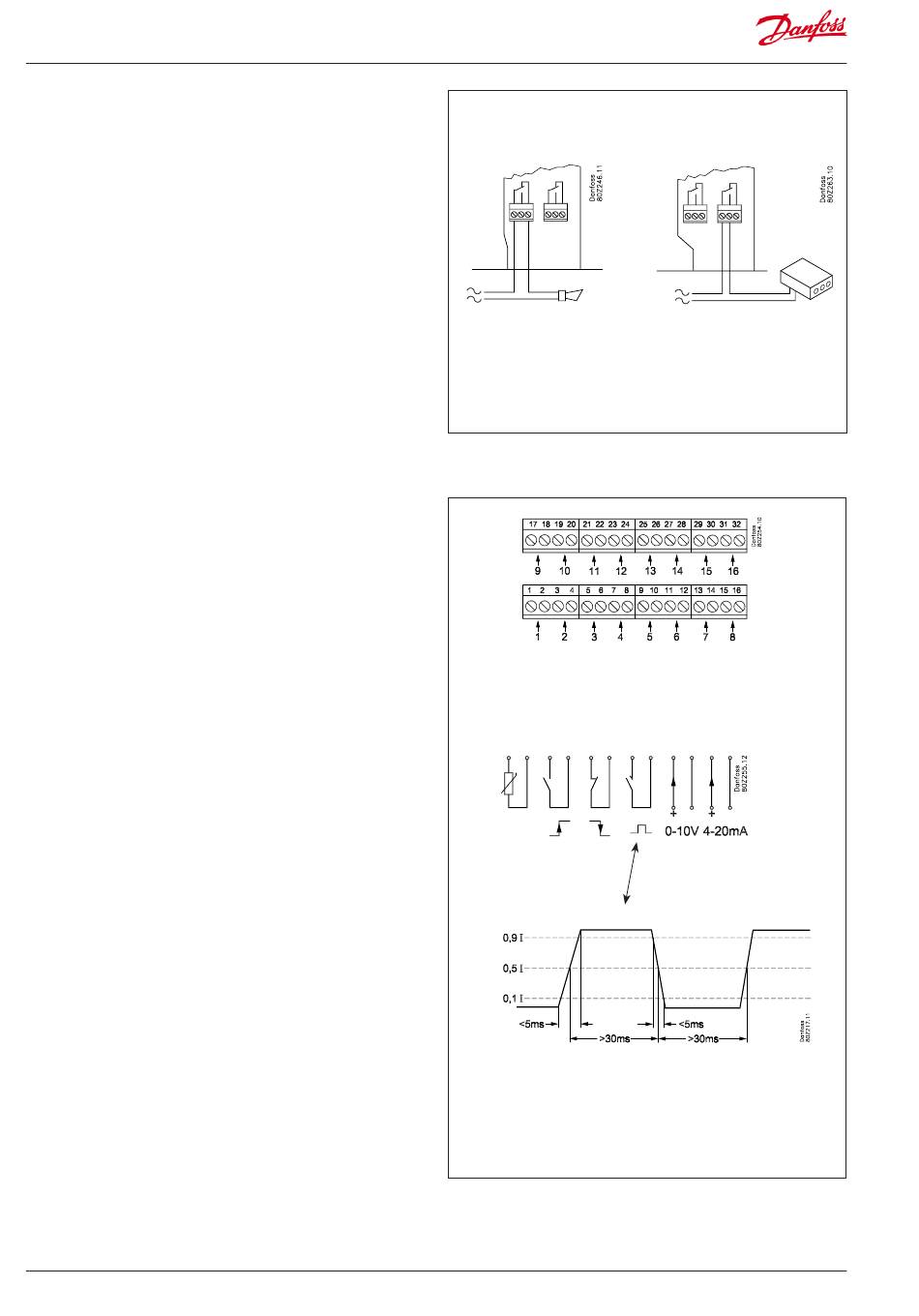

2. Relais
Die beiden Relais stehen für folgende Funktionen zur
Verfügung:
• Externer Alarm
Bei der gezeigten Anschlussart wird dann Alarm ausgelöst,
wenn eine Störung vorliegt oder am Modell AK-SM 350 keine
Spannung mehr anliegt.
• Rückstellung der Versorgungsspannung für ein Modem
Bei einem Stromausfall übernimmt die Einheit die Versorgung
des Modems. Nach Rückkehr des Stroms erfolgt ein
kontrollierter Start.
• Watchdog-Funktion
Hierbei wird das Relais in bestimmten Intervallen aktiviert, z. B.
einmal pro Stunde. Bleibt die Relaisbetätigung aus, wird durch
eine externe Einheit Alarm ausgelöst.
Die beiden Relais können entweder Niederspannung oder Hoch-
spannung (115/230 V) angeschlossen werden, jedoch nicht
Niederspannung auf der einen Seite und Hochspannung (115/230
V) auf der anderen.
3. Direkte Messpunkte
Es gibt insgesamt 16 davon.
Bei den ungeraden Zahlen handelt es sich um Signaleingänge,
bei den geraden Zahlen um Masse. Auf der Platine hinter der
Anschlussleiste sind alle Masseanschlüsse gemeinsam mit Erde
verbunden.
Wenn Sie ein gemeinsames Massekabel für mehrere Messpunk-
te benutzen, sind diese in Gruppen einzuteilen. Temperatur-,
Schalt- und Spannungssignale dürfen nicht in derselben Grup-
pe vorkommen.
Halten Sie Abstand zu elektrischen Störquellen und Starkstrom-
leitungen.
Anschlüsse für Fühler
Der eine Leiter wird an eine Klemme mit ungerader Zahl, der
andere an Masse (gerade Zahl) angeschlossen.
EIN/AUS-Signale von einem Schalter.
Der eine Leiter wird an eine Klemme mit ungerader Zahl, der
andere an Masse (gerade Zahl) angeschlossen.
Bei dem Schalter kann es sich um einen Schließ- oder Öffnungs-
kontakt handeln. Die Definition der Funktion erfolgt bei der
Konfiguration.
Leistungsmessung (Impulsermittlung)
Nur die Anschlüsse der Messpunkte 1 und 2 eignen sich hierfür,
denn sie sind für schnelle EIN/AUS-Schaltungen ausgelegt.
Die Impulse werden nach der Norm DIN 43864 gemessen.
Durch die Leitung strömen EIN/AUS-Signale.
Spannungssignal
Die Spannung kann zwischen 0 und 12 V DC schwanken.
Das Massekabel wird an den Anschluss mit gerader Zahl gelegt.
Stromsignal
Es kann sich zwischen 4 und 20 mA bewegen.
Das Massekabel wird an den Anschluss mit gerader Zahl gelegt.
Gas Detektor, Typ DGS
Dieser Gasdetektor kann ein Spannungssignal oder Stromsignal
an den AK-SM 350 abgeben.
10
Manual RS8EF603 © Danfoss 01-2016
Relais 1
DIN 43864
S01 interface
Relais 2
AK-SM 350 Version 2.5x
