4. Bedien-, Anschluss- und Anzeigeelemente, Inbetriebnahme

Tastenfunktionen
Modell
UT131A
UT131B/C/D
Batteriewarnung
Batterie leer
Achtung! Um falsche Messwerte und damit eventuelle elektrische
Unfälle bzw. Überlastung des Messgerätes zu vermeiden, bald-
möglichst die Batterie wechseln, sobald dieses Zeichen erscheint.
Inbetriebnahme
· Legen Sie entsprechend Kapitel 7 (Batteriewechsel) neue Batterien in das Gerät ein. Beach-
ten Sie dort aufgeführten Sicherheits- und Montagehinweise.
· Wenn sich auf dem Display eine Schutzfolie befindet, ziehen Sie diese vorsichtig ab.

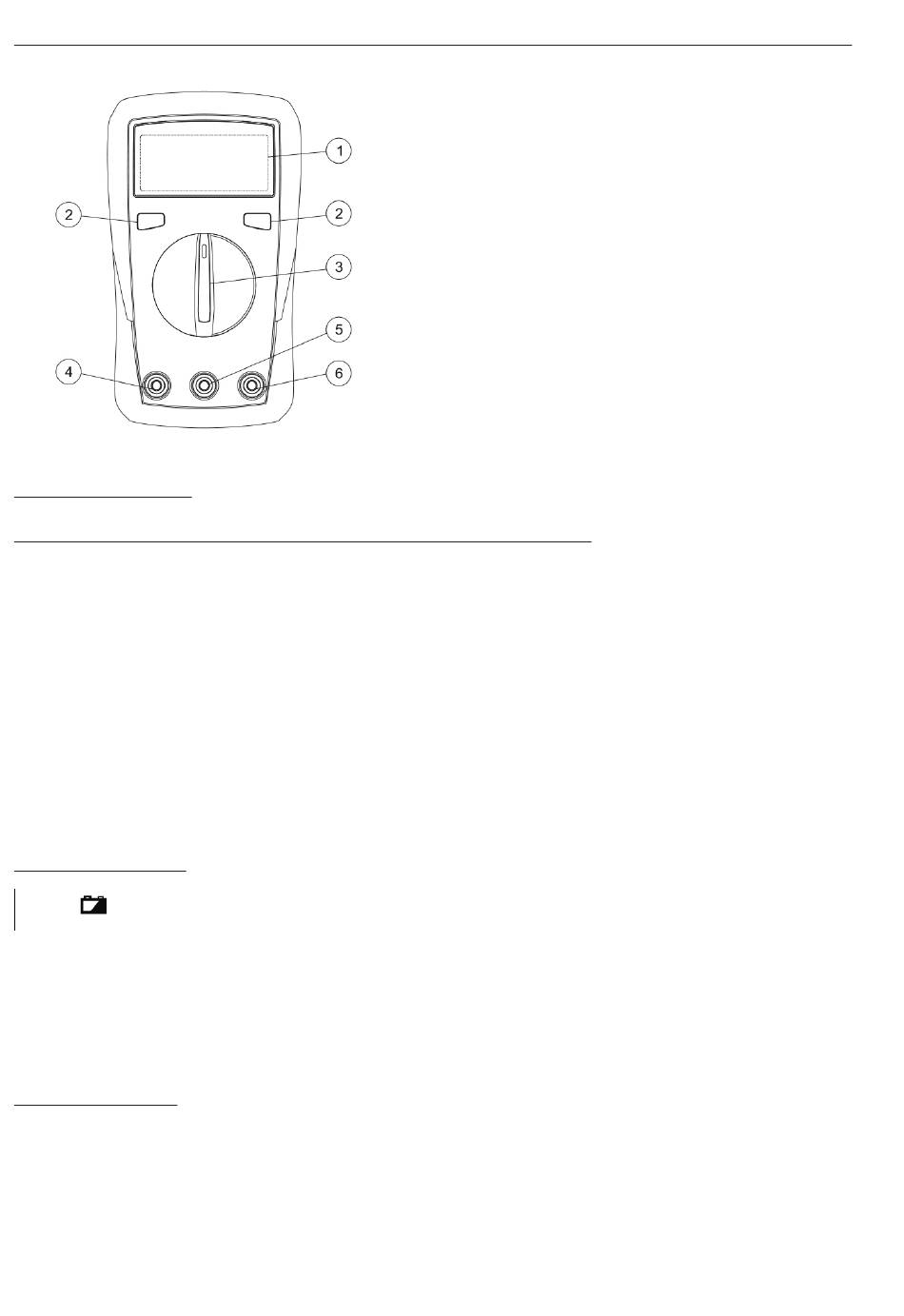

1 - Display
2 - Funktionstasten
3 - Messfunktions-Wahlschalter (Drehschalter)
4 - Messbuchse 10 A
5 - Messbuchse COM (–)
6 - Messbuchse (+)
Taste Funktion, Beschreibung
Hold Jeweils kurz drücken:
Speicherung des letzten Messwertes im
Display bzw. Rückkehr zur laufenden Messung
Länger drücken: Displaybeleuchtung ein/aus
SEL/REL Umschalten AC/DC-Messung (mV, Strom) bzw.
Anwahl Relativwertmessung
HOLD/SEL Speicherung des letzten Messwertes im
Display bzw. Rückkehr zur laufenden Messung
Umschalten zwischen Dioden- und Durchgangstest
Lampe Ein- und Ausschalten Displaybeleuchtung
