4. Bedien-, Anschluss- und Anzeigeelemente, Inbetriebnahme

Tastenfunktionen
Taste
Hold-Taste
Displaybeleuchtung
Display, Symbole
Inbetriebnahme
· Legen Sie entsprechend Kapitel 7 (Batteriewechsel) eine neue 9-V-Batterie des Typs 6LR61
in das Gerät ein. Beachten Sie dort aufgeführten Sicherheits- und Montagehinweise.
· Wenn sich auf dem Display eine Schutzfolie befindet, ziehen Sie diese vorsichtig ab.
Funktion, Beschreibung
Jeweils kurz drücken: Speicherung des letzten Messwerts
im Display/Rückkehr zur laufenden Messung
Nach automatischer Abschaltung: Gerät wieder einschalten
Displaybeleuchtung ein-(ausschalten
HOLD-Funktion aktiv
negativer Messwert
Wechselgrößenmessung
Gleichgrößenmessung
Überlauf, Messwert zu hoch für aktuellen Messbereich
Frequenz-/Tastverhältnismessung
Diodentest aktiv
Durchgangstest aktiv
Batterie leer
Achtung! Um falsche Messwerte und damit eventuelle elektrische
Unfälle bzw. Überlastung des Messgerätes zu vermeiden, bald-
möglichst die Batterie wechseln, sobald dieses Zeichen erscheint.

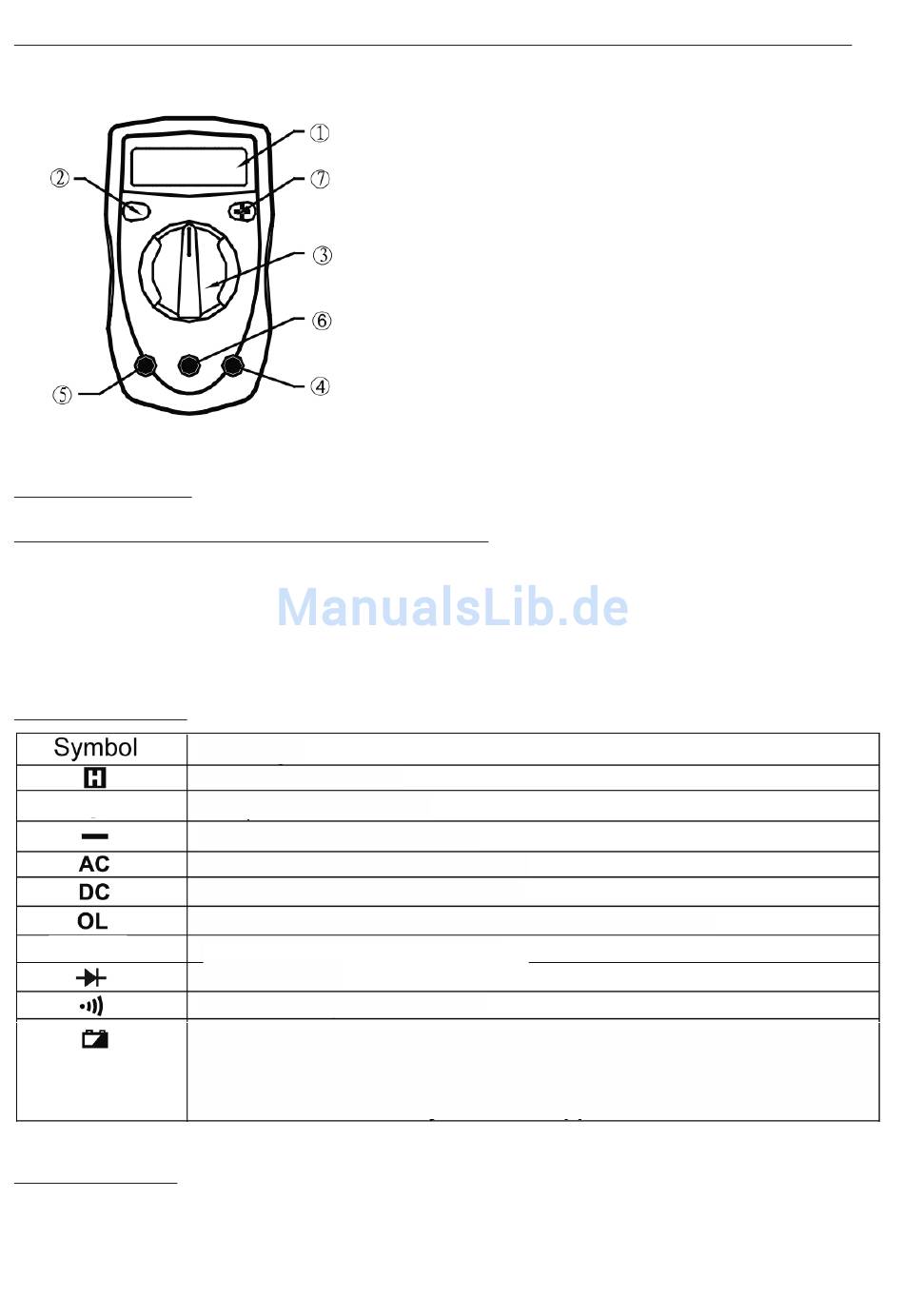

1 - Display
2 - HOLD-Taste
3 - Messfunktions-Wahlschalter (Drehschalter)
4 - Messeingang –, COM
5 - Messeingang +, 10 A
6 - Messeingang +, V/Ω
7 - Taste Displaybeleuchtung
