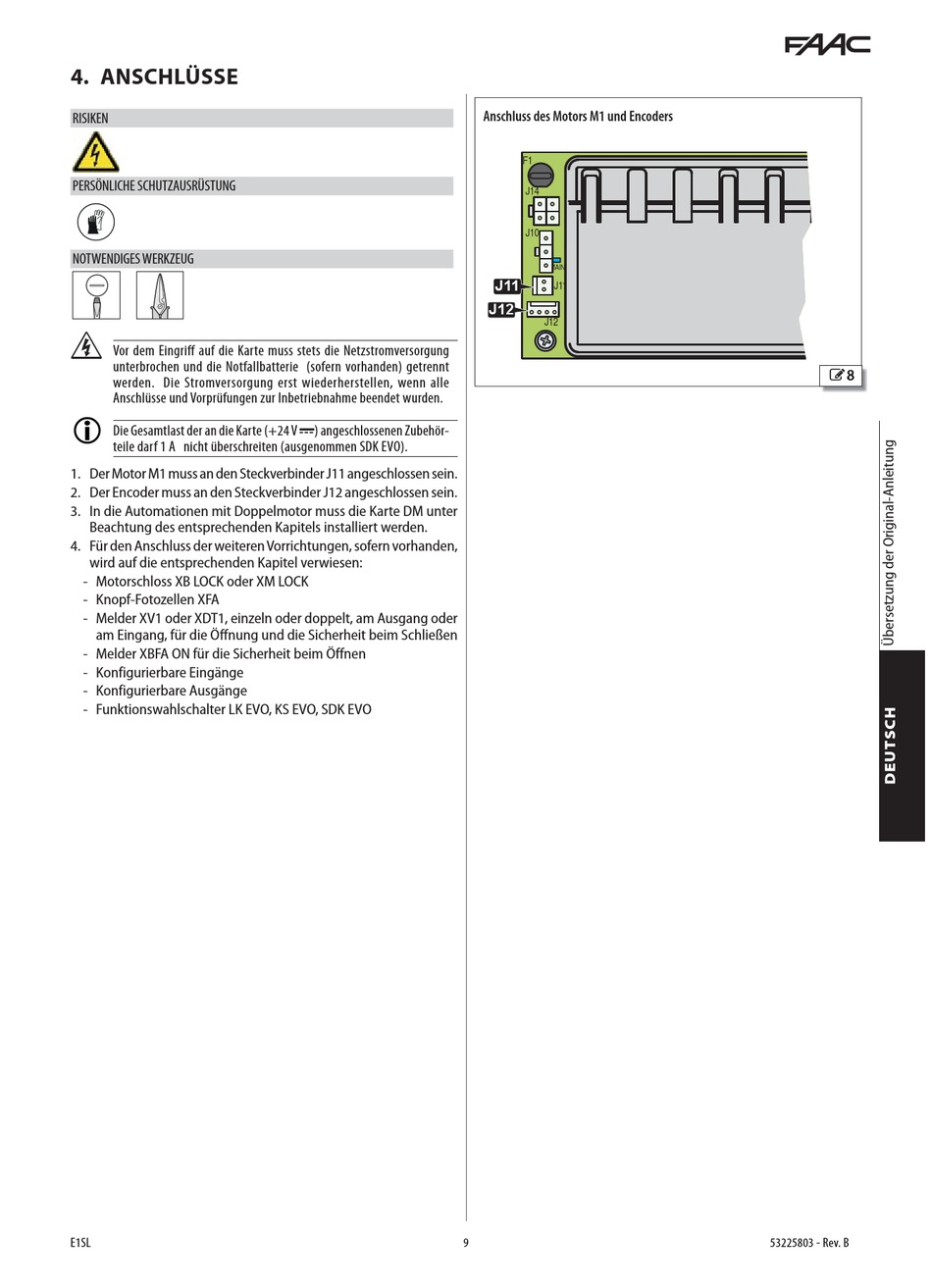

4. ANSCHLÜSSE
RISIKEN
PERSÖNLICHE SCHUTZAUSRÜSTUNG
NOTWENDIGES WERKZEUG
F
Vor dem Eingriff auf die Karte muss stets die Netzstromversorgung
unterbrochen und die Notfallbatterie (sofern vorhanden) getrennt
werden. Die Stromversorgung erst wiederherstellen, wenn alle
Anschlüsse und Vorprüfungen zur Inbetriebnahme beendet wurden.
 
Die Gesamtlast der an die Karte (+24 V " ) angeschlossenen Zubehör-
teile darf 1 A nicht überschreiten (ausgenommen SDK EVO).
1. Der Motor M1 muss an den Steckverbinder J11 angeschlossen sein.
2. Der Encoder muss an den Steckverbinder J12 angeschlossen sein.
3. In die Automationen mit Doppelmotor muss die Karte DM unter
Beachtung des entsprechenden Kapitels installiert werden.
4. Für den Anschluss der weiteren Vorrichtungen, sofern vorhanden,
wird auf die entsprechenden Kapitel verwiesen:
- Motorschloss XB LOCK oder XM LOCK
- Knopf-Fotozellen XFA
- Melder XV1 oder XDT1, einzeln oder doppelt, am Ausgang oder
am Eingang, für die Öffnung und die Sicherheit beim Schließen
- Melder XBFA ON für die Sicherheit beim Öffnen
- Konfigurierbare Eingänge
- Konfigurierbare Ausgänge
- Funktionswahlschalter LK EVO, KS EVO, SDK EVO
E1SL
Anschluss des Motors M1 und Encoders
F1
J14
J10
MAIN
J11
J11
J12
J12
9
8
532258 03 - Rev. B
