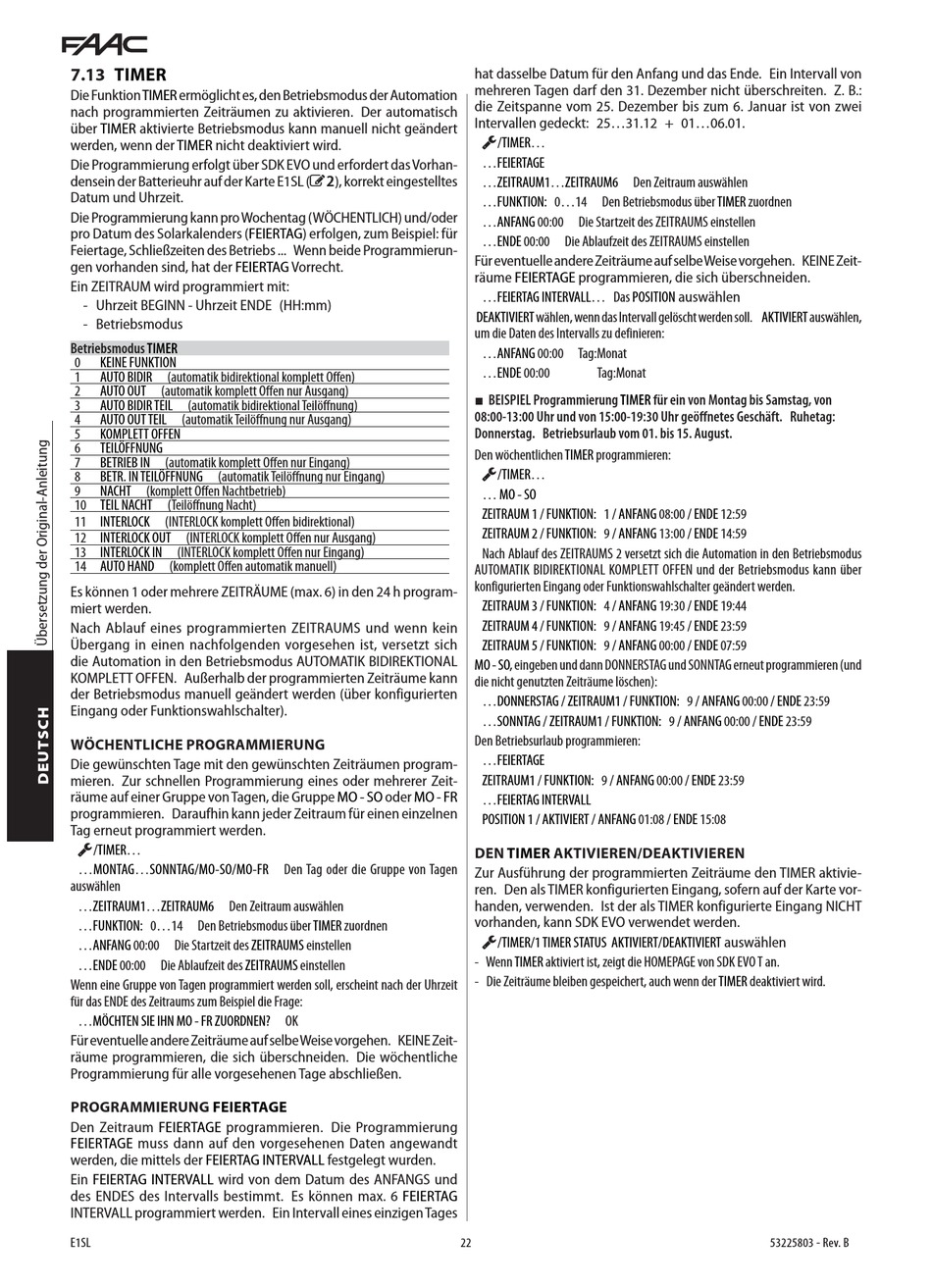

7.13

TIMER

Die Funktion TIMER ermöglicht es, den Betriebsmodus der Automation
nach programmierten Zeiträumen zu aktivieren. Der automatisch
über TIMER aktivierte Betriebsmodus kann manuell nicht geändert
werden, wenn der TIMER nicht deaktiviert wird.
Die Programmierung erfolgt über SDK EVO und erfordert das Vorhan-
densein der Batterieuhr auf der Karte E1SL (2), korrekt eingestelltes
Datum und Uhrzeit.
Die Programmierung kann pro Wochentag (WÖCHENTLICH) und/oder
pro Datum des Solarkalenders (FEIERTAG) erfolgen, zum Beispiel: für
Feiertage, Schließzeiten des Betriebs ... Wenn beide Programmierun-
gen vorhanden sind, hat der FEIERTAG
Ein ZEITRAUM wird programmiert mit:
- Uhrzeit BEGINN - Uhrzeit ENDE (HH:mm)
- Betriebsmodus
Betriebsmodus TIMER
0 KEINE FUNKTION
1 AUTO BIDIR (automatik bidirektional komplett Offen)
2 AUTO OUT (automatik komplett Offen nur Ausgang)
3 AUTO BIDIR TEIL (automatik bidirektional Teilöffnung)
4 AUTO OUT TEIL (automatik Teilöffnung nur Ausgang)
5 KOMPLETT OFFEN
6 TEILÖFFNUNG
7 BETRIEB IN (automatik komplett Offen nur Eingang)
8 BETR. IN TEILÖFFNUNG (automatik Teilöffnung nur Eingang)
9 NACHT (komplett Offen Nachtbetrieb)
10 TEIL NACHT (Teilöffnung Nacht)
11 INTERLOCK (INTERLOCK komplett Offen bidirektional)
12 INTERLOCK OUT (INTERLOCK komplett Offen nur Ausgang)
13 INTERLOCK IN (INTERLOCK komplett Offen nur Eingang)
14 AUTO HAND (komplett Offen automatik manuell)
Es können 1 oder mehrere ZEITRÄUME (max. 6) in den 24 h program-
miert werden.
Nach Ablauf eines programmierten ZEITRAUMS und wenn kein
Übergang in einen nachfolgenden vorgesehen ist, versetzt sich
die Automation in den Betriebsmodus AUTOMATIK BIDIREKTIONAL
KOMPLETT OFFEN. Außerhalb der programmierten Zeiträume kann
der Betriebsmodus manuell geändert werden (über konfigurierten
Eingang oder Funktionswahlschalter).
WÖCHENTLICHE PROGRAMMIERUNG
Die gewünschten Tage mit den gewünschten Zeiträumen program-
mieren. Zur schnellen Programmierung eines oder mehrerer Zeit-
räume auf einer Gruppe von Tagen, die Gruppe
programmieren. Daraufhin kann jeder Zeitraum für einen einzelnen
Tag erneut programmiert werden.
/TIMER...
...MONTAG...SONNTAG/MO-SO/MO-FR
auswählen
...ZEITRAUM1...ZEITRAUM6 Den Zeitraum auswählen
...FUNKTION: 0...14 Den Betriebsmodus über
...ANFANG 00:00 Die Startzeit des
...ENDE 00:00 Die Ablaufzeit des ZEITRAUMS
Wenn eine Gruppe von Tagen programmiert werden soll, erscheint nach der Uhrzeit
für das ENDE des Zeitraums zum Beispiel die Frage:
...MÖCHTEN SIE IHN MO - FR ZUORDNEN?
Für eventuelle andere Zeiträume auf selbe Weise vorgehen. KEINE Zeit-
räume programmieren, die sich überschneiden. Die wöchentliche
Programmierung für alle vorgesehenen Tage abschließen.
PROGRAMMIERUNG FEIERTAGE
Den Zeitraum FEIERTAGE programmieren. Die Programmierung
FEIERTAGE muss dann auf den vorgesehenen Daten angewandt
werden, die mittels der FEIERTAG INTERVALL
Ein FEIERTAG INTERVALL wird von dem Datum des ANFANGS und
des ENDES des Intervalls bestimmt. Es können max. 6
INTERVALL programmiert werden. Ein Intervall eines einzigen Tages
E1SL
Vorrecht.
MO - SO oder MO - FR
Den Tag oder die Gruppe von Tagen
TIMER zuordnen
ZEITRAUMS einstellen
einstellen
OK
festgelegt wurden.
FEIERTAG
hat dasselbe Datum für den Anfang und das Ende. Ein Intervall von
mehreren Tagen darf den 31. Dezember nicht überschreiten. Z. B.:
die Zeitspanne vom 25. Dezember bis zum 6. Januar ist von zwei
Intervallen gedeckt: 25...31.12 + 01...06.01.
/TIMER...
...FEIERTAGE
...ZEITRAUM1...ZEITRAUM6 Den Zeitraum auswählen
...FUNKTION: 0...14 Den Betriebsmodus über
...ANFANG 00:00 Die Startzeit des ZEITRAUMS einstellen
...ENDE 00:00 Die Ablaufzeit des ZEITRAUMS einstellen
Für eventuelle andere Zeiträume auf selbe Weise vorgehen. KEINE Zeit-
räume FEIERTAGE programmieren, die sich überschneiden.
...FEIERTAG INTERVALL... Das POSITION
DEAKTIVIERT wählen, wenn das Intervall gelöscht werden soll.
um die Daten des Intervalls zu definieren:
...ANFANG 00:00 Tag:Monat
...ENDE 00:00 Tag:Monat
■ BEISPIEL Programmierung
TIMER
08:00-13:00 Uhr und von 15:00-19:30 Uhr geöffnetes Geschäft. Ruhetag:
Donnerstag. Betriebsurlaub vom 01. bis 15. August.
Den wöchentlichen TIMER programmieren:
/TIMER...
... MO - SO
ZEITRAUM 1 / FUNKTION: 1 / ANFANG
ZEITRAUM 2 / FUNKTION: 9 / ANFANG
Nach Ablauf des ZEITRAUMS 2 versetzt sich die Automation in den Betriebsmodus
AUTOMATIK BIDIREKTIONAL KOMPLETT OFFEN und der Betriebsmodus kann über
konfigurierten Eingang oder Funktionswahlschalter geändert werden.
ZEITRAUM 3 / FUNKTION: 4 / ANFANG
ZEITRAUM 4 / FUNKTION: 9 / ANFANG
ZEITRAUM 5 / FUNKTION: 9 / ANFANG
MO - SO, eingeben und dann DONNERSTAG und SONNTAG erneut programmieren (und
die nicht genutzten Zeiträume löschen):
...DONNERSTAG / ZEITRAUM1 / FUNKTION:
...SONNTAG / ZEITRAUM1 / FUNKTION:
Den Betriebsurlaub programmieren:
...FEIERTAGE
ZEITRAUM1 / FUNKTION: 9 / ANFANG
...FEIERTAG INTERVALL
POSITION 1 / AKTIVIERT / ANFANG
DEN TIMER AKTIVIEREN/DEAKTIVIEREN
Zur Ausführung der programmierten Zeiträume den TIMER aktivie-
ren. Den als TIMER konfigurierten Eingang, sofern auf der Karte vor-
handen, verwenden. Ist der als TIMER konfigurierte Eingang NICHT
vorhanden, kann SDK EVO verwendet werden.
/TIMER/1 TIMER STATUS AKTIVIERT/DEAKTIVIERT
- Wenn TIMER aktiviert ist, zeigt die HOMEPAGE von SDK EVO T an.
- Die Zeiträume bleiben gespeichert, auch wenn der
22
TIMER zuordnen
auswählen
AKTIVIERT auswählen,
für ein von Montag bis Samstag, von
08:00 / ENDE 12:59
13:00 / ENDE 14:59
19:30 / ENDE 19:44
19:45 / ENDE 23:59
00:00 / ENDE 07:59
9 / ANFANG 00:00 / ENDE 23:59
9 / ANFANG 00:00 / ENDE 23:59
00:00 / ENDE 23:59
01:08 / ENDE 15:08
auswählen
TIMER deaktiviert wird.
