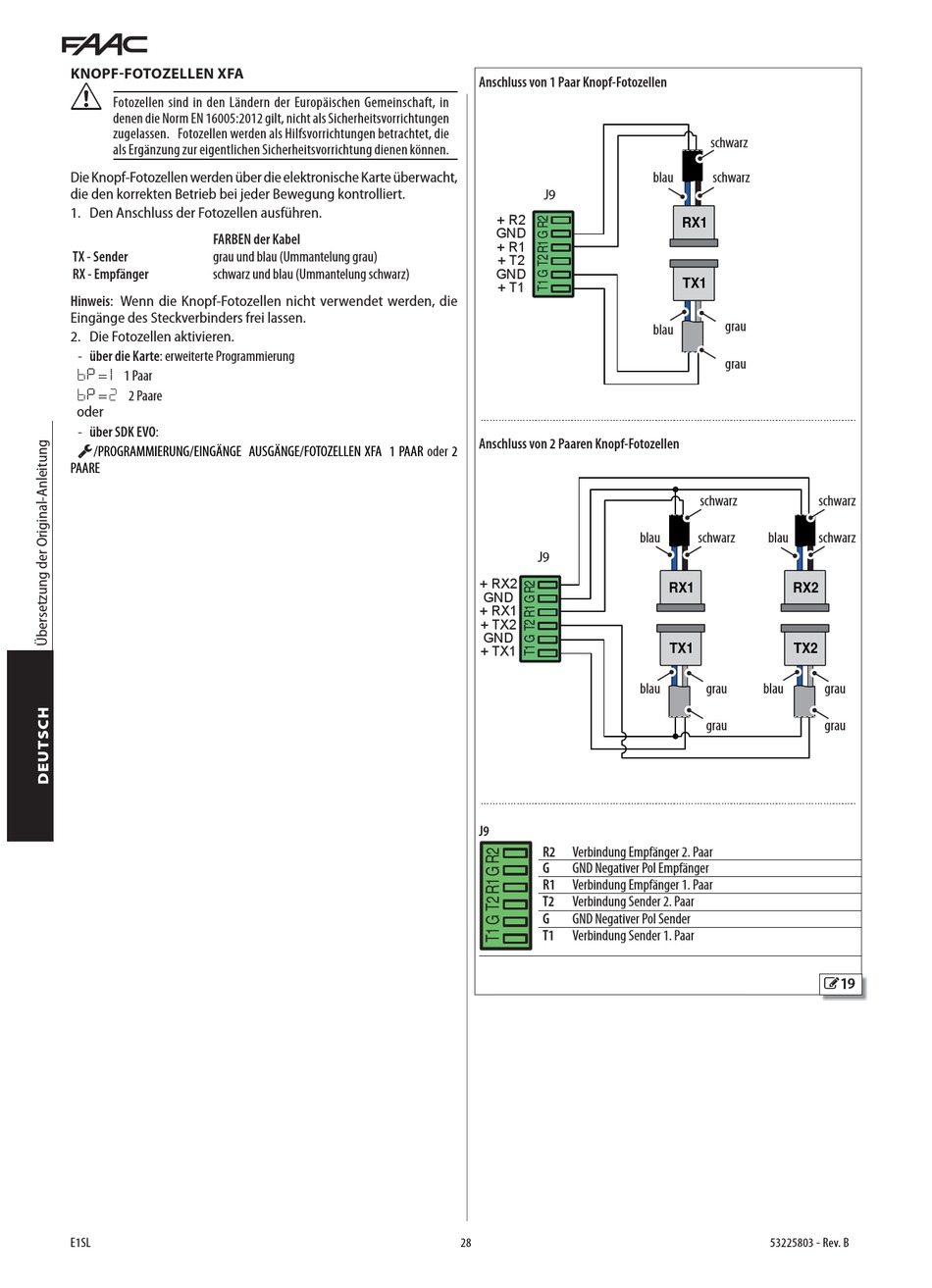

KNOPF-FOTOZELLEN XFA

!
Fotozellen sind in den Ländern der Europäischen Gemeinschaft, in
denen die Norm EN 16005:2012 gilt, nicht als Sicherheitsvorrichtungen
zugelassen. Fotozellen werden als Hilfsvorrichtungen betrachtet, die
als Ergänzung zur eigentlichen Sicherheitsvorrichtung dienen können.
Die Knopf-Fotozellen werden über die elektronische Karte überwacht,
die den korrekten Betrieb bei jeder Bewegung kontrolliert.
1. Den Anschluss der Fotozellen ausführen.
FARBEN der Kabel
TX - Sender grau und blau (Ummantelung grau)
RX - Empfänger schwarz und blau (Ummantelung schwarz)
Hinweis: Wenn die Knopf-Fotozellen nicht verwendet werden, die
Eingänge des Steckverbinders frei lassen.
2. Die Fotozellen aktivieren.
- über die Karte: erweiterte Programmierung
bP 1
= 1 Paar
bP 2
= 2 Paare
oder
- über SDK EVO:

/PROGRAMMIERUNG/EINGÄNGE AUSGÄNGE/FOTOZELLEN XFA 1 PAAR
PAARE
E1SL
Anschluss von 1 Paar Knopf-Fotozellen
J9
+ R2
GND
+ R1
+ T2
GND
+ T1
Anschluss von 2 Paaren Knopf-Fotozellen
oder 2
J9
+ RX2
GND
+ RX1
+ TX2
GND
+ TX1
J9
R2 Verbindung Empfänger 2. Paar
G GND Negativer Pol Empfänger
R1 Verbindung Empfänger 1. Paar
T2 Verbindung Sender 2. Paar
G GND Negativer Pol Sender
T1 Verbindung Sender 1. Paar
28
schwarz
blau schwarz
RX1
TX1
grau
blau
grau
schwarz
blau schwarz blau
RX1 RX2
TX1 TX2
blau grau blau
grau
