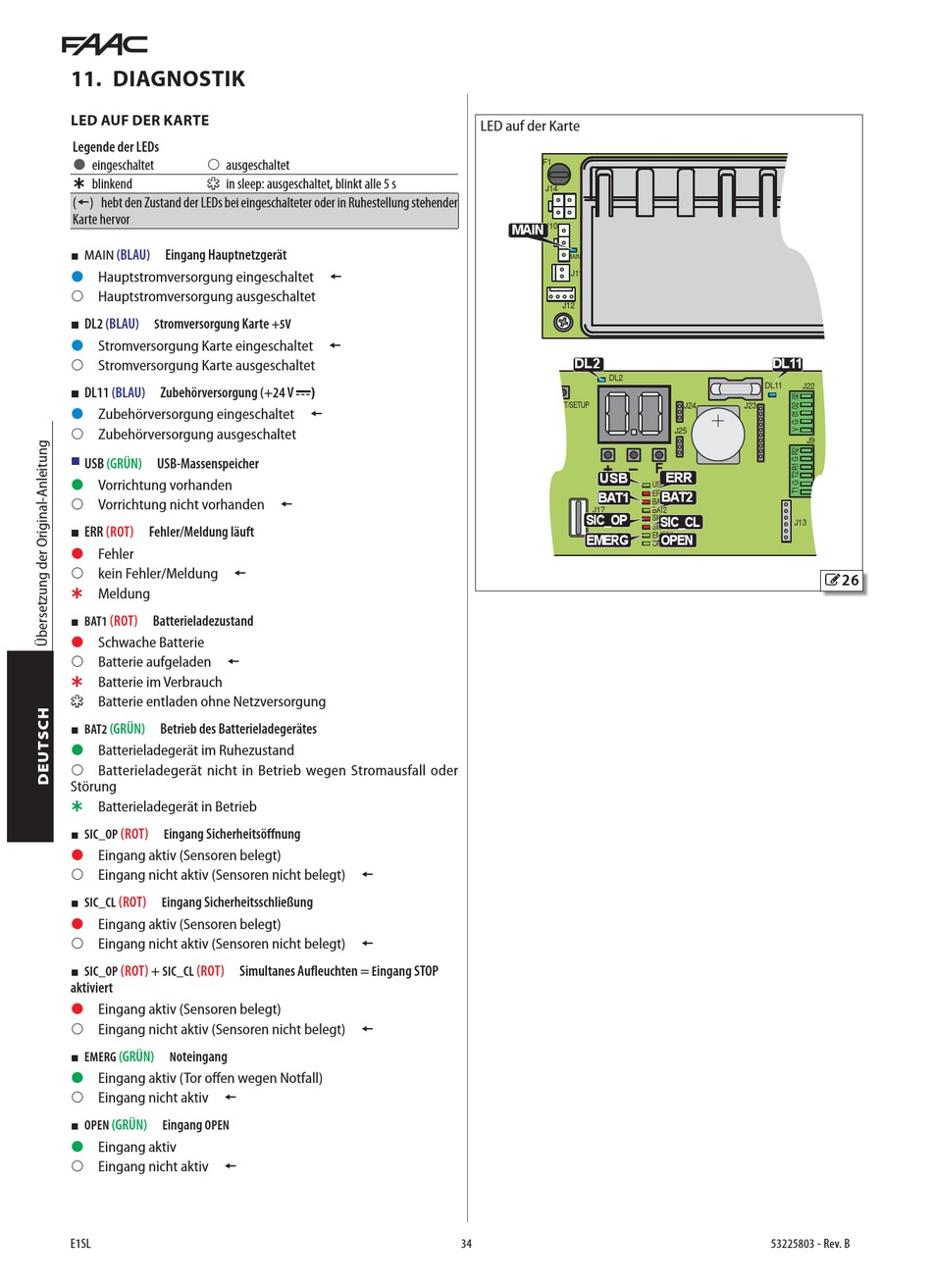

11. DIAGNOSTIK

LED AUF DER KARTE

Legende der LEDs
 eingeschaltet  ausgeschaltet
 blinkend  
in sleep: ausgeschaltet, blinkt alle 5 s
() hebt den Zustand der LEDs bei eingeschalteter oder in Ruhestellung stehender
Karte hervor
■ MAIN
(BLAU) Eingang Hauptnetzgerät
Hauptstromversorgung eingeschaltet 

 Hauptstromversorgung ausgeschaltet
■ DL2
(BLAU) tromversorgung Karte
S
Stromversorgung Karte eingeschaltet 

 Stromversorgung Karte ausgeschaltet
Zubehörversorgung (+24 V " )
■ DL11
(BLAU)
Zubehörversorgung eingeschaltet 

 Zubehörversorgung ausgeschaltet
■
USB (GRÜN) USB-Massenspeicher

Vorrichtung vorhanden
 Vorrichtung nicht vorhanden 
■ ERR
(ROT) Fehler/Meldung läuft

Fehler
 kein Fehler/Meldung 

Meldung
■ BAT1
(ROT) Batterieladezustand

Schwache Batterie
 Batterie aufgeladen 

Batterie im Verbrauch
 
Batterie entladen ohne Netzversorgung
■ BAT2
(GRÜN) Betrieb des Batterieladegerätes

Batterieladegerät im Ruhezustand
 Batterieladegerät nicht in Betrieb wegen Stromausfall oder
Störung

Batterieladegerät in Betrieb
■ SIC_OP
(ROT) ingang Sicherheitsöffnung
E

Eingang aktiv (Sensoren belegt)
 Eingang nicht aktiv (Sensoren nicht belegt) 
■ SIC_CL
(ROT) ingang Sicherheitsschließung
E

Eingang aktiv (Sensoren belegt)
 Eingang nicht aktiv (Sensoren nicht belegt) 
■ SIC_OP
(ROT) + (ROT) Simultanes Aufleuchten =
SIC_CL
aktiviert

Eingang aktiv (Sensoren belegt)
 Eingang nicht aktiv (Sensoren nicht belegt) 
■ EMERG
(GRÜN) oteingang
N

Eingang aktiv (Tor offen wegen Notfall)
 Eingang nicht aktiv 
■ OPEN
(GRÜN) ingang
E OPEN

Eingang aktiv
 Eingang nicht aktiv 
E1SL
+5V
ingang STOP
E
LED auf der Karte
F1
J14
MAIN
J10
MAIN
J11
J12
DL2
DL2
0.0
RESET/SETUP
+
-
USB
BAT1
J17
SIC_OP
EMERG
34
DL11
DL11
J22
J24 J23
J25
J9
F
ERR
USB
ERR BAT2
BAT1
BAT2
SIC _ OP
SIC_CL
J13
SIC _ CL
EMERG
OPEN
OPEN
26
