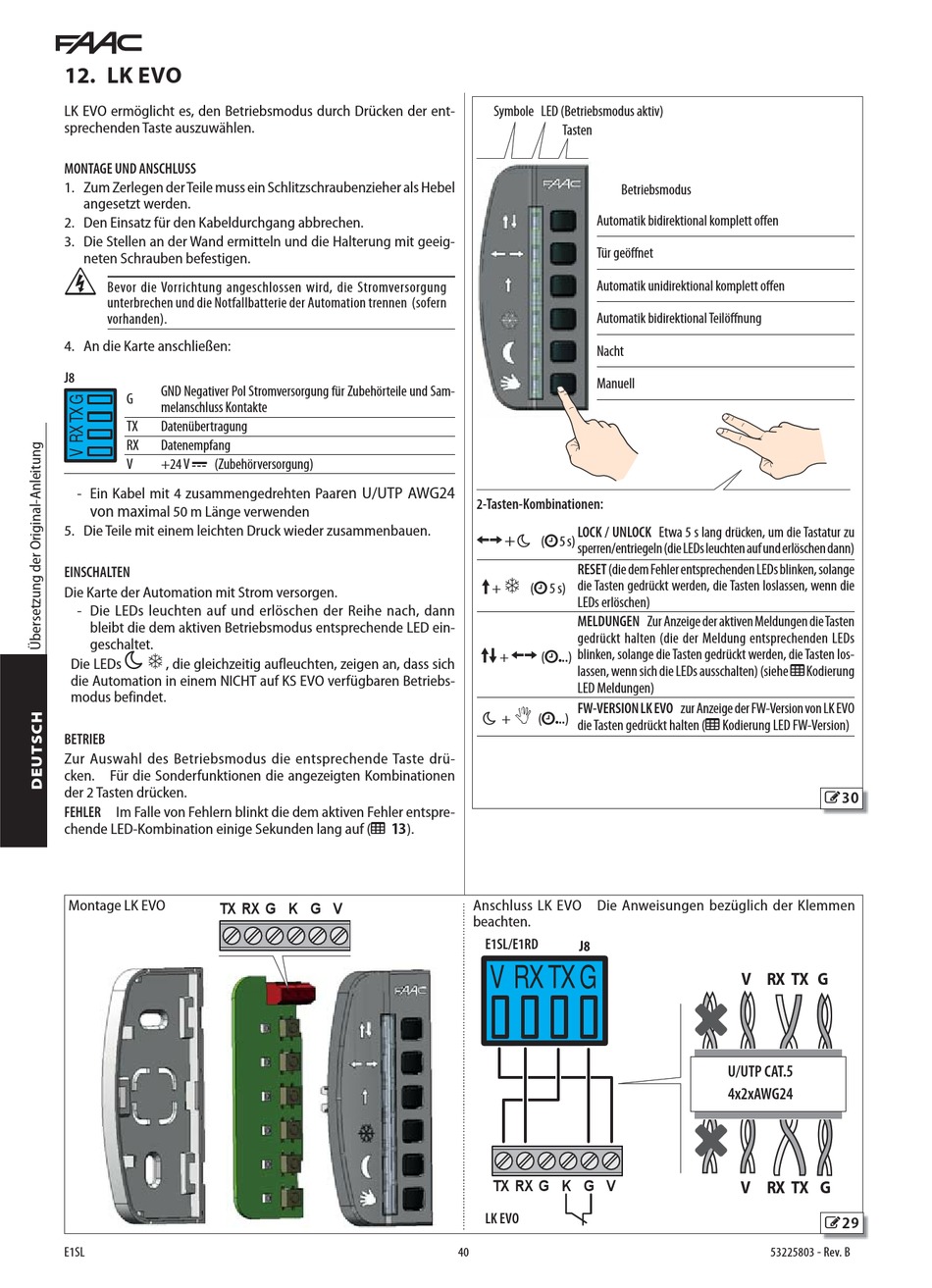

12. LK EVO

LK EVO ermöglicht es, den Betriebsmodus durch Drücken der ent-
sprechenden Taste auszuwählen.
MONTAGE UND ANSCHLUSS
1. Zum Zerlegen der Teile muss ein Schlitzschraubenzieher als Hebel
angesetzt werden.
2. Den Einsatz für den Kabeldurchgang abbrechen.
3. Die Stellen an der Wand ermitteln und die Halterung mit geeig-
neten Schrauben befestigen.
F
Bevor die Vorrichtung angeschlossen wird, die Stromversorgung
unterbrechen und die Notfallbatterie der Automation trennen (sofern
vorhanden).
4. An die Karte anschließen:
J8
GND Negativer Pol Stromversorgung für Zubehörteile und Sam-
G
melanschluss Kontakte
TX Datenübertragung
RX Datenempfang
+24 V " (Zubehörversorgung)
V
- Ein Kabel mit 4 zusammengedrehten Paa
von maxi
mal 50 m Länge verwenden
5. Die Teile mit einem leichten Druck wieder zusammenbauen.
EINSCHALTEN
Die Karte der Automation mit Strom versorgen.
- Die LEDs leuchten auf und erlöschen der Reihe nach, dann
bleibt die dem aktiven Betriebsmodus entsprechende LED ein-
geschaltet.
 
Die LEDs , die gleichzeitig aufleuchten, zeigen an, dass sich
die Automation in einem NICHT auf KS EVO verfügbaren Betriebs-
modus befindet.
BETRIEB
Zur Auswahl des Betriebsmodus die entsprechende Taste drü-
cken. Für die Sonderfunktionen die angezeigten Kombinationen
der 2 Tasten drücken.
FEHLER Im Falle von Fehlern blinkt die dem aktiven Fehler entspre-
chende LED-Kombination einige Sekunden lang auf ( 1 3).
Montage LK EVO
TX RX G K G V
E1SL
Symbole LED (Betriebsmodus aktiv)
ren U/UTP AWG24
2-Tasten-Kombinationen:
 + 


+
   
+

 +
Anschluss LK EVO Die Anweisungen bezüglich der Klemmen
beachten.
E1SL/E1RD
V RX TX G
TX RX G K G V
LK EVO
40
Tasten
Betriebsmodus
Automatik bidirektional komplett offen
Tür geöffnet
Automatik unidirektional komplett offen
Automatik bidirektional Teilöffnung
Nacht
Manuell
LOCK / UNLOCK Etwa 5 s lang drücken, um die Tastatur zu
 ( 5 s)
sperren/entriegeln (die LEDs leuchten auf und erlöschen dann)
RESET (die dem Fehler entsprechenden LEDs blinken, solange
die Tasten gedrückt werden, die Tasten loslassen, wenn die
( 5 s)
LEDs erlöschen)
MELDUNGEN Zur Anzeige der aktiven Meldungen die Tasten
gedrückt halten (die der Meldung entsprechenden LEDs
blinken, solange die Tasten gedrückt werden, die Tasten los-
(...)
lassen, wenn sich die LEDs ausschalten) (siehe  Kodierung
LED Meldungen)
FW-VERSION LK EVO zur Anzeige der FW-Version von LK EVO
(...)
die Tasten gedrückt halten ( Kodierung LED FW-Version)
J8


3 0
V RX TX G
U/UTP CAT.5
4x2xAWG24
V RX TX G
