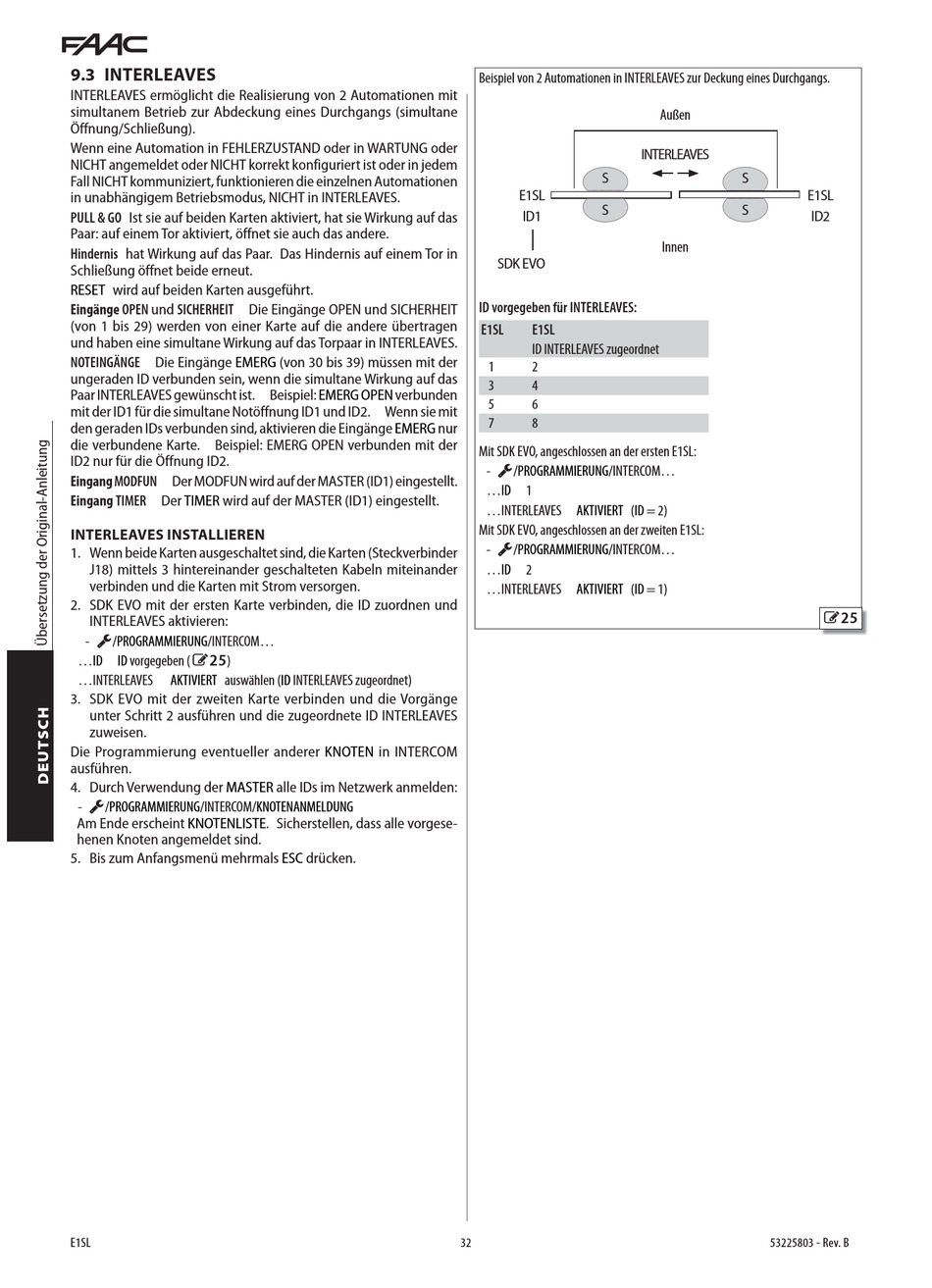

9.3 INTERLEAVES

INTERLEAVES ermöglicht die Realisierung von 2 Automationen mit
simultanem Betrieb zur Abdeckung eines Durchgangs (simultane
Öffnung/Schließung).
Wenn eine Automation in FEHLERZUSTAND oder in WARTUNG oder
NICHT angemeldet oder NICHT korrekt konfiguriert ist oder in jedem
Fall NICHT kommuniziert, funktionieren die einzelnen Automationen
in unabhängigem Betriebsmodus, NICHT in INTERLEAVES.
PULL & GO Ist sie auf beiden Karten aktiviert, hat sie Wirkung auf das
Paar: auf einem Tor aktiviert, öffnet sie auch das andere.
Hindernis hat Wirkung auf das Paar. Das Hindernis auf einem Tor in
Schließung öffnet beide erneut.
RESET wird auf beiden Karten ausgeführt.
Eingänge OPEN und SICHERHEIT Die Eingänge OPEN und SICHERHEIT
(von 1 bis 29) werden von einer Karte auf die andere übertragen
und haben eine simultane Wirkung auf das Torpaar in INTERLEAVES.
NOTEINGÄNGE Die Eingänge EMERG
ungeraden ID verbunden sein, wenn die simultane Wirkung auf das
Paar INTERLEAVES gewünscht ist. Beispiel:
mit der ID1 für die simultane Notöffnung ID1 und ID2. Wenn sie mit
den geraden IDs verbunden sind, aktivieren die Eingänge
die verbundene Karte. Beispiel: EMERG OPEN verbunden mit der
ID2 nur für die Öffnung ID2.
Eingang MODFUN Der MODFUN wird auf der MASTER (ID1) eingestellt.
Eingang TIMER Der
TIMER wird auf der MASTER (ID1) eingestellt.

INTERLEAVES INSTALLIEREN

1. Wenn beide Karten ausgeschaltet sind, die Karten (Steckverbinder
J18) mittels 3 hintereinander geschalteten Kabeln miteinander
verbinden und die Karten mit Strom versorgen.
2. SDK EVO mit der ersten Karte verbinden, die ID zuordnen und
INTERLEAVES aktivieren:
- /PROGRAMMIERUNG/INTERCOM...
vorgegeben (  25)
...ID ID
...INTERLEAVES AKTIVIERT auswählen
3. SDK EVO mit der zweiten Karte verbinden und die Vorgänge
unter Schritt 2 ausführen und die zugeordnete ID INTERLEAVES
zuweisen.
Die Programmierung eventueller anderer
ausführen.
4. Durch Verwendung der MASTER
/PROGRAMMIERUNG/INTERCOM/KNOTENANMELDUNG
-
Am Ende erscheint KNOTENLISTE. Sicherstellen, dass alle vorgese-
henen Knoten angemeldet sind.
5. Bis zum Anfangsmenü mehrmals
E1SL
(von 30 bis 39) müssen mit der
EMERG OPEN verbunden
EMERG nur
(ID INTERLEAVES zugeordnet)
KNOTEN in INTERCOM
alle IDs im Netzwerk anmelden:
ESC drücken.
Beispiel von 2 Automationen in INTERLEAVES zur Deckung eines Durchgangs.
S
E1SL
S
ID1
SDK EVO
ID vorgegeben für INTERLEAVES:
E1SL E1SL
ID INTERLEAVES zugeordnet
1 2
3 4
5 6
7 8
Mit SDK EVO, angeschlossen an der ersten E1SL:
- /PROGRAMMIERUNG/INTERCOM...
...ID 1
...INTERLEAVES AKTIVIERT (ID
Mit SDK EVO, angeschlossen an der zweiten E1SL:
- /PROGRAMMIERUNG/INTERCOM...
...ID 2
...INTERLEAVES AKTIVIERT (ID
32
Außen
INTERLEAVES
S
E1SL
S
ID2
Innen
= 2)
= 1)
532258 03 - Rev. B
25
