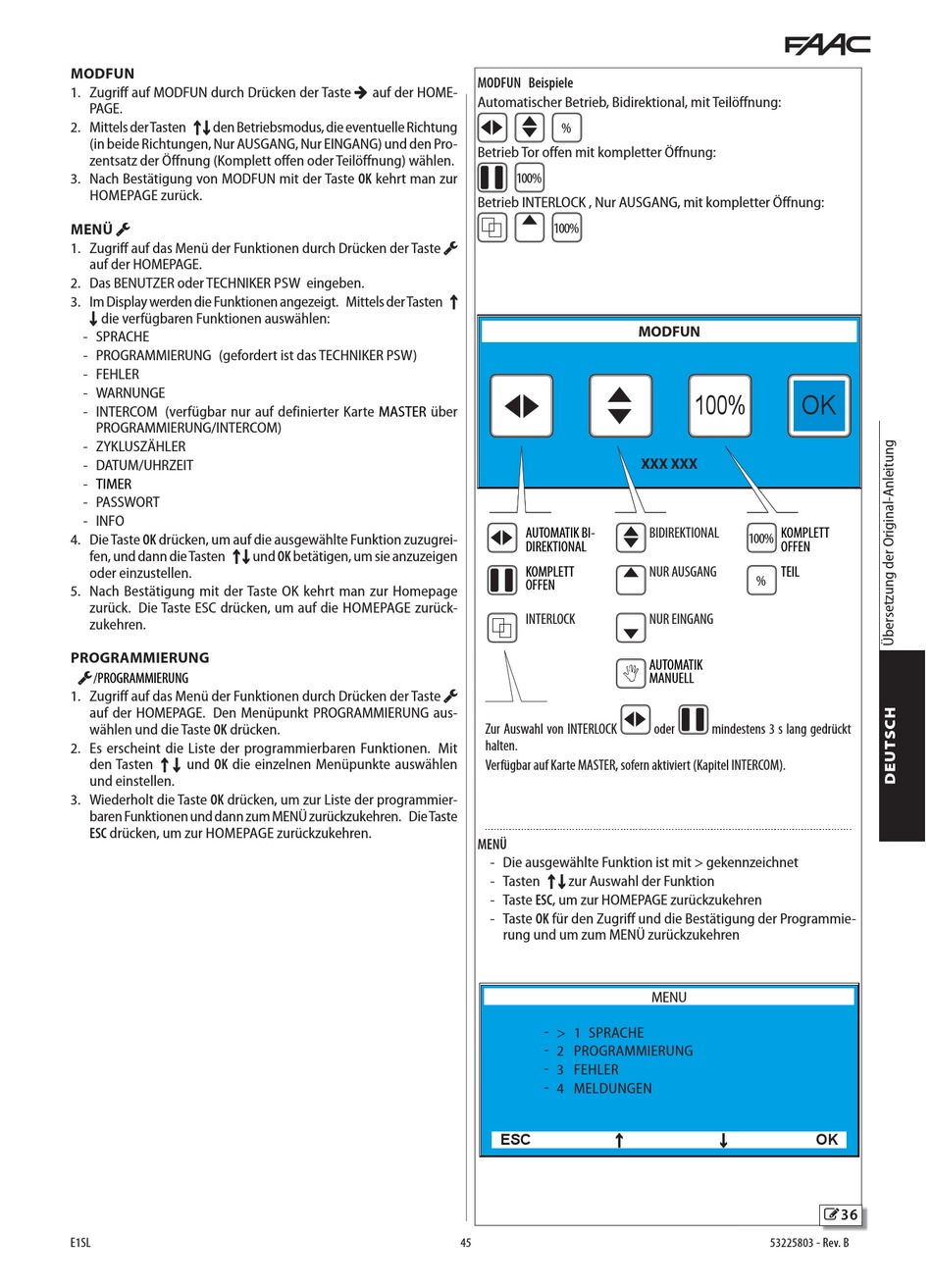

MODFUN

1. Zugriff auf MODFUN durch Drücken der Taste  auf der HOME-
PAGE.
2. Mittels der Tasten ↑ ↓ ↓ den Betriebsmodus, die eventuelle Richtung
(in beide Richtungen, Nur AUSGANG, Nur EINGANG) und den Pro-
zentsatz der Öffnung (Komplett offen oder Teilöffnung) wählen.
3. Nach Bestätigung von MODFUN mit der Taste OK kehrt man zur
HOMEPAGE zurück.
MENÜ 
1. Zugriff auf das Menü der Funktionen durch Drücken der Taste 
auf der HOMEPAGE.
2. Das BENUTZER oder TECHNIKER PSW eingeben.
3. Im Display werden die Funktionen angezeigt. Mittels der Tasten ↑
↓ ↓ die verfügbaren Funktionen auswählen:
- SPRACHE
- PROGRAMMIERUNG (gefordert ist das TECHNIKER PSW)
- FEHLER
- WARNUNGE
- INTERCOM (verfügbar nur auf definierter Karte
PROGRAMMIERUNG/INTERCOM)
- ZYKLUSZÄHLER
- DATUM/UHRZEIT
-
TIMER
- PASSWORT
- INFO
4. Die Taste OK drücken, um auf die ausgewählte Funktion zuzugrei-
fen, und dann die Tasten ↑ ↓ ↓ und OK betätigen, um sie anzuzeigen
oder einzustellen.
5. Nach Bestätigung mit der Taste OK kehrt man zur Homepage
zurück. Die Taste ESC drücken, um auf die HOMEPAGE zurück-
zukehren.

PROGRAMMIERUNG

/PROGRAMMIERUNG
1. Zugriff auf das Menü der Funktionen durch Drücken der Taste 
auf der HOMEPAGE. Den Menüpunkt PROGRAMMIERUNG aus-
wählen und die Taste OK drücken.
2. Es erscheint die Liste der programmierbaren Funktionen. Mit
den Tasten ↑ ↓ ↓ und OK die einzelnen Menüpunkte auswählen
und einstellen.
3. Wiederholt die Taste OK drücken, um zur Liste der programmier-
baren Funktionen und dann zum MENÜ zurückzukehren. Die Taste
ESC drücken, um zur HOMEPAGE zurückzukehren.
E1SL
MODFUN Beispiele
Automatischer Betrieb, Bidirektional, mit Teilöffnung:

Betrieb Tor offen mit kompletter Öffnung:
100%
Betrieb INTERLOCK , Nur AUSGANG, mit kompletter Öffnung:
100%
 
MASTER über
AUTOMATIK BI-

DIREKTIONAL
KOMPLETT
OFFEN
INTERLOCK
Zur Auswahl von INTERLOCK
halten.
Verfügbar auf Karte MASTER, sofern aktiviert (Kapitel INTERCOM).
MENÜ
- Die ausgewählte Funktion ist mit > gekennzeichnet
- Tasten ↑ ↓ zur Auswahl der Funktion
- Taste ESC, um zur HOMEPAGE zurückzukehren
- Taste OK für den Zugriff und die Bestätigung der Programmie-
rung und um zum MENÜ zurückzukehren
- > 1 SPRACHE
- 2 PROGRAMMIERUNG
- 3 FEHLER
- 4 MELDUNGEN
ESC
45
%
MODFUN
 
100% 100%
 
XXX XXX XXX XXX
BIDIREKTIONAL
NUR AUSGANG
NUR EINGANG
AUTOMATIK

MANUELL

oder mindestens 3 s lang gedrückt
MENU
↑ ↓
OK OK
KOMPLETT
100%
OFFEN
TEIL
%
OK
3 6
