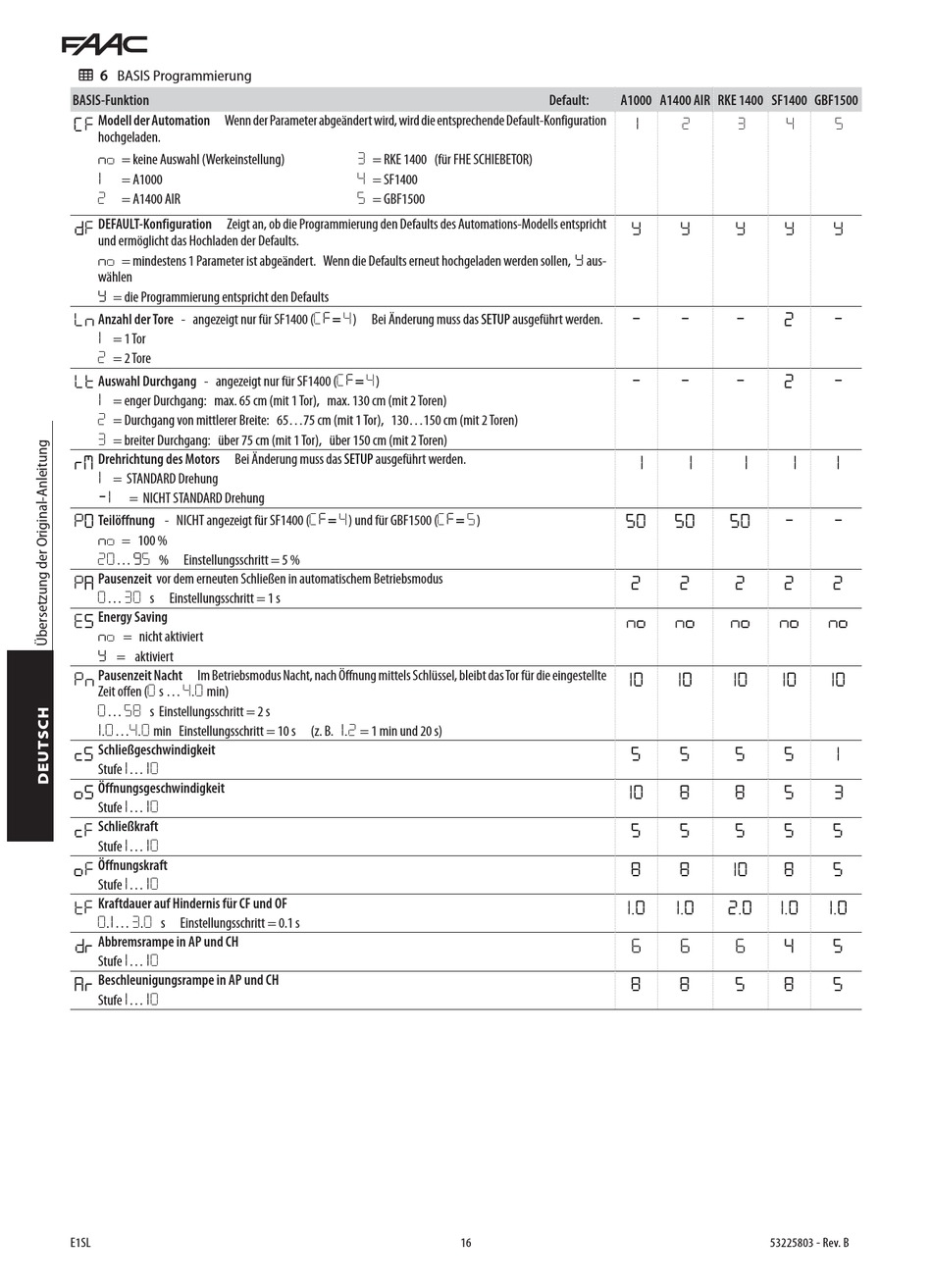

 6 BASIS Programmierung
BASIS-Funktion
CF
Modell der Automation Wenn der Parameter abgeändert wird, wird die entsprechende Default-Konfiguration
hochgeladen.
no
= keine Auswahl (Werkeinstellung)
1
= A1000
2
= A1400 AIR
dF DEFAULT-Konfiguration Zeigt an, ob die Programmierung den Defaults des Automations-Modells entspricht
und ermöglicht das Hochladen der Defaults.
no
= mindestens 1 Parameter ist abgeändert. Wenn die Defaults erneut hochgeladen werden sollen,
wählen
Y
= die Programmierung entspricht den Defaults
Ln
Anzahl der Tore - angezeigt nur für SF1400 (
1
= 1 Tor
2
= 2 Tore
Lt
Auswahl Durchgang - angezeigt nur für SF1400 (
1
= enger Durchgang: max. 65 cm (mit 1 Tor), max. 130 cm (mit 2 Toren)
2
= Durchgang von mittlerer Breite: 65...75 cm (mit 1 Tor), 130...150 cm (mit 2 Toren)
3
= breiter Durchgang: über 75 cm (mit 1 Tor), über 150 cm (mit 2 Toren)
rM Drehrichtung des Motors Bei Änderung muss das
1
= STANDARD Drehung
-1
= NICHT STANDARD Drehung
PO
Teilöffnung - NICHT angezeigt für SF1400 (
no
= 100 %
20 95
... % Einstellungsschritt = 5 %
PA Pausenzeit vor dem erneuten Schließen in automatischem Betriebsmodus
0 30
... s Einstellungsschritt = 1 s
ES
Energy Saving
no
= nicht aktiviert
Y
= aktiviert
Pn
Pausenzeit Nacht Im Betriebsmodus Nacht, nach Öffnung mittels Schlüssel, bleibt das Tor für die eingestellte
0 4.0
Zeit offen ( s ... min)
0 58
... s Einstellungsschritt = 2 s
1.0 4.0
... min Einstellungsschritt = 10 s (z. B.
cS
Schließgeschwindigkeit
1 10
Stufe ...
oS
Öffnungsgeschwindigkeit
1 10
Stufe ...
cF Schließkraft
1 10
Stufe ...
oF Öffnungskraft
1 10
Stufe ...
tF Kraftdauer auf Hindernis für CF und OF
0.1 3.0
... s Einstellungsschritt = 0.1 s
dr Abbremsrampe in AP und CH
1 10
Stufe ...
Ar
Beschleunigungsrampe in AP und CH
1 10
Stufe ...
E1SL
3
= RKE 1400 (für FHE SCHIEBETOR)
4
= SF1400
5
= GBF1500
CF = 4
) Bei Änderung muss das SETUP
CF = 4
)
SETUP ausgeführt werden.
CF 4 CF 5
= =
) und für GBF1500 ( )
1.2
= 1 min und 20 s)
16
Default: A1000 A1400 AIR RKE 1400 SF1400 GBF1500
1 2
Y Y
Y
aus-
- -
ausgeführt werden.
- -
1
50 50
2 2
no no
10 10
5 5
10 8
5 5
8 8
1.0 1.0
6 6
8 8
3 4 5
Y Y Y
- 2 -
- 2 -
1 1 1 1
50 - -
2 2 2
no no no
10 10 10
5 5 1
8 5 3
5 5 5
10 8 5
2.0 1.0 1.0
6 4 5
5 8 5
