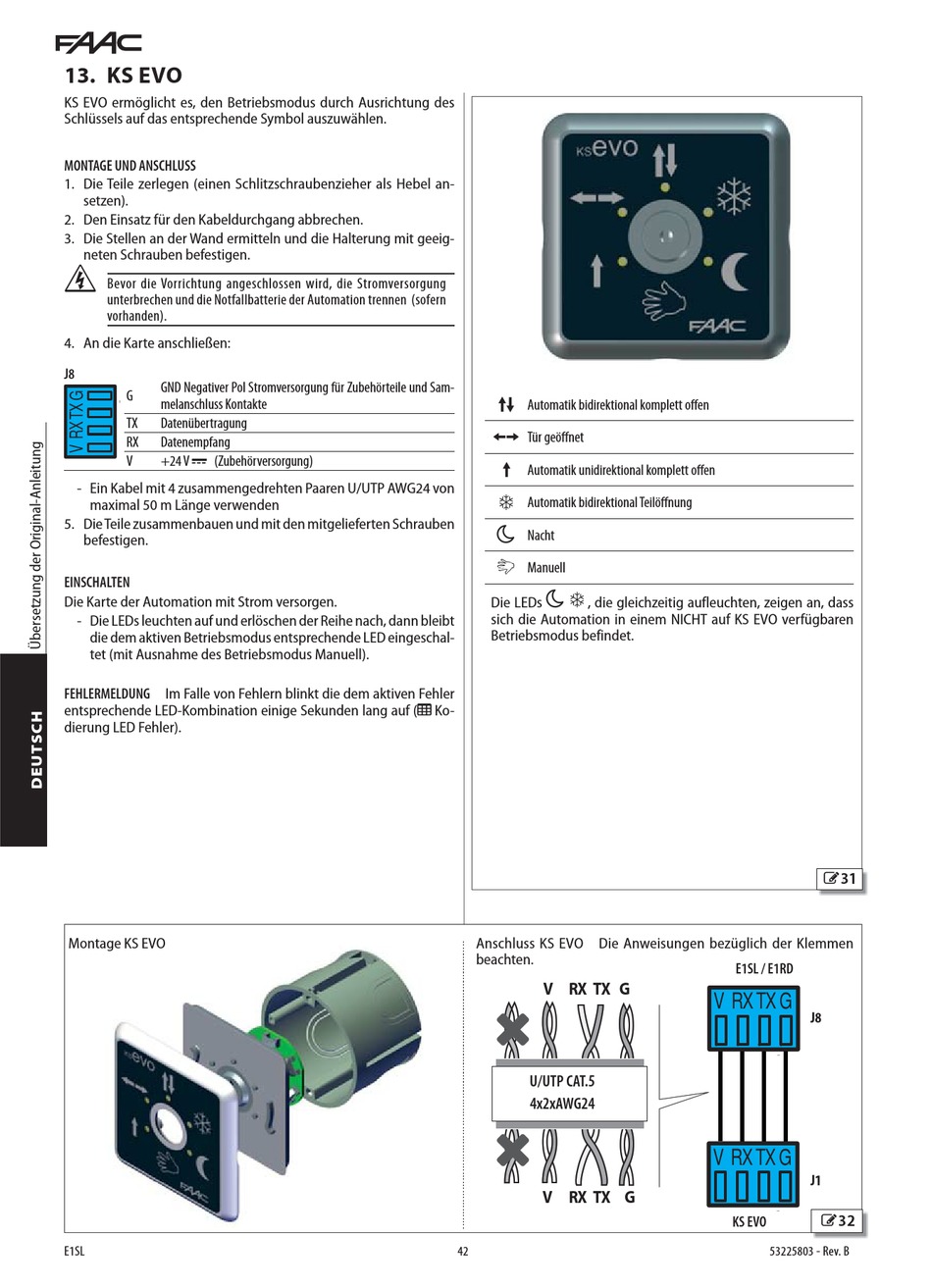

13. KS EVO

KS EVO ermöglicht es, den Betriebsmodus durch Ausrichtung des
Schlüssels auf das entsprechende Symbol auszuwählen.
MONTAGE UND ANSCHLUSS
1. Die Teile zerlegen (einen Schlitzschraubenzieher als Hebel an-
setzen).
2. Den Einsatz für den Kabeldurchgang abbrechen.
3. Die Stellen an der Wand ermitteln und die Halterung mit geeig-
neten Schrauben befestigen.
F
Bevor die Vorrichtung angeschlossen wird, die Stromversorgung
unterbrechen und die Notfallbatterie der Automation trennen (sofern
vorhanden).
4. An die Karte anschließen:
J8
GND Negativer Pol Stromversorgung für Zubehörteile und Sam-
G
J
melanschluss Kontakte
TX Datenübertragung
RX Datenempfang
+24 V " (Zubehörversorgung)
V
- Ein Kabel mit 4 zusammengedrehten Paaren U/UTP AWG24 von
maximal 50 m Länge verwenden
5. Die Teile zusammenbauen und mit den mitgelieferten Schrauben
befestigen.
EINSCHALTEN
Die Karte der Automation mit Strom versorgen.
- Die LEDs leuchten auf und erlöschen der Reihe nach, dann bleibt
die dem aktiven Betriebsmodus entsprechende LED eingeschal-
tet (mit Ausnahme des Betriebsmodus Manuell).
FEHLERMELDUNG Im Falle von Fehlern blinkt die dem aktiven Fehler
entsprechende LED-Kombination einige Sekunden lang auf ( Ko-
dierung LED Fehler).
Montage KS EVO
E1SL
 
Automatik bidirektional komplett offen
 
Tür geöffnet

Automatik unidirektional komplett offen

Automatik bidirektional Teilöffnung

Nacht
Manuell
 
Die LEDs , die gleichzeitig aufleuchten, zeigen an, dass
sich die Automation in einem NICHT auf KS EVO verfügbaren
Betriebsmodus befindet.
Anschluss KS EVO Die Anweisungen bezüglich der Klemmen
beachten.
V RX TX G

U/UTP CAT.5
4x2xAWG24

V RX TX G
42
3 1
E1SL / E1RD
V RX TX G
J8
V RX TX G
J1
3 2
KS EVO
532258 03 - Rev. B
