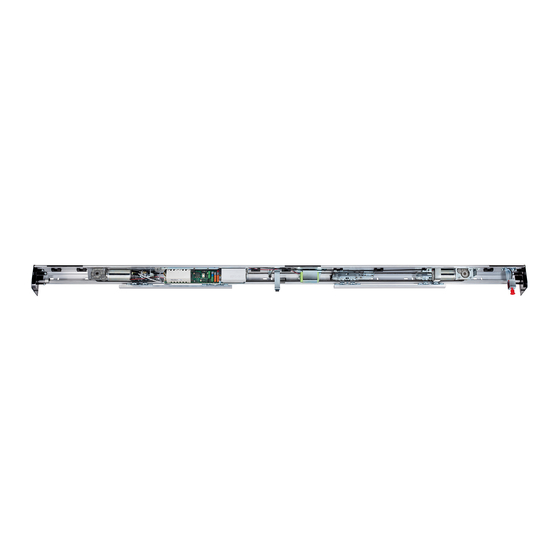

FAAC A1400 AIR RD Bedienungsanleitung
Redundanter antrieb für automatische schiebetüren in fluchtwegen
Verwandte Anleitungen für FAAC A1400 AIR RD
Inhaltszusammenfassung für FAAC A1400 AIR RD

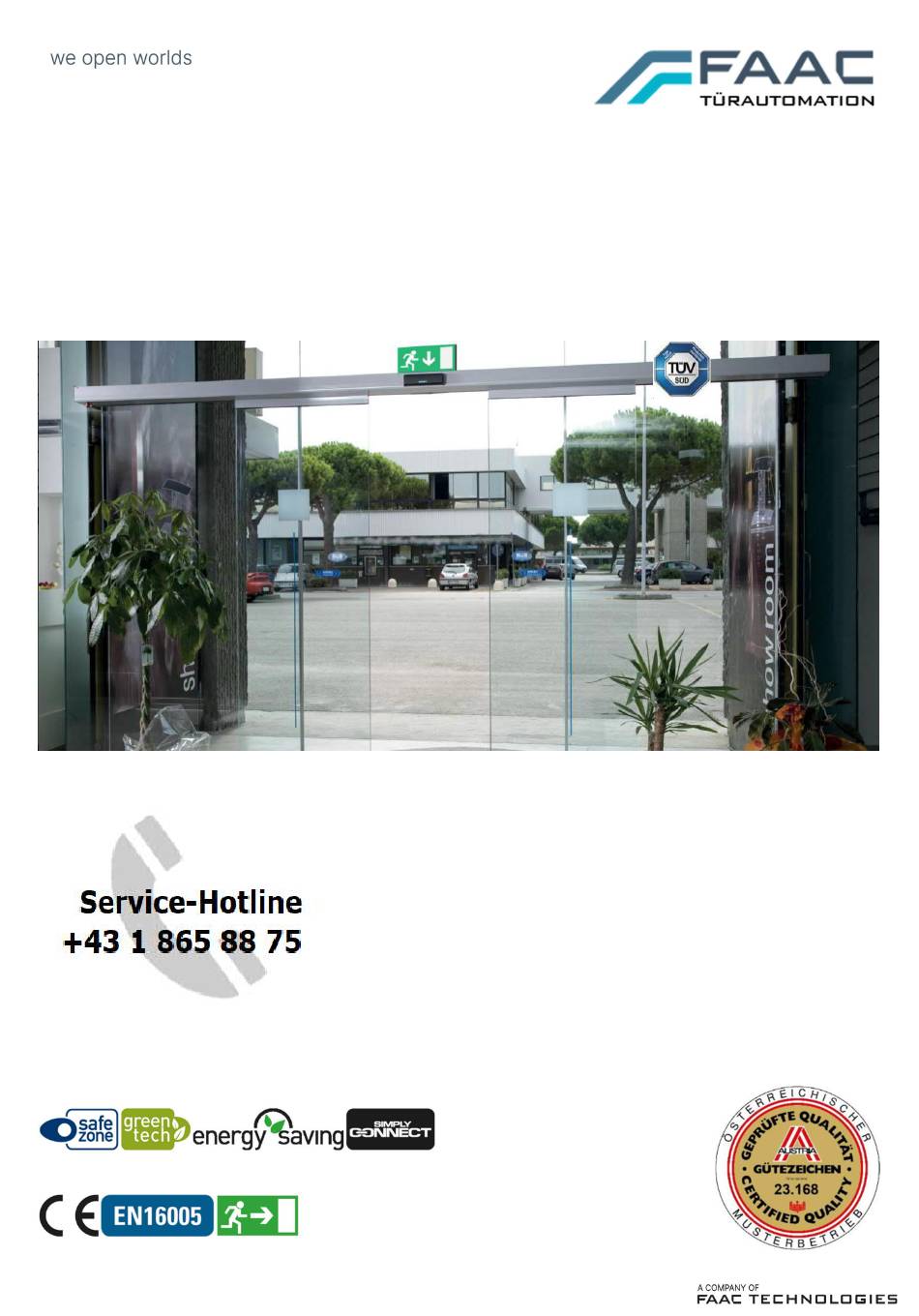

- Seite 1 Bedienungsanleitung FAAC A1400 AIR RD Redundanter Antrieb für automatische Schiebetüren in Fluchtwegen FAAC Türautomation Austria GmbH record Exklusivvertrieb Zwingenstrasse 17 2380 Perchtoldsdorf www.faac.co.at FAAC A1400 AIR RD Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Allgemeines, Einführung in die Bedienungsanleitung………………………… 1.1. Anwendungsbereich FAAC STA/TSA A1400 AIR RD………………………………………………... 1.2. Zielgruppen………………………………………………………………………………………………… 1.3. Pflege der Anlage…………………………………………………………………………………………. 1.4. Wartung, Unterhalt………………………………………………………………………………………... Sicherheitshinweise………………………………………………………………….. 2.1. Bestimmungsgemäße Verwendung…………………………………………………………………….. 2.2. Allgemeine Sicherheits- und Unfallverhütungs-Vorschiften………………………………………….. 2.3. Restrisiken & Gefahrenhinweise………………………………………………………………………… 2.4. Überprüfung von Sicherheitseinrichtungen…………………………………………………………….. 2.5. -
Seite 3: Allgemeines, Einführung In Die Bedienungsanleitung
1. Allgemeines, Einführung in die Bedienungsanleitung 1.1. Anwendungsbereich FAAC STA/TSA A1400 AIR RD Das System FAAC A1400 AIR RD beinhaltet folgende Bauarten, für welche diese Anleitung Gültigkeit hat. Einseitig oder beidseitig öffnende Schiebetüren ("STA"), oder Teleskopschiebetüren ("TSA") mit Antriebsmodul A1400 AIR RD. -
Seite 4: Sicherheitshinweise
2. Sicherheitshinweise Die Schiebetür FAAC System A1400 AIR RD ist nach dem aktuellen Stand der Technik und den anerkannten sicherheitstechnischen Regeln und Vorschriften für den Einsatz in Fluchtwegen entwickelt worden. Montage-, Wartungs- und Instandhaltungsarbeiten am FAAC System A1400 AIR RD dürfen nur von ausgebildeten und autorisierten Personen (Sachkundigen) durchgeführt werden. -
Seite 5: Überprüfung Von Sicherheitseinrichtungen
2.5. Anmerkungen für den sicheren Betrieb Das für den Einsatz in Fluchtwegen entwickelte FAAC System A1400 AIR RD gewährleistet, sofern korrekt installiert, gewartet, und benutzt, einen hohen Sicherheitsstand. Der mit dem Gebrauch der Türanlage beauftragte Bediener ist für den Zustand der Anlage verantwortlich und muss: a. -
Seite 6: Notizen
FAAC Türautomation Austria GmbH übernimmt keinerlei Verantwortung für Schäden, die durch unsachgemäßen oder nicht bestimmungsgemäßen Gebrauch der automatischen Türe verursacht werden! Nicht gestatteter Gebrauch des FAAC System A1400 AIR RD: die automatische Türanlage für andere Zwecke zu verwenden als die VORGESEHENEN VERWENDUNGSZWECKE! ... -
Seite 7: Bedienungsanleitung
Wahl der Betriebsarten Die elektronische Bedienungseinheit KS EVO ist eine komfortable selbsterklärende Eingabe- und Ausgabeeinheit zur Kontrolle und Steuerung von FAAC Türantrieben. Blaue LED's an den einzelnen Symbolen klären den Bediener auf einen Blick über eingestellte Betriebsart und Status der automatischen Türanlage auf. -
Seite 8: Fehlercodeliste
3.2. Fehlercode-Liste Sie haben eine Frage zu einem Problem, oder möchten einen Techniker anfordern? +43 1 865 88 75 Rufen Sie uns an, unter: Unser Serviceteam hilft Ihnen gerne weiter! FAAC A1400 AIR RD Bedienungsanleitung... -
Seite 9: Reset Funktion - Neustart Der Steuerung
Diese Funktion wird durchgeführt: Beim Wechsel der Betriebsart von: Nacht -> Automatik Manuell -> Automatik Mindestens alle 24h, außer die Türe ist verriegelt (Nacht Nach einem Stromausfall Nach einem Neustart der Steuerung (RESET Funktion) FAAC A1400 AIR RD Bedienungsanleitung... -
Seite 10: Verhalten Im Störfall
2. Sicherung F1 öffnen (Kappe leicht eindrücken und eine ¼ Umdrehung gegen den Uhrzeigersinn drehen) (Die Gefahr eines Stromschlages ist beim Öffnen der Sicherung nicht gegeben da die max. Spannungsstärke bei 24V liegt = Schutzkleinspannung) FAAC A1400 AIR RD Bedienungsanleitung... -
Seite 11: Manuelles Schließen Im Störfall
Öffnen der Antriebsverkleidung (aufklappen) Hinweis: Mit beiden Händen zwischen Antriebsverkleidung und Türflügel greifen und nach oben schwenken (fester Ruck erforderlich). Klappen Sie die rote Antriebsverkleidungsstütze heraus, um die Antriebsverkleidung in der offenen Position zu fixieren. FAAC A1400 AIR RD Bedienungsanleitung... - Seite 12 Verriegelungsstück (1) in die angegebene Richtung (2). Prüfen Sie anschließend von Hand, ob die Türe wirklich verriegelt ist. Versuchen Sie die Türflügel etwas auf und zu, zu bewegen, um zu gewährleisten, dass das Verriegelungs- stück eingerastet ist. FAAC A1400 AIR RD Bedienungsanleitung...
-
Seite 13: Notöffnung Wenn Stromversorgung Vorhanden
Die verfügbaren Ausführungen sind nachstehend abgebildet. Sie sind jedoch grundsätzlich in der Funktion identisch. 4.5.2. Vorgehen bei einer Notöffnung Notöffnung Öffnen der Entriegelungsklappe Durch Zug an der Entriegelungsklappe nach unten wird die Türe entriegelt ACHTUNG: die Türanlage öffnet von selbst FAAC A1400 AIR RD Bedienungsanleitung... -
Seite 14: Schutzflügel (Optional)
Schwenken Sie den Schutzflügel zu Lockern Sie die Linsenkopf-Schraube wieder, schieben Sie diese nach unten und fixieren Sie sie mit Hilfe des Schlitz-Schraubenziehers, um ein unbefugtes Öffnen zu verhindern. Danach kann die Betriebsart gewählt werden FAAC A1400 AIR RD Bedienungsanleitung... -
Seite 15: Funktions- Und Sicherheitsüberprüfung
Monaten, einer wiederkehrenden Prüfung zu unterziehen: 9. kraftbetriebene Türen und Tore“ ÖNORM EN 16005 Ausgabe 2016-03-01 Hier finden sich Informationen zur normgerechten Nutzungssicherheit an kraftbetätigten Türen und im Besonderen Hinweise zur Wartung (Kapitel 4.2. – Benutzerinformationen) FAAC A1400 AIR RD Bedienungsanleitung... -
Seite 16: Allgemeine Anweisungen Zu Wartungstätigkeiten, Die Vom Betreiber Durchgeführt Werden Können
Scharnieren sicher einrasten Kontrollieren Sie den Ein Schutzflügel soll sämtliche Schutzflügel mechanischen Zustand des Quetsch- und Scherstellen (optional – je nach Notwendigkeit) Schutzflügels verhindern Überprüfen Sie insbesondere den Schliessmechanismus FAAC A1400 AIR RD Bedienungsanleitung... -
Seite 17: Herstellervorschriften Für Wartung, Instandhaltung Und Sicherheitsüberprüfung
Die Sicherheitsüberprüfung lt. gesetzlicher Vorschrift muss in das Prüfbuch eingetragen werden. Bei Feststellung eines Mangels muss dieser behoben werden. Eine kompetente Wartung inklusive Sicherheitsüberprüfung durch FAAC Türautomation Austria GmbH hilft Ihnen nicht nur aus einer Hand die Einhaltung von Normen, Vorschriften und Gesetzen zu gewährleisten, sondern auch durch fachgerechte Wartung durch den Hersteller die... - Seite 18 16. Überprüfen sämtlicher Kabel- und Steckverbindungen im Antrieb 17. Kontrolle auf vorschriftsmäßige Kabelverlegung 18. Anschluss des externen FAAC - Anlagenprogrammiergerätes „SDK-EVO“ 19. Überprüfen der bestehenden Softwareversion der Anlagensteuerung und bei Bedarf Update durchführen (Die Software wird ständig aktualisiert um die jeweils aktuellsten Richtlinien und Vorschriften, sowie ggfs. neue Komfortbedürfnisse zu erfüllen) 20.
-
Seite 19: Technische Daten Und Betriebsbedingungen
6.5. Technische Daten und Betriebsbedingungen FAAC A1400 AIR RD Bedienungsanleitung...
