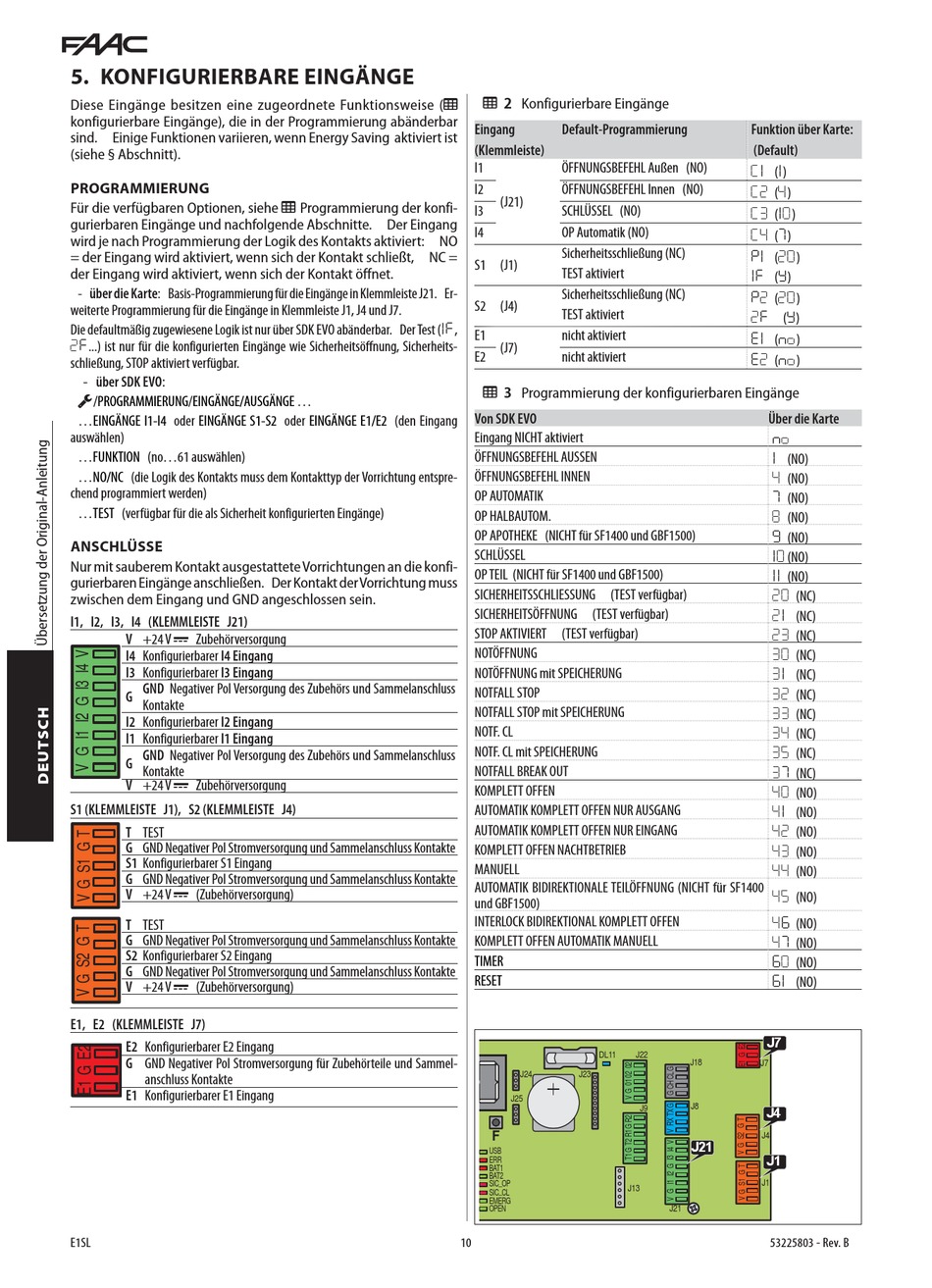

5. KONFIGURIERBARE EINGÄNGE
Diese Eingänge besitzen eine zugeordnete Funktionsweise (
konfigurierbare Eingänge), die in der Programmierung abänderbar
sind. Einige Funktionen variieren, wenn Energy Saving aktiviert ist
(siehe § Abschnitt).

PROGRAMMIERUNG

Für die verfügbaren Optionen, siehe  Programmierung der konfi-
gurierbaren Eingänge und nachfolgende Abschnitte. Der Eingang
wird je nach Programmierung der Logik des Kontakts aktiviert: NO
= der Eingang wird aktiviert, wenn sich der Kontakt schließt, NC =
der Eingang wird aktiviert, wenn sich der Kontakt öffnet.
- über die Karte: Basis-Programmierung für die Eingänge in Klemmleiste J21. Er-
weiterte Programmierung für die Eingänge in Klemmleiste J1, J4 und J7.
Die defaultmäßig zugewiesene Logik ist nur über SDK EVO abänderbar. Der Test (
2F
...) ist nur für die konfigurierten Eingänge wie Sicherheitsöffnung, Sicherheits-
schließung, STOP aktiviert verfügbar.
- über SDK EVO:
/PROGRAMMIERUNG/EINGÄNGE/AUSGÄNGE
...EINGÄNGE I1-I4 oder EINGÄNGE S1-S2
auswählen)
...FUNKTION (no...61 auswählen)
...NO/NC (die Logik des Kontakts muss dem Kontakttyp der Vorrichtung entspre-
chend programmiert werden)
...TEST (verfügbar für die als Sicherheit konfigurierten Eingänge)
ANSCHLÜSSE
Nur mit sauberem Kontakt ausgestattete Vorrichtungen an die konfi-
gurierbaren Eingänge anschließen. Der Kontakt der Vorrichtung muss
zwischen dem Eingang und GND angeschlossen sein.
I1, I2, I3, I4 (KLEMMLEISTE J21)
V +24 V " Zubehörversorgung
I4 Konfigurierbarer I4 Eingang
I3 Konfigurierbarer I3 Eingang
GND Negativer Pol Versorgung des Zubehörs und Sammelanschluss
G
Kontakte
I2 Konfigurierbarer I2 Eingang
I1 Konfigurierbarer I1 Eingang
GND Negativer Pol Versorgung des Zubehörs und Sammelanschluss
G
Kontakte
V +24 V " Zubehörversorgung
S1 (KLEMMLEISTE J1), S2 (KLEMMLEISTE J4)
T TEST
G GND Negativer Pol Stromversorgung und Sammelanschluss Kontakte
S1 Konfigurierbarer S1 Eingang
G GND Negativer Pol Stromversorgung und Sammelanschluss Kontakte
V +24 V " (Zubehörversorgung)
T TEST
G GND Negativer Pol Stromversorgung und Sammelanschluss Kontakte
S2 Konfigurierbarer S2 Eingang
G GND Negativer Pol Stromversorgung und Sammelanschluss Kontakte
V +24 V " (Zubehörversorgung)
E1, E2 (KLEMMLEISTE J7)
E2 Konfigurierbarer E2 Eingang
G GND Negativer Pol Stromversorgung für Zubehörteile und Sammel-
anschluss Kontakte
E1 Konfigurierbarer E1 Eingang
E1SL
1F
,
...
oder EINGÄNGE E1/E2 (den Eingang
 2 Konfigurierbare Eingänge
Eingang Default-Programmierung
(Klemmleiste)
I1 ÖFFNUNGSBEFEHL Außen (NO)
I2 ÖFFNUNGSBEFEHL Innen (NO)
(J21)
I3 SCHLÜSSEL (NO)
I4 OP Automatik (NO)
Sicherheitsschließung (NC)
S1 (J1)
TEST aktiviert
Sicherheitsschließung (NC)
S2 (J4)
TEST aktiviert
E1 nicht aktiviert
(J7)
E2 nicht aktiviert
 3 Programmierung der konfigurierbaren Eingänge
Von SDK EVO
Eingang NICHT aktiviert
ÖFFNUNGSBEFEHL AUSSEN
ÖFFNUNGSBEFEHL INNEN
OP AUTOMATIK
OP HALBAUTOM.
OP APOTHEKE (NICHT für SF1400 und GBF1500)
SCHLÜSSEL
OP TEIL (NICHT für SF1400 und GBF1500)
SICHERHEITSSCHLIESSUNG (TEST verfügbar)
SICHERHEITSÖFFNUNG (TEST verfügbar)
STOP AKTIVIERT (TEST verfügbar)
NOTÖFFNUNG
NOTÖFFNUNG mit SPEICHERUNG
NOTFALL STOP
NOTFALL STOP mit SPEICHERUNG
NOTF. CL
NOTF. CL mit SPEICHERUNG
NOTFALL BREAK OUT
KOMPLETT OFFEN
AUTOMATIK KOMPLETT OFFEN NUR AUSGANG
AUTOMATIK KOMPLETT OFFEN NUR EINGANG
KOMPLETT OFFEN NACHTBETRIEB
MANUELL
AUTOMATIK BIDIREKTIONALE TEILÖFFNUNG (NICHT für SF1400
und GBF1500)
INTERLOCK BIDIREKTIONAL KOMPLETT OFFEN
KOMPLETT OFFEN AUTOMATIK MANUELL
TIMER
RESET
0 DL11
J22
J24 J23
J25
F
USB
ERR
BAT1
BAT2
SIC _ OP
J13
SIC _ CL
EMERG
OPEN
10
Funktion über Karte:
(Default)
C1 1
( )
C2 4
( )
C3 10
( )
C4 7
( )
P1 20
( )
1F Y
( )
P2 20
( )
2F Y
( )
E1 no
( )
E2 no
( )
Über die Karte
no
1
(NO)
4
(NO)
7
(NO)
8
(NO)
9
(NO)
10
(NO)
11
(NO)
20
(NC)
21
(NC)
23
(NC)
30
(NC)
31
(NC)
32
(NC)
33
(NC)
34
(NC)
35
(NC)
37
(NC)
40
(NO)
41
(NO)
42
(NO)
43
(NO)
44
(NO)
45
(NO)
46
(NO)
47
(NO)
60
(NO)
61
(NO)
J7
J18
J7
J8
J9 J4
J4
J21
J1
J1
J21
532258 03 - Rev. B
