2. Sobald alle hinteren Kabel der Dunstabzugshaube nach oben geführt sind, heben Sie das Gerät an und hängen Sie es
an die Montagehalterung.
Warnung
Achten Sie während der Montage- und Wartungsarbeiten auf scharfe Kanten. Tragen Sie
Schutzhandschuhe.
Berücksichtigen Sie bei der Montage das Gewicht des Geräts!
Hinweis!
Vergewissern Sie sich, dass das Gerät nach Montage an der Wand völlig vertikal und horizontal ist.
Überprüfen Sie dies mit einer Wasserwaage.
Stellen Sie sicher, dass zwischen dem Gerät und dem Schrank ein Abstand von mindestens 2 mm vorhanden
ist, um Vibrationen zu vermeiden.

6.2.3.1 Verdrahtung und Konfiguration

Steuersignal von der Dunstabzugshaube an das Lüftungsgerät anschließen und konfigurieren.
Installation und Anschluss
1. Steuerleitungen von der Dunstabzugshaube an einen beliebigen freien Universaleingang und 24 V auf der externen
Anschlussplatine anschließen (Abbildung 9). Weitere Informationen zur Anschlussplatine finden Sie unter 8.2 Externe
Anschlüsse (außenliegenden Anschlussbox), Seite 183.
Hinweis!
Die Konfiguration der Dunstabzugshaubenfunktion kann erst nach dem ersten Einschalten des SAVE
VTR 150/B Gerätes und dem Startassistenten durchgeführt werden.
Konfiguration
1. Gehen Sie zum Service / Konfiguration Menü
2. Geben Sie das Passwort (Standard 1111)
3. Gehen Sie zum Menü Eingänge. Wählen Sie die Registerkarte UNIVERSAL.
4. Wählen Sie den universellen Eingang, an den die Dunstabzugshaube angeschlossen ist. Wenn er zum Beispiel an UI1
auf der Anschlussplatine angeschlossen ist, dann wählen Sie UNIVERSAL EINGANG 1. Stellen Sie die Signalart als
digitaler Eingang ein und wählen als Eingangsart Dunstabzugshaube aktiv aus.
Wichtig
Stellen Sie sicher, dass die Konfiguration im Inbetriebnahmeprotokoll protokolliert wird!
2120242 | A001

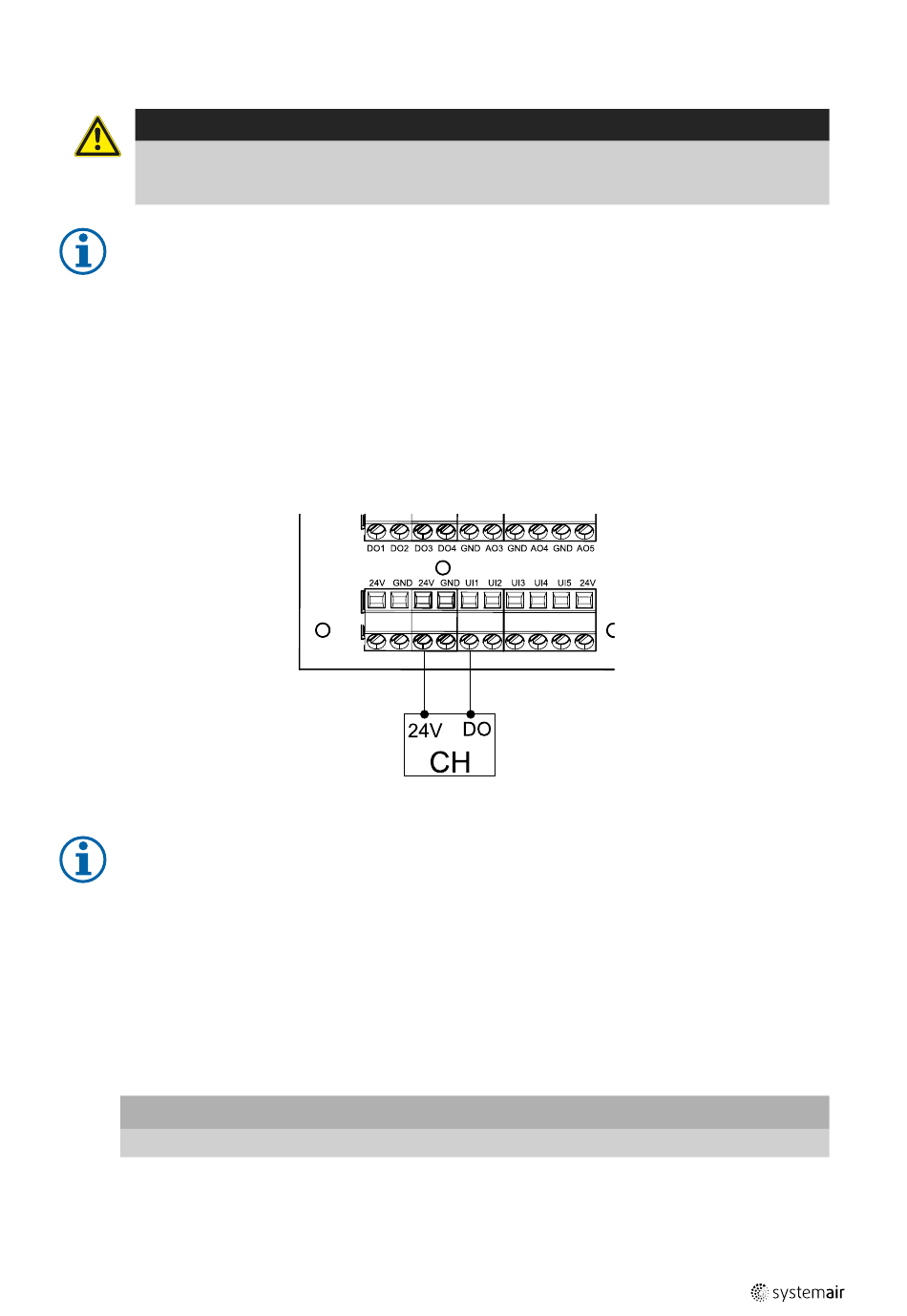

Bild 9 Anschließen der Dunstabzugshaube
149
