| Produktinformationen
5.4.2 Anschlüsse links- und rechtsseitige Modelle
Position
R
L
Symbol Beschreibung
Zuluft
Fortluft
Kanalanschlüsse: Ø 125 mm
5.4.3

Systemkurven

Jede Druckänderung im Lüftungssystem führt zu einem veränderten Luftvolumenstrom.
Jede Kurve zeigt eine andere Einstellung des Luftvolumenstroms:
1. 16% (MINIMUM)
2. 20% (NIEDRIG)
3. 50% (NORMAL)
4. 80% (HOCH)
5. 100% (MAXIMUM)
Die Luftvolumenstromeinstellungen können im Servie/KonfigurationMenü verändert werden.
Der Druck wird durch den Filtertyp beeinflusst und ist je nach Filterkombination unterschiedlich.

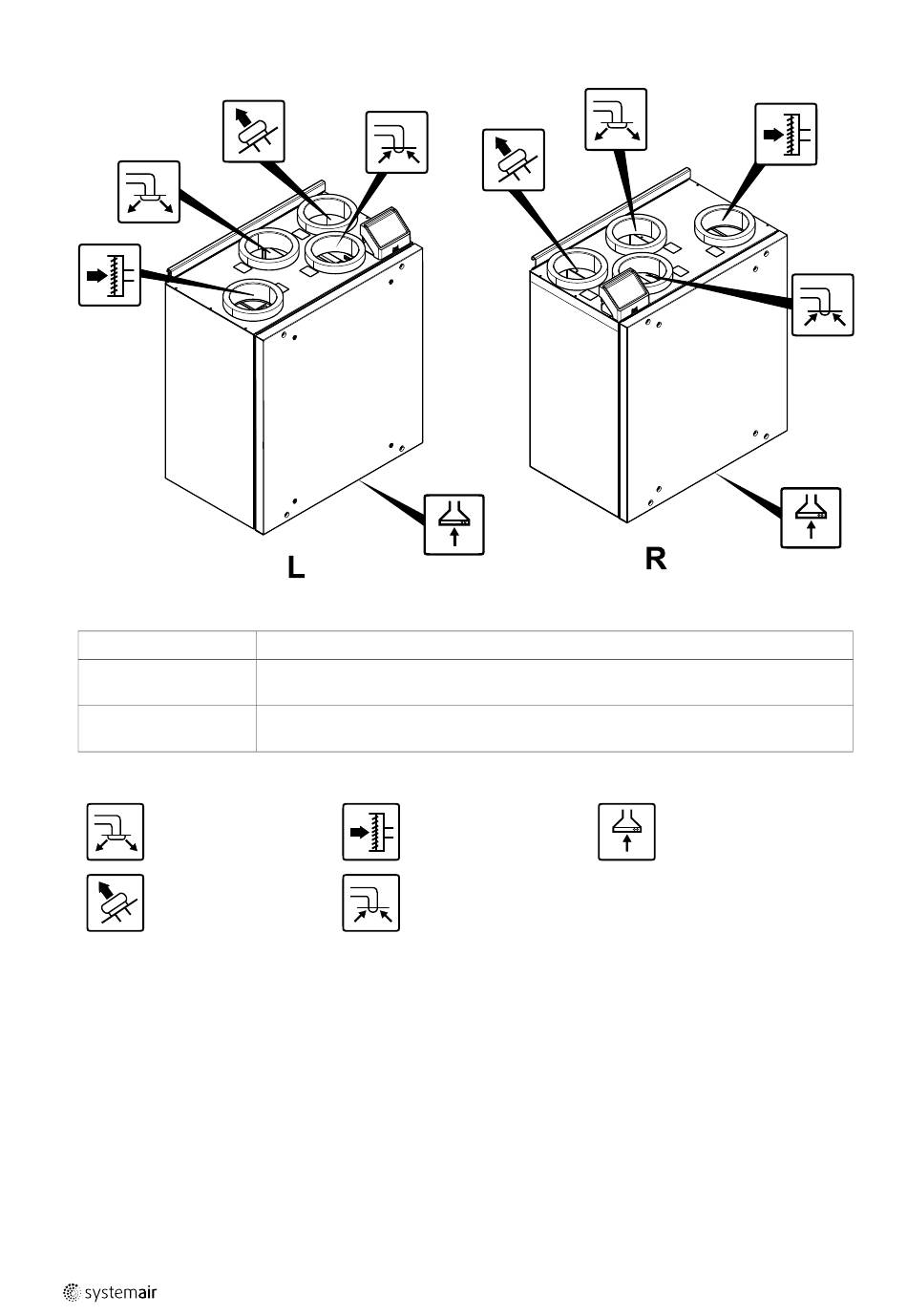

Bild 2 Links- und rechtsseitige Modelle
Beschreibung
Rechtsseitiges Modell (der Zuluftanschluss befindet sich von vorne betrachtet auf der
rechten Seite des Gerätes)
Linksseitiges Modell (das Zuluftanschlussfeld befindet sich von vorne betrachtet auf der
linken Seite des Gerätes)
Symbol Beschreibung
Außenluft
Abluft
Symbol Beschreibung
Abzugshaubenluft
DE
2120242 | A001
