2. Schrauben Sie die Wandhalterung (Pos. 1) mit dem Vibrationsdämpfungspad (Pos. 2) an die Wand (Abbildung 6, Pos.
A). Schrauben sind nicht im Lieferumfang enthalten, wählen Sie diese anhand Ihres Wandtyps aus. Verwenden Sie
geeignete Löcher, um die Halterung an der Wand festzuschrauben. Die Unterkante der Halterung sollte 40 mm (H)
unter der Geräteoberseite liegen.
Lassen Sie 15 mm Abstand zwischen der Wandhalterung und dem Schrank für die Kabel der Dunstabzugshaube.
Hinweis!
Vergewissern Sie sich, dass die Montagehalterung nach Montage an der Wand völlig horizontal ist.
Überprüfen Sie dies mit einer Wasserwaage.
Falls die Tiefe der Schränke viel größer ist als die des Geräts, installieren Sie eine Unterkonstruktion (Pos. W), um den
fehlenden Abstand auszugleichen (Abbildung 6, Pos. B). Montieren Sie die Wandhalterung am oberen Block. Wählen
Sie die Dicke der Blöcke entsprechend den Anforderungen um das Gewicht zu tragen.
Die Dicke der Holzblöcke sollte 25-100 mm betragen. Wenn der benötigte Abstand kleiner als 25 mm ist, verwenden
Sie Justierschrauben, anstelle von Holzblöcken (siehe Abbildung 20).
Vorsicht
Achten Sie darauf, dass Sie die richtige Art und Länge der Schrauben wählen, damit diese die
Unterkonstruktion sowie das Lüftungsgerät tragen.
6.2.2

251-10/B Installation Dunstabzugshaube

Dieses Produkt ist ab September 2018 erhältlich.
Produktname und -nummer
• 251-10/B Weiße Dunstabzugshaube – 96698
• 251-10/B Edelstahl Dunstabzugshaube – 96699
Die Dunstabzugshaube muss zuerst an der Wand-/Schrank oder direkt am SAVE VTR 150/B Gerät angebracht werden,
bevor sie an der Wand montiert werden kann, da die Stromversorgungs- und Steuerkabel an der Rückseite der Dun-
stabzugshaube nach oben geführt werden müssen und das bereits montierte SAVE VTR 150/B Gerät den Zugang
blockiert.
Es gibt zwei Möglichkeiten, die Dunstabzugshaube zu montieren:
• Die Dunstabzugshaube wird direkt an der Unterseite des Gerätes befestigt. Diese Option kann verwendet werden,
wenn die gesamte Einheit mit einer Dunstabzugshaube mit Hilfe von Holzblöcken nach vorne geschoben wird oder
wenn die Schrankgröße der Einheit entspricht und keine Anpassungen erforderlich sind. Auf diese Weise kann das
Gerät einfach direkt an der Wand mit bereits angebrachter Dunstabzugshaube montiert werden.
2120242 | A001

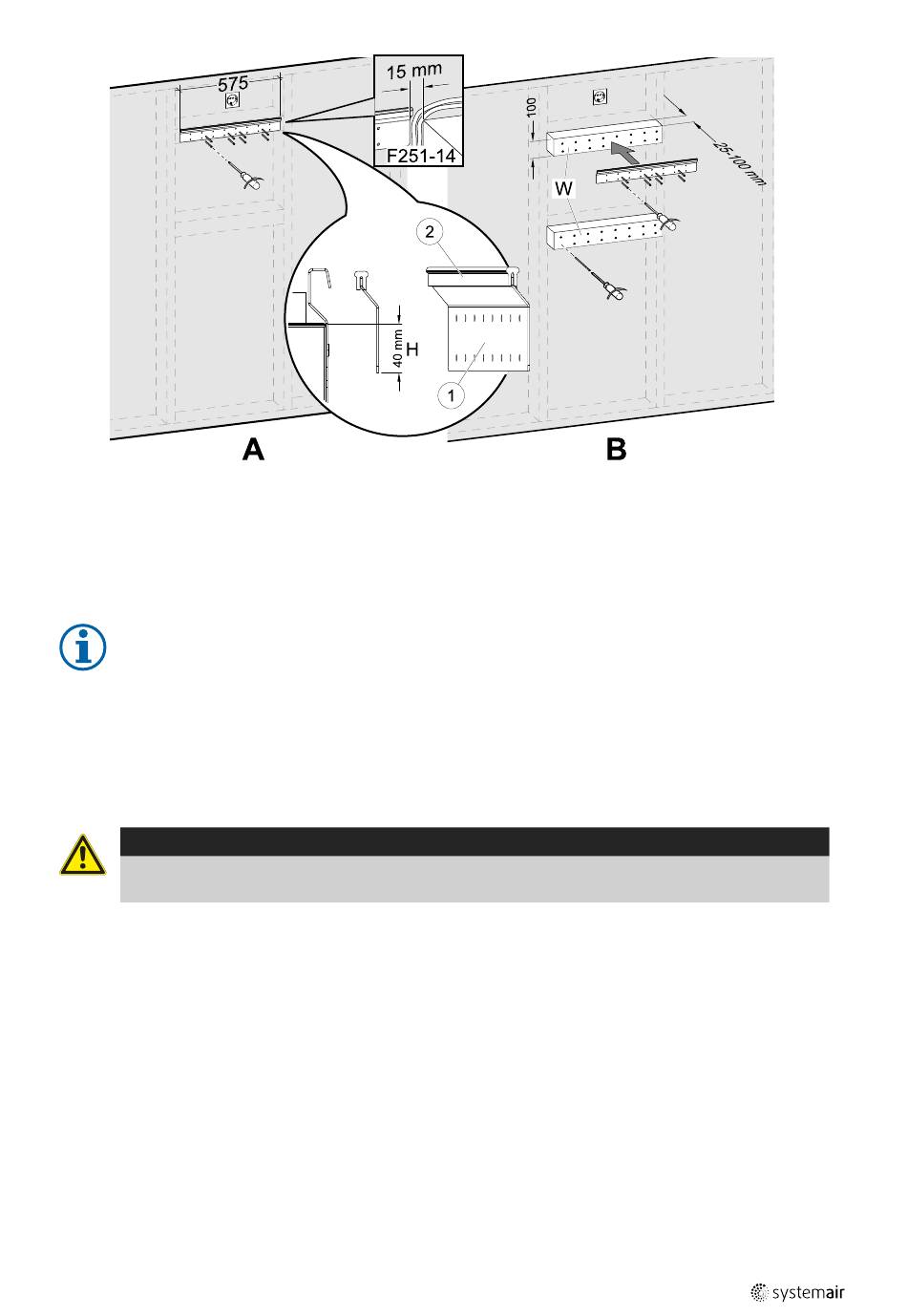

Bild 6 Installation der Wandhalterung mit oder ohne Unterkonstruktion
