  • Seite 1 SAVE VTR 500 Bedienungsanleitung © 2014 Copyright Systemair AB Systemair AB übernimmt keine Haftung für mögliche Fehler in Katalogen, Broschüren und anderen Druckmaterialien. Systemair AB behält sich das Recht vor, seine Produkte ohne Vorankündigung zu ändern. Dies gilt auch für Produkte, die bereits bestellt wurden, vorausgesetzt dass solche Änderungen vorgenommen werden können, ohne dass nachfolgende Änderungen an bereits vereinbarten...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Warnhinweise ..........................1 2 Produktbeschreibung ......................... 1 2.1 Links- und rechtsseitige Modelle..................1 3 Konfiguration ..........................2 3.1 Bedieneinheit ........................2 3.1.1 Anzeigesymbole ..................... 3 3.2 Temperatur einstellen ....................... 4 3.3 Manuelle Einstellung des Luftstroms.................. 4 3.4 Wochenplan programmieren ..................... 5 3.5 Manueller und automatischer Sommermodus..............

  • Seite 3: Warnhinweise

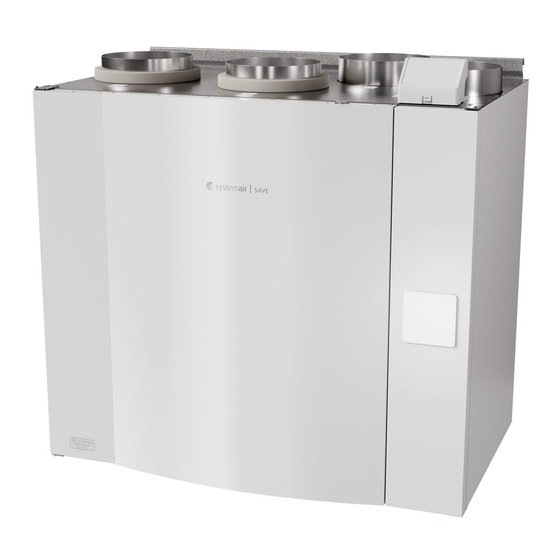

    2 Produktbeschreibung Das SAVE VTR 500 ist ein Lüftungsgerät mit Wärmerückgewinnung mit einem eingebauten Rotationswärmetauscher. Das SAVE VTR 500 ist für Häuser mit einem beheizten Wohnbereich von bis zu 400 m geeignet. Es dient zur Versorgung von Wohnbereichen mit gefilterter Außenluft und zum Absaugen der Luft aus Bad, Küche und Nassräumen.

  • Seite 4: Konfiguration

    EINGABE-Taste Drücken Sie diese Taste, um eine Menüauswahl oder Einstellungen EINZUGEBEN Durch Betätigen der Taste können Sie zur vorherigen ZURÜCK-Taste Menüebene ZURÜCK wechseln, eine eingeleitete Parameteränderung abbrechen und den Ausgangswert wiederherstellen Bedienungsanleitung SAVE VTR 500 Systemair AB 2083522...

  • Seite 5: Anzeigesymbole

    Man. Gebl. Stopp aktiviert wird, dann muss das Gerät in den Abluft- und Frischluftleitungen mit Klappen ausgestattet werden, um einen Kaltluftzug und das Risiko einer Kondenswasserbildung beim Stoppen des Geräts zu vermeiden. Bedienungsanleitung SAVE VTR 500 Systemair AB 2083522...

  • Seite 6: Temperatur Einstellen

    Kondenswasserbildung beim Stoppen des Geräts zu vermeiden. Der Ventilator kann durch die Aktivierung der Option Man. Gebl. Stopp auf AUS geschaltet werden. Siehe Installations- und Wartungshandbuch, Kapitel Service-Menü im Überblick: Man. Gebl. Stopp. Bedienungsanleitung SAVE VTR 500 Systemair AB 2083522...

  • Seite 7: Wochenplan Programmieren

    Ventilatoren vor dem Anhalten noch 3 weitere Minuten in Betrieb sein, um zu verhindern, dass der Erhitzer den Überhitzungsschutzsensor auslöst. 8. Gehen Sie mit der ZURÜCK-Taste zurück bis Sie die Hauptmenüanzeige erreicht haben. Bedienungsanleitung SAVE VTR 500 Systemair AB 2083522...

  • Seite 8: Manueller Und Automatischer Sommermodus

    Wenn ein Wasserheizregister installiert und aktiviert ist, geht der manuelle Sommermodus automatisch zu Stufe 1 (Sollwert 12 °C), wenn die Außenluft- oder die Zulufttemperatur kleiner oder gleich +5 °C ist. Das Gerät schaltet automatisch zwischen Winterbetrieb mit Wärmerückgewinnung und Sommerbetrieb ohne Wärmerückgewinnung um. Bedienungsanleitung SAVE VTR 500 Systemair AB 2083522...

  • Seite 9: Wartung Des Geräts

    4 Wartung des Geräts Die Wartung von SAVE VTR 500 sollte normalerweise 3-4 Mal pro Jahr durchgeführt werden. 4.1 Warnhinweise Gefahr • Achten Sie darauf, dass die Netzstromversorgung des Geräts getrennt ist, bevor Sie Wartungsarbeiten oder elektrische Arbeiten ausführen! • Alle elektrischen Anschlüsse und Wartungsarbeiten dürfen nur von einer Elektrofachkraft ausgeführt werden und haben den örtlichen Regeln und Vorschriften zu entsprechen.

  • Seite 10: Auswechseln Der Filter

    4. Setzen Sie die neuen Filter ein. Vergewissern Sie sich, dass die richtigen Filter eingebaut sind. 5. Schließen Sie die Frontklappe wieder und ziehen Sie diese fest. Stellen Sie die Stromversorgung wieder her. 6. Setzen Sie die Filterzeit zurück. Siehe Kapitel 4.4. Bedienungsanleitung SAVE VTR 500 Systemair AB 2083522...

  • Seite 11: Zurücksetzen Der Filterzeit

    Drücken Sie die RETURN-Taste, bis Sie zum Hauptmenü gelangen. 4.5 Überprüfen und Reinigen des Wärmetauschers Gefahr Vergewissern Sie sich, dass das Gerät von der Stromversorgung getrennt ist, bevor Sie Wartungs- oder Elektroarbeiten durchführen! Bedienungsanleitung SAVE VTR 500 Systemair AB 2083522...
  • Seite 12 Warnung Achten Sie darauf, dass der Rotormotor keiner Feuchtigkeit ausgesetzt ist. 6. Bauen Sie den Wärmetauscher wieder ein. Vergessen Sie nicht, die Kabel für die Stromversorgung des Wärmetauschers und den Sensor wieder anzuschließen. Bedienungsanleitung SAVE VTR 500 Systemair AB 2083522...

  • Seite 13: Reinigen Der Ventilatoren

    9. Bauen Sie die Ventilatoren wieder ein. 10.Befestigungen erneut befestigen und festziehen. 11.Vergessen Sie nicht, die Kabel für die Stromversorgung der Ventilatoren wieder anzuschließen. 12.Front- und Seitenklappen schließen und verriegeln und das Gerät an das Stromnetz anschließen. Bedienungsanleitung SAVE VTR 500 Systemair AB 2083522...

  • Seite 14: Austausch Des Rotor-Antriebsriemens

    8. Schließen Sie die Frontklappe wieder und ziehen Sie diese fest. Stellen Sie die Stromversorgung wieder her. 9. Stellen Sie sicher, dass der Alarm auf dem Kontrolldisplay nicht mehr angezeigt wird. Hinweis! Wenn der Alarm immer noch anliegt, kontaktieren Sie den Installateur. Bedienungsanleitung SAVE VTR 500 Systemair AB 2083522...

  • Seite 15: Rückstelltaste Überhitzungsschutz

    2. Öffnen Sie die Frontklappe. Siehe Kapitel 4.2. 3. Die die Seitenklappe sichernden Schrauben lösen und die Klappe öffnen. 4. Rücksetztaste drücken (1). 5. Front- und Seitenklappen schließen und verriegeln und das Gerät an das Stromnetz anschließen. Bedienungsanleitung SAVE VTR 500 Systemair AB 2083522...

  • Seite 16: Wartung Des Kanalsystems

    Staub und Fett im Kanalsystem ablagern. Dadurch wird die Leistung der Anlage gemindert. Aus diesem Grund sollten die Rohrleitungen nach Bedarf gereinigt/ausgewechselt werden. Stahlkanäle lassen sich reinigen, indem eine in Seifenlauge getränkte Bürste durch den Kanal gezogen wird, und Bedienungsanleitung SAVE VTR 500 Systemair AB 2083522...

  • Seite 17: Fehlersuche Und -Beseitigung

    Ein Warndreieck mit Text auf dem Bildschirm weist auf einen Alarm hin. Drehen Sie den Menüwähler zum Warndreieck und drücken Sie zwei Mal die Bestätigen-Taste, um den Alarm anzuzeigen. Gefahr Achten Sie darauf, dass die Netzstromversorgung des Geräts getrennt ist, bevor Sie Wartungsarbeiten oder elektrische Arbeiten am Gerät ausführen! Bedienungsanleitung SAVE VTR 500 Systemair AB 2083522...

  • Seite 18: Alarmliste

    Der Alarm wird in der Bedieneinheit angezeigt. mehreren Temperatursensoren. Kontaktieren Sie Ihr Installationsunternehmen oder die Verkaufsstelle. Filter Zeit für den Filterwechsel. Der Alarm wird in der Bedieneinheit angezeigt. Wechseln Sie den Filter gemäß der Anleitung in der Benutzeranleitung aus. Bedienungsanleitung SAVE VTR 500 Systemair AB 2083522...

  • Seite 19: Typenschild

    Bitte notieren Sie sich die Spezifikations- und Fertigungsnummer vom Typenschild, das sich an der Seite des Geräts neben den externen Anschlüssen befindet, bevor Sie den Kundendienst anrufen. Bild 9 Typenschild Position Beschreibung Fertigungskode (Produktspezifikation) Artikelnummer des Produkts Fertigungsauftragsnummer Seriennummer Produktionsdatum (TT.MM.JJ) Bedienungsanleitung SAVE VTR 500 Systemair AB 2083522...
  • Seite 20 Systemair AB behält sich das Recht vor, Änderungen und Verbesserungen am Inhalt dieser Anleitung ohne Vorankündigung vorzunehmen. SE-739 30 Skinnskatteberg, Sweden Phone +46 222 440 00 Fax +46 222 440 99 www.systemair.com 2083522...
