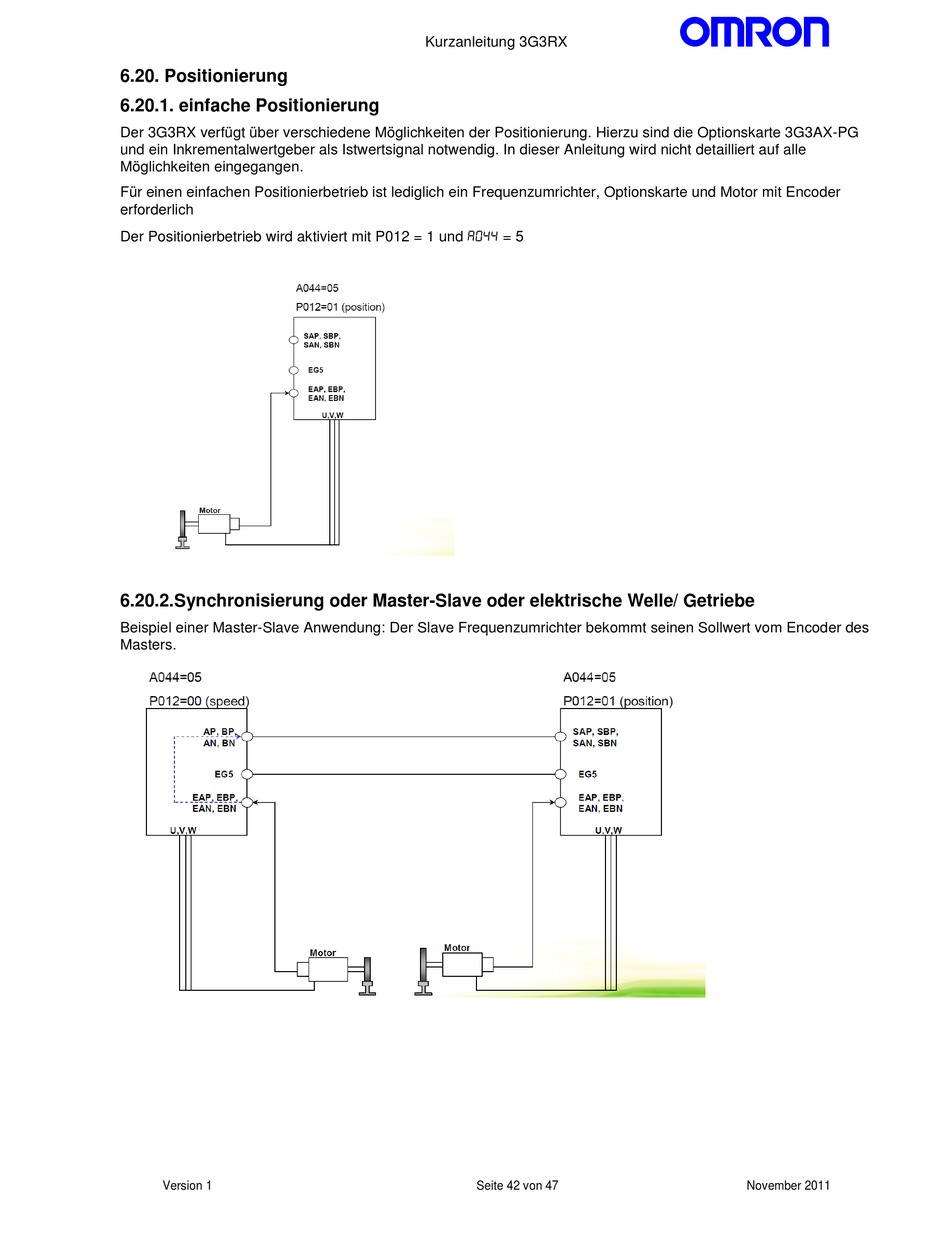

6.20. Positionierung
6.20.1. einfache Positionierung
Der 3G3RX verfügt über verschiedene Möglichkeiten der Positionierung. Hierzu sind die Optionskarte 3G3AX-PG
und ein Inkrementalwertgeber als Istwertsignal notwendig. In dieser Anleitung wird nicht detailliert auf alle
Möglichkeiten eingegangen.
Für einen einfachen Positionierbetrieb ist lediglich ein Frequenzumrichter, Optionskarte und Motor mit Encoder
erforderlich
Der Positionierbetrieb wird aktiviert mit P012 = 1 und A044 = 5
6.20.2.Synchronisierung oder Master-Slave oder elektrische Welle/ Getriebe
Beispiel einer Master-Slave Anwendung: Der Slave Frequenzumrichter bekommt seinen Sollwert vom Encoder des
Masters.
Version 1
Seite 42 von 47
November 2011
