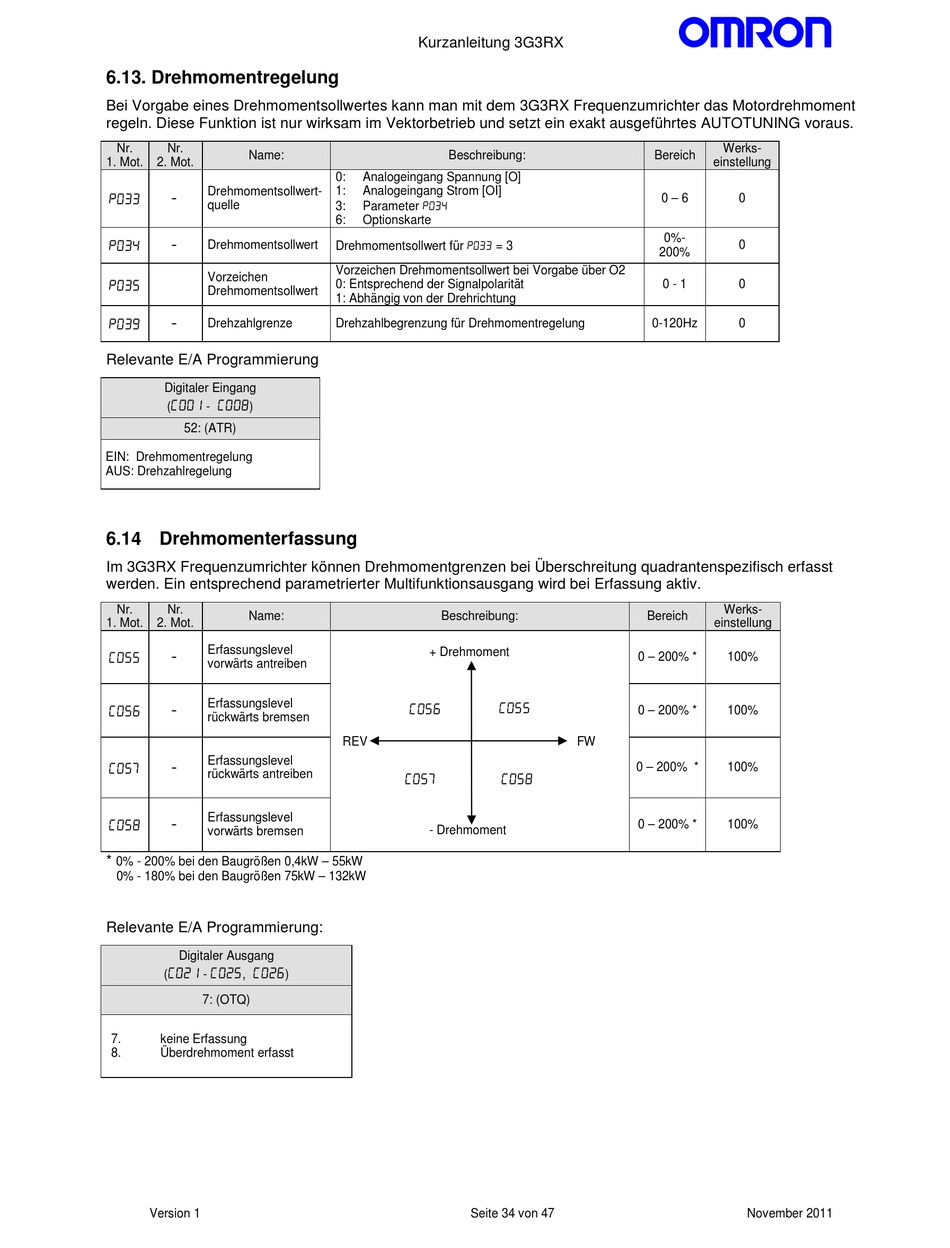

6.13. Drehmomentregelung

Bei Vorgabe eines Drehmomentsollwertes kann man mit dem 3G3RX Frequenzumrichter das Motordrehmoment
regeln. Diese Funktion ist nur wirksam im Vektorbetrieb und setzt ein exakt ausgeführtes AUTOTUNING voraus.
Nr. Nr.
Name:
1. Mot. 2. Mot.
Drehmomentsollwert-
P033 -
quelle
P034 - Drehmomentsollwert
Vorzeichen
P035
Drehmomentsollwert
P039 - Drehzahlgrenze
Relevante E/A Programmierung
Digitaler Eingang
C001 C008
( - )
52: (ATR)
EIN: Drehmomentregelung
AUS: Drehzahlregelung

6.14 Drehmomenterfassung

Im 3G3RX Frequenzumrichter können Drehmomentgrenzen bei Überschreitung quadrantenspezifisch erfasst
werden. Ein entsprechend parametrierter Multifunktionsausgang wird bei Erfassung aktiv.
Nr. Nr.
Name:
1. Mot. 2. Mot.
Erfassungslevel
C055 -
vorwärts antreiben
Erfassungslevel
C056 -
rückwärts bremsen
Erfassungslevel
C057 -
rückwärts antreiben
Erfassungslevel
C058 -
vorwärts bremsen
*
0% - 200% bei den Baugrößen 0,4kW – 55kW
0% - 180% bei den Baugrößen 75kW – 132kW
Relevante E/A Programmierung:
Digitaler Ausgang
C021 C025 C026
( - ,
7: (OTQ)
7. keine Erfassung
8. Überdrehmoment erfasst
Version 1
Kurzanleitung 3G3RX
Beschreibung:
0: Analogeingang Spannung [O]
1: Analogeingang Strom [OI]
3: Parameter P034
6: Optionskarte
Drehmomentsollwert für P033 = 3
Vorzeichen Drehmomentsollwert bei Vorgabe über O2
0: Entsprechend der Signalpolarität
1: Abhängig von der Drehrichtung
Drehzahlbegrenzung für Drehmomentregelung
Beschreibung:
+ Drehmoment
C056
REV
C057
- Drehmoment
)
0 – 200% *
C055
0 – 200% *
FW
0 – 200% *
C058
0 – 200% *
Seite 34 von 47
