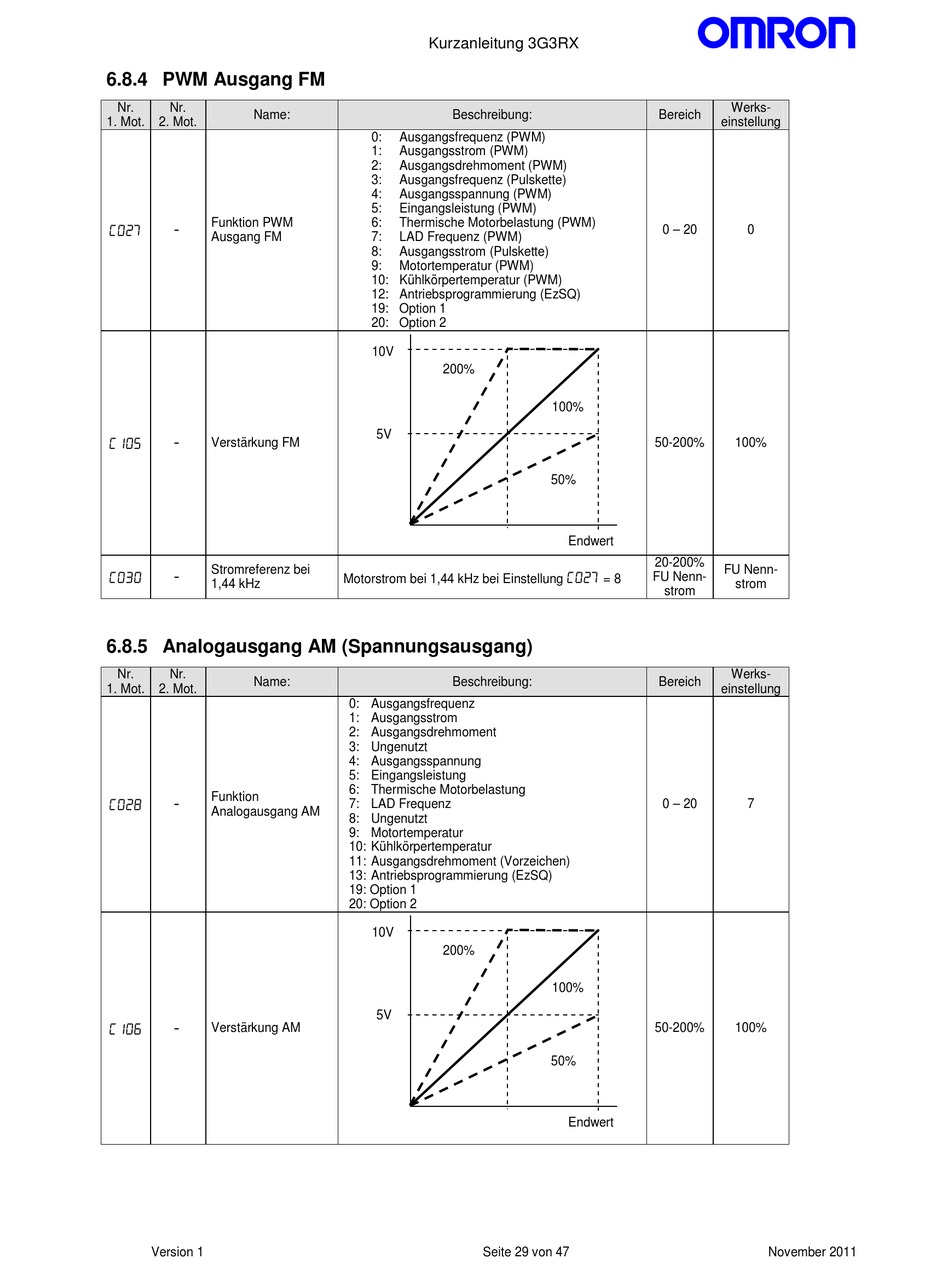

6.8.4 PWM Ausgang FM

Nr. Nr.
Name:
1. Mot. 2. Mot.
Funktion PWM
C027 -
Ausgang FM
C105 - Verstärkung FM
Stromreferenz bei
C030 -
1,44 kHz

6.8.5 Analogausgang AM (Spannungsausgang)

Nr. Nr.
Name:
1. Mot. 2. Mot.
Funktion
C028 -
Analogausgang AM
C106 - Verstärkung AM
Version 1
Kurzanleitung 3G3RX
Beschreibung:
0: Ausgangsfrequenz (PWM)
1: Ausgangsstrom (PWM)
2: Ausgangsdrehmoment (PWM)
3: Ausgangsfrequenz (Pulskette)
4: Ausgangsspannung (PWM)
5: Eingangsleistung (PWM)
6: Thermische Motorbelastung (PWM)
7: LAD Frequenz (PWM)
8: Ausgangsstrom (Pulskette)
9: Motortemperatur (PWM)
10: Kühlkörpertemperatur (PWM)
12: Antriebsprogrammierung (EzSQ)
19: Option 1
20: Option 2
10V
200%
5V
Motorstrom bei 1,44 kHz bei Einstellung
Beschreibung:
0: Ausgangsfrequenz
1: Ausgangsstrom
2: Ausgangsdrehmoment
3: Ungenutzt
4: Ausgangsspannung
5: Eingangsleistung
6: Thermische Motorbelastung
7: LAD Frequenz
8: Ungenutzt
9: Motortemperatur
10: Kühlkörpertemperatur
11: Ausgangsdrehmoment (Vorzeichen)
13: Antriebsprogrammierung (EzSQ)
19: Option 1
20: Option 2
10V
200%
5V
Seite 29 von 47
PNSPO
Bereich
einstellung
0 – 20
100%
50-200%
50%
Endwert
20-200%
FU Nenn-
C027 FU Nenn-
= 8
strom
Bereich
einstellung
0 – 20
100%
50-200%
50%
Endwert
!
Werks-
0
100%
strom
Werks-
7
100%
