Digitale Eingänge
Digitale Ausgänge
Ein- und Ausgänge
Analoge Eingänge
Analoge Ausgänge
Anzeige
Bedieneinheit
Tasten
Schutzart
Umgebungstemperatur
Lagertemperatur
Aufstellort
Umgebungs-
Bedingungen Aufstellhöhe
Vibration
Relative Luftfeuchte

2. Einbau

Der 3G3RX ist für die senkrechte Wandmontage vorgesehen. Die folgenden Montageabstände dürfen nicht
unterschritten werden:

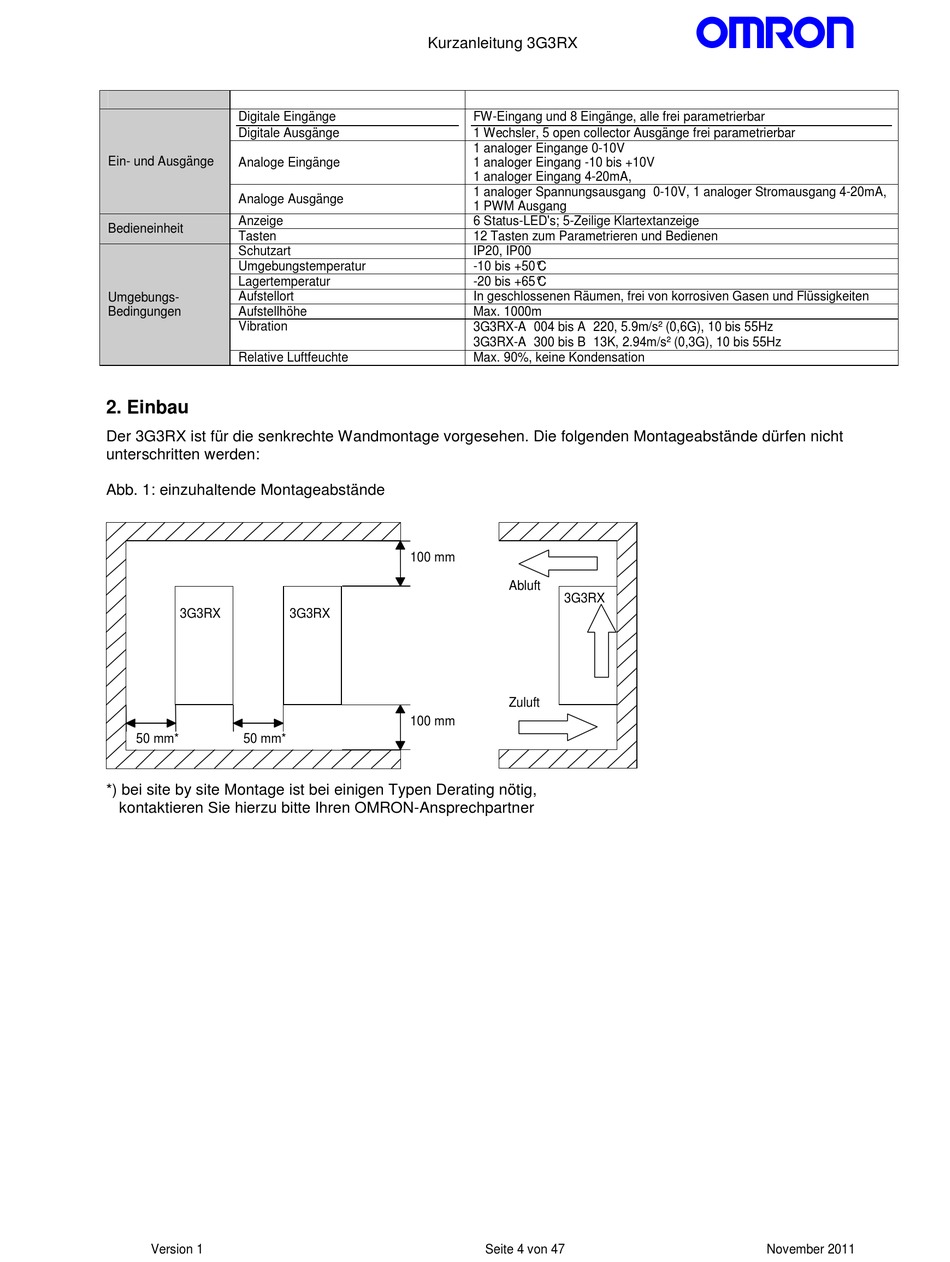

Abb. 1: einzuhaltende Montageabstände
3G3RX
50 mm* 50 mm*
*) bei site by site Montage ist bei einigen Typen Derating nötig,
kontaktieren Sie hierzu bitte Ihren OMRON-Ansprechpartner
Version 1
Kurzanleitung 3G3RX
100 mm
3G3RX
100 mm
FW-Eingang und 8 Eingänge, alle frei parametrierbar
1 Wechsler, 5 open collector Ausgänge frei parametrierbar
1 analoger Eingange 0-10V
1 analoger Eingang -10 bis +10V
1 analoger Eingang 4-20mA,
1 analoger Spannungsausgang 0-10V, 1 analoger Stromausgang 4-20mA,
1 PWM Ausgang
6 Status-LED's; 5-Zeilige Klartextanzeige
12 Tasten zum Parametrieren und Bedienen
IP20, IP00
-10 bis +50° C
-20 bis +65° C
In geschlossenen Räumen, frei von korrosiven Gasen und Flüssigkeiten
Max. 1000m
3G3RX-A 004 bis A 220, 5.9m/s² (0,6G), 10 bis 55Hz
3G3RX-A 300 bis B 13K, 2.94m/s² (0,3G), 10 bis 55Hz
Max. 90%, keine Kondensation
Abluft
3G3RX
Zuluft
