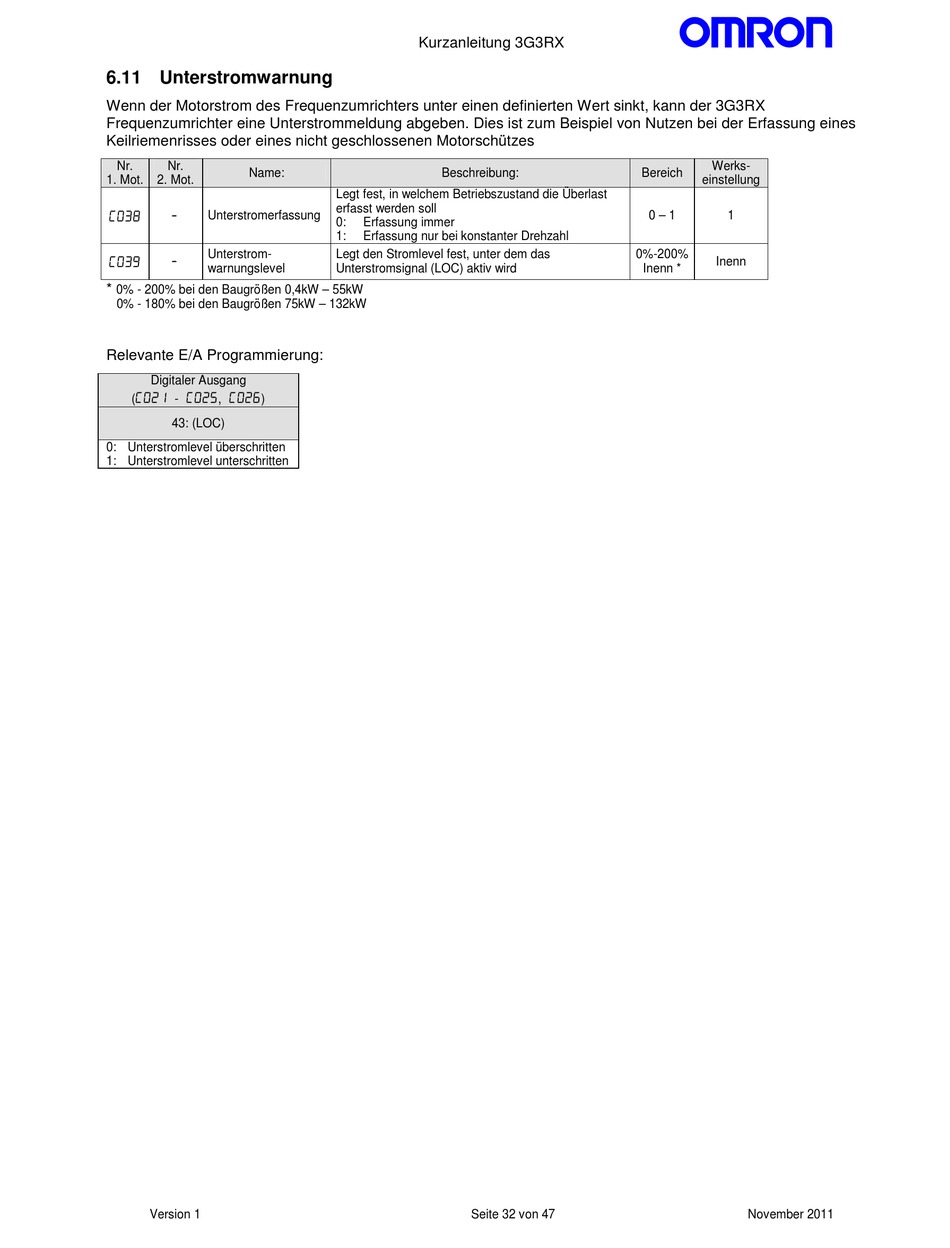

Unterstromwarnung - Omron 3G3RX Kurzanleitung

6.11 Unterstromwarnung

Wenn der Motorstrom des Frequenzumrichters unter einen definierten Wert sinkt, kann der 3G3RX
Frequenzumrichter eine Unterstrommeldung abgeben. Dies ist zum Beispiel von Nutzen bei der Erfassung eines
Keilriemenrisses oder eines nicht geschlossenen Motorschützes
Nr. Nr.
Name:
1. Mot. 2. Mot.
C038 - Unterstromerfassung
Unterstrom-
C039 -
warnungslevel
*
0% - 200% bei den Baugrößen 0,4kW – 55kW
0% - 180% bei den Baugrößen 75kW – 132kW
Relevante E/A Programmierung:
Digitaler Ausgang
C021 C025 C026
( - , )
43: (LOC)
0: Unterstromlevel überschritten
1: Unterstromlevel unterschritten
Version 1
Kurzanleitung 3G3RX
Beschreibung:
Legt fest, in welchem Betriebszustand die Überlast
erfasst werden soll
0: Erfassung immer
1: Erfassung nur bei konstanter Drehzahl
Legt den Stromlevel fest, unter dem das
Unterstromsignal (LOC) aktiv wird
Seite 32 von 47
PNSPO
Werks-
Bereich
einstellung
0 – 1 1
0%-200%
Inenn
Inenn *
November 2011
!
