Anschluß Einer Motortemperaturerfassung - Omron 3G3RX Kurzanleitung

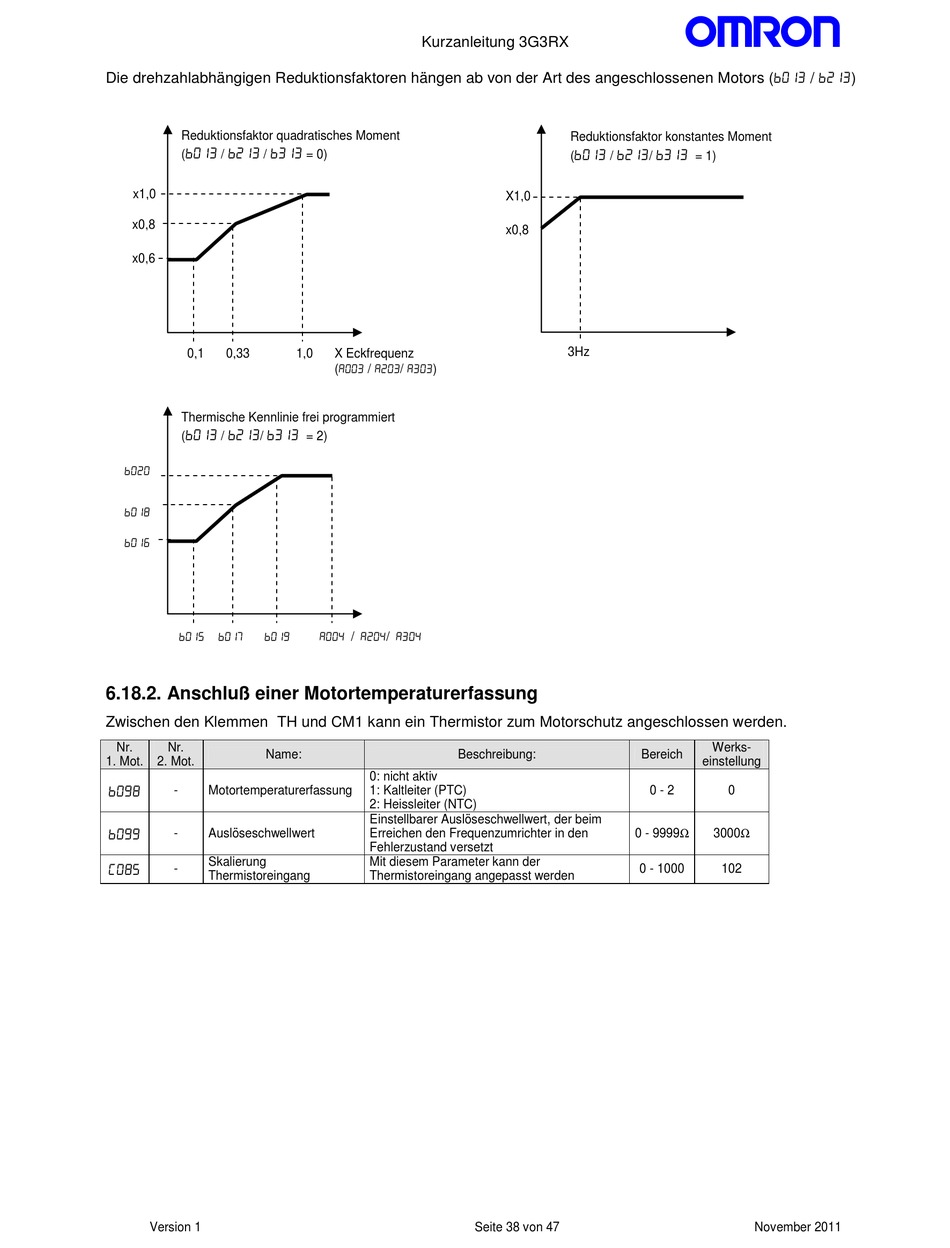

Die drehzahlabhängigen Reduktionsfaktoren hängen ab von der Art des angeschlossenen Motors (b013 / b213)
Reduktionsfaktor quadratisches Moment
b013 b213 b313
( / /
x1,0
x0,8
x0,6
0,1 0,33
Thermische Kennlinie frei programmiert
b013 b213 b313
( / /
B020
B018
B016
B015 B017 B019
6.18.2. Anschluß einer Motortemperaturerfassung
Zwischen den Klemmen TH und CM1 kann ein Thermistor zum Motorschutz angeschlossen werden.
Nr. Nr.
Name:
1. Mot. 2. Mot.
b098 - Motortemperaturerfassung
b099 - Auslöseschwellwert
Skalierung
C085 -
Thermistoreingang
Version 1
Kurzanleitung 3G3RX
= 0)
1,0 X Eckfrequenz
(A003 / A203/ A303)
= 2)
A004 / A204/ A304
Beschreibung:
0: nicht aktiv
1: Kaltleiter (PTC)
2: Heissleiter (NTC)
Einstellbarer Auslöseschwellwert, der beim
Erreichen den Frequenzumrichter in den
Fehlerzustand versetzt
Mit diesem Parameter kann der
Thermistoreingang angepasst werden
Reduktionsfaktor konstantes Moment
b013 b213
( / /
X1,0
x0,8
3Hz
Bereich
0 - 2
0 - 9999Ω
0 - 1000
Seite 38 von 47
PNSPO
b313
= 1)
Werks-
einstellung
0
3000Ω
102
November 2011
!
